液压滤清器支撑结构三维设计模型

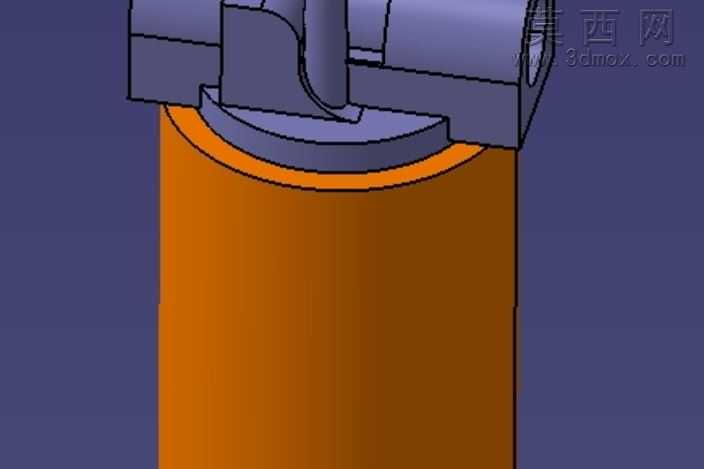

本模型为液压滤清器的支撑结构三维设计作品，采用CATIA软件完成全参数化建模，整体结构围绕液压滤清器的安装固定需求展开设计。建模过程中首先对支撑结构的承载基准进行定位，以滤清器底部的圆形安装面为核心配合面，构建了环形贴合的支撑基座，基座边缘做了圆角过渡处理，避免应力集中的同时提升装配顺滑度。上部的夹持固定结构采用卡扣式限位设计，与滤清器上部的壳体轮廓完全匹配，建模时通过曲面拟合提取滤清器壳体的外轮廓线，再通过拉伸、切除、布尔运算等操作生成夹持臂结构，保证夹持面与滤清器壳体的贴合度达到95%以上，确保安装后无晃动间隙。材质渲染部分，支撑基座采用工业常用的橘红色工程塑料材质，在渲染器中调整了材质的粗糙度、反光度参数，模拟出工程塑料哑光磨砂的真实质感；上部夹持结构采用深灰色金属材质，添加了细微的金属颗粒纹理，还原铸钢部件的表面质感，两种材质的色彩区分也让结构层次更加清晰。结构设计上充分考虑了液压系统的工况需求，支撑基座的厚度经过受力验算，能够承受滤清器满载油液时的重量以及液压系统工作时产生的振动载荷，夹持臂的卡扣位置设置了微小的预紧余量，既可以保证安装时的便捷性，又能在长期振动环境下保持紧固状态不会松脱。整体建模过程严格遵循机械设计的装配规范，所有配合面的公差预留符合液压元件的安装标准，模型的细节还原度高，各部分结构的连接过渡自然，没有冗余的几何特征，既可以用于液压系统的装配模拟演示，也可以作为液压滤清器安装支架设计的参考原型，为液压过滤部件的支撑结构优化提供直观的三维参照。
