带法兰安装座的液压旋转外体结构

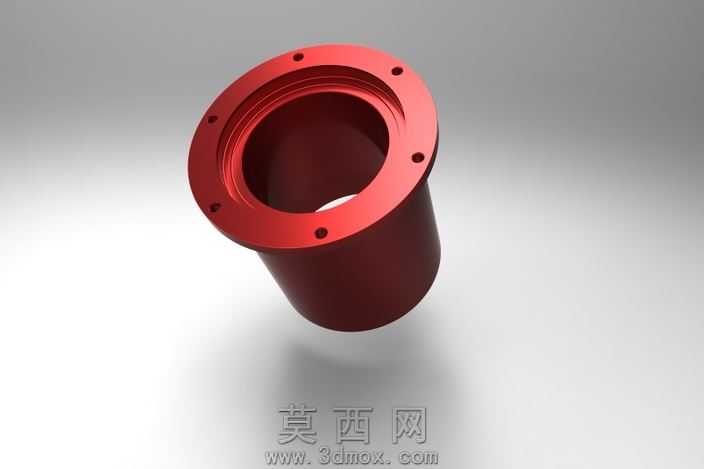

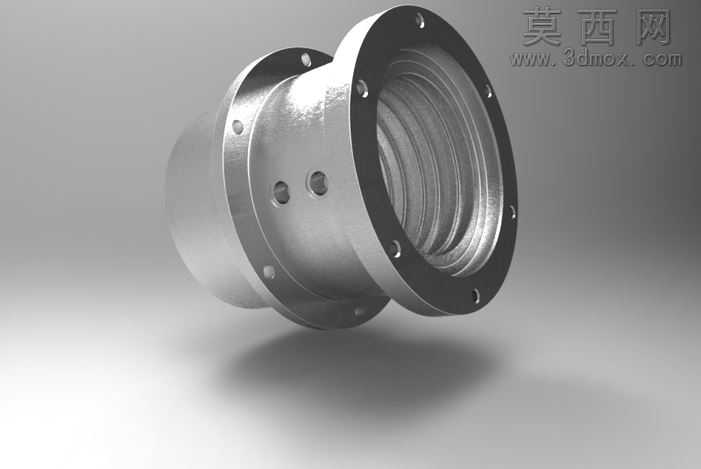

该液压旋转外体采用三维参数化建模方式完成整体设计，建模过程中优先保证结构的装配适配性与油路密封可靠性，首先通过旋转特征生成外体的主体筒状基础结构，再基于安装定位需求在筒体一端延伸出带均匀分布安装孔的法兰盘结构，法兰盘上的6个安装孔采用环形阵列方式排布，保证安装时的受力均匀性与定位精度。建模阶段对筒体内部的通腔结构做了同轴度约束设计，确保内部旋转组件装配后不会出现卡滞、偏磨问题，同时对法兰与筒体的衔接位置做了圆角过渡处理，降低应力集中风险，提升部件的整体结构强度。材质渲染阶段选用阳极氧化金属红的铝合金材质表现，还原液压元件常用的表面处理效果，材质参数调整中加入了细微的金属磨砂质感，避免渲染效果过于光滑失真，同时通过光影调整突出法兰端面的平面度、筒体内壁的加工精度特征，让整体渲染效果更贴近实际工业零件的真实质感。结构设计上，该外体设置有2组关闭入口与2组插座接口，接口位置的建模严格匹配液压油路的通径标准，接口与筒体的衔接处做了密封槽位的预留设计，保证装配后油路的密封性能，避免液压油泄漏问题。整体设计思路围绕液压旋转接头的外体承载、安装定位、油路连通三大核心功能展开，建模过程中每一处结构尺寸都经过装配干涉校验，确保该外体可以和内部旋转芯体、密封件、端盖等配件完美适配，既满足液压系统中旋转工位的介质传输需求，也兼顾了部件安装维护的便捷性，法兰式的安装结构可以让该外体稳固固定在设备机架上，为内部旋转组件提供稳定的支撑基准。
