工业级热收缩包装设备整机结构设计

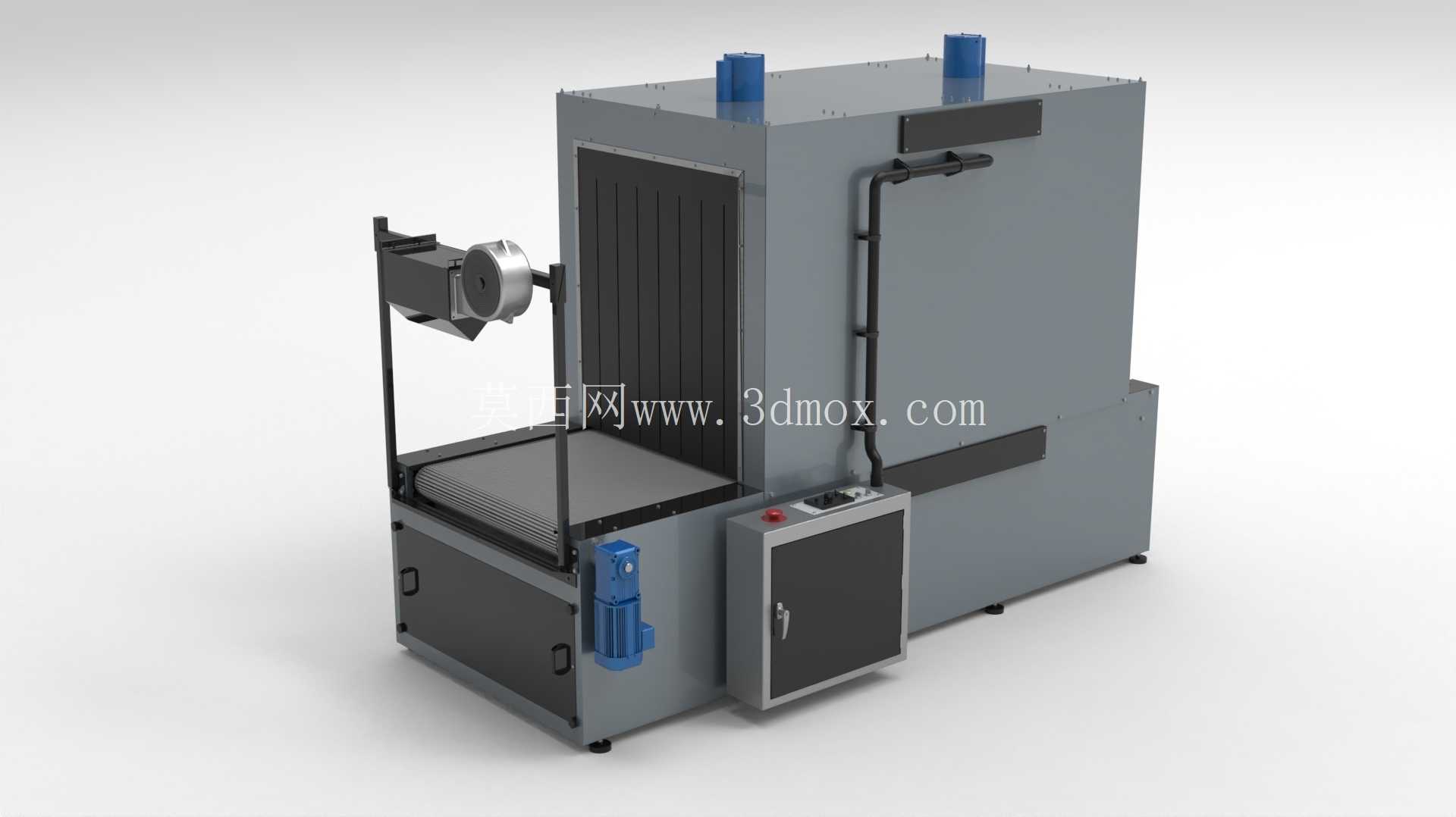

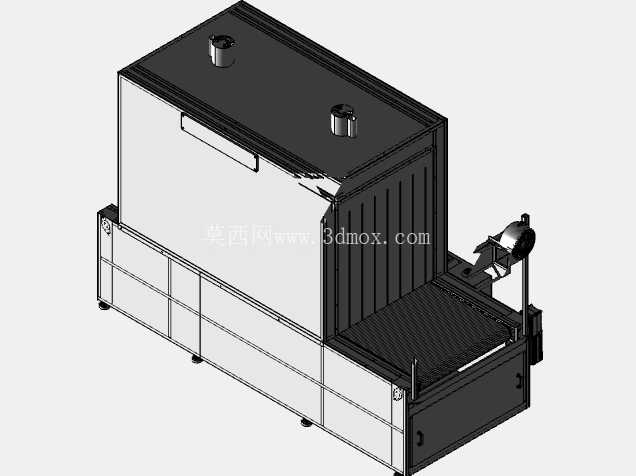

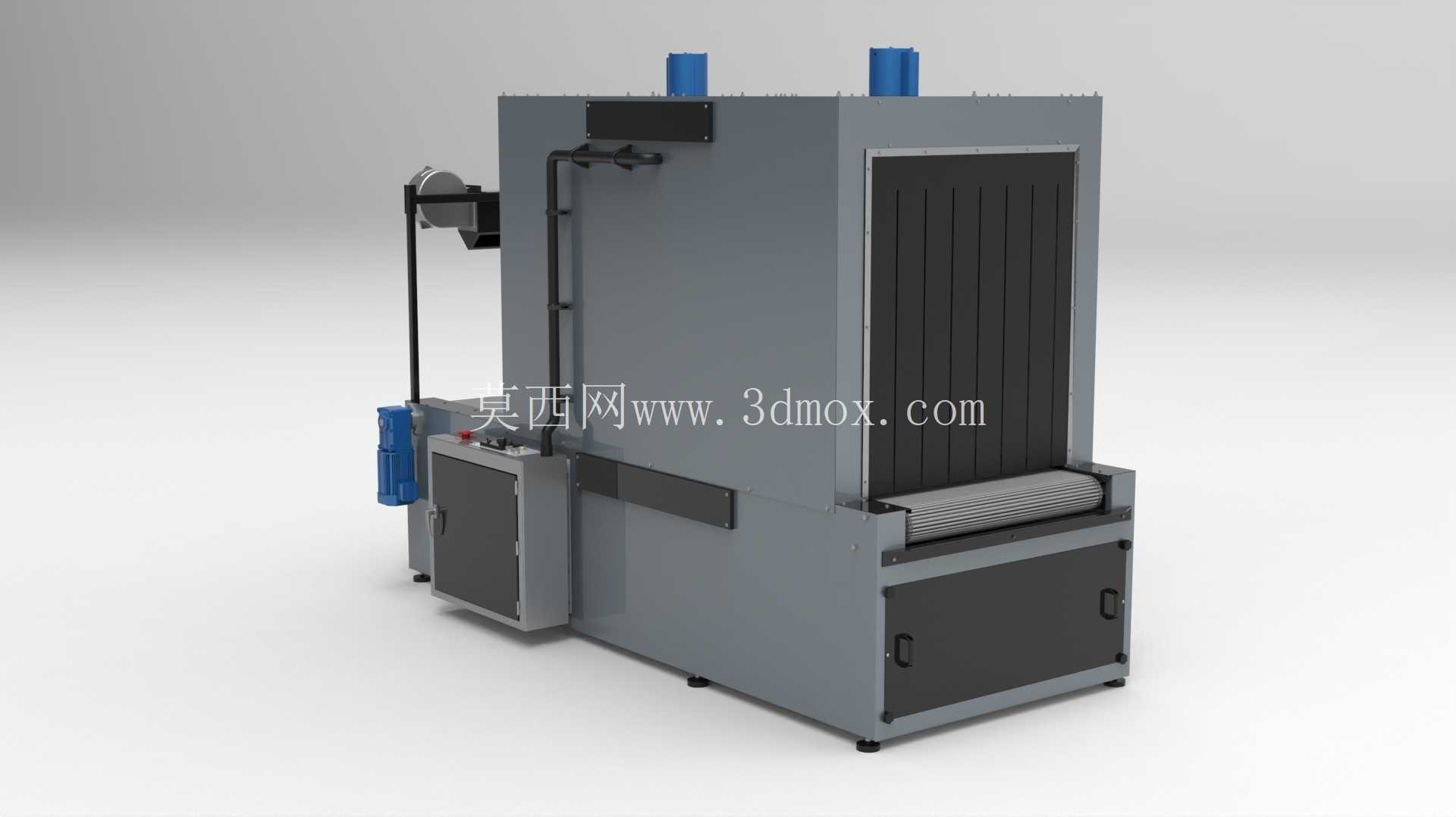

　　这套热收缩包装设备的三维结构设计，核心围绕流水线批量包装作业的实际工况展开，先从应用场景说起，这类设备主要部署在成品包装工段的末端，衔接前端装箱、装袋工位，完成外包装热缩膜的加热贴合工序，覆盖食品、日化、五金、电子元器件等多个行业的外包装塑封需求，适配POF、PVC、PE等多种常用热收缩膜材的加工要求。从结构布局来看，整机采用分体式集成设计，左侧为膜料放卷与输送进料工位，中部是封闭加热腔体，右侧集成电气控制柜体，底部统一安装可调式支撑脚轮，兼顾设备移位与工位调平的需求。

　　进料端的输送机构采用辊筒搭配耐高温网带的组合结构，网带运行速度可通过侧边的减速电机进行无级调节，适配不同尺寸、不同膜厚工件的热缩时长要求，放卷机构配备阻尼张力控制结构，避免膜料拉扯变形或松垮褶皱，保证套膜过程中膜面平整无偏移。中部加热腔体是设备的核心功能段，腔体入口采用柔性耐高温软帘做密封处理，减少腔体内热量外溢，降低工位周边的环境温度，同时避免工件进出时剐蹭膜面；腔体顶部设置两个排气接口，可外接车间排风管道，及时排出膜材加热过程中产生的微量废气，腔体内部的加热元件采用分布式排布，配合内部热风循环结构，保证腔体内各区域温度均匀，避免局部温度过高导致膜面烫穿、或者温度不足造成收缩不平整的问题，腔体侧面设置可开启的检修门，方便后期维护加热元件、清理腔体内残留的膜屑杂质。

　　侧边的独立电气柜将控制元件与加热腔体做物理隔离，避免高温环境影响电气元件的使用寿命，柜面设置操作按钮与温控显示面板，可直接设定腔体温度、输送速度等核心参数，操作逻辑贴合一线作业人员的使用习惯，柜体下部设置储物空间，可放置备用工具、易耗配件。从安装边界来看，整机外形采用方正化设计，无外凸的尖锐结构，进料端高度适配常规流水线的出料高度，无需额外做高度转接结构，设备后侧预留管线接口位置，对接车间电源、排风管道时无需额外改动主体结构，底部脚轮调整到位后可通过支撑脚锁死固定，避免设备运行过程中出现移位。

　　设计过程中重点考虑了设备的运维便利性，所有易损部件均采用快拆式安装结构，输送网带、软帘、加热元件等耗材更换时无需拆解主体框架，减少设备停机维护时间；腔体内部的保温层采用高密度隔热材料，外壁温度控制在安全范围内，避免作业人员误触造成烫伤，同时降低设备的热损耗，提升能源利用效率。进料端的导向结构可根据工件宽度做自适应调整，无需更换工装即可适配一定尺寸范围内的不同工件包装需求，覆盖多数常规规格产品的热缩包装要求，设备运行过程中工件在网带上平稳输送，经过加热腔体时膜材均匀受热收缩，紧密贴合在工件外包装表面，完成塑封后的工件从腔体另一端输出，自然冷却后即可进入码垛、仓储工段。整套结构设计没有冗余的复杂机构，所有功能模块都围绕实际生产中的稳定性、易维护性、通用性做考量，三维建模过程中对各运动部件做了干涉校验，保证各机构运行时无卡滞、无碰撞，管线排布预留足够的弯曲半径，避免长期运行过程中出现管线磨损的问题。
