多工位转盘立式自动装盒设备结构设计

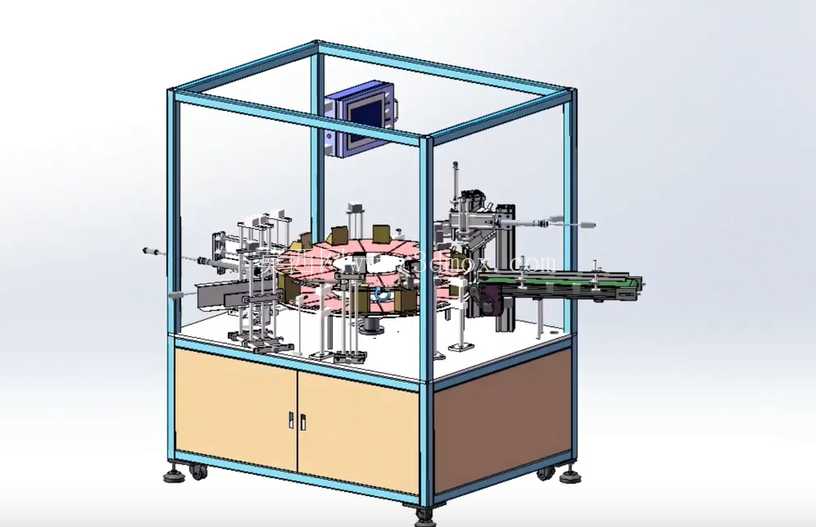

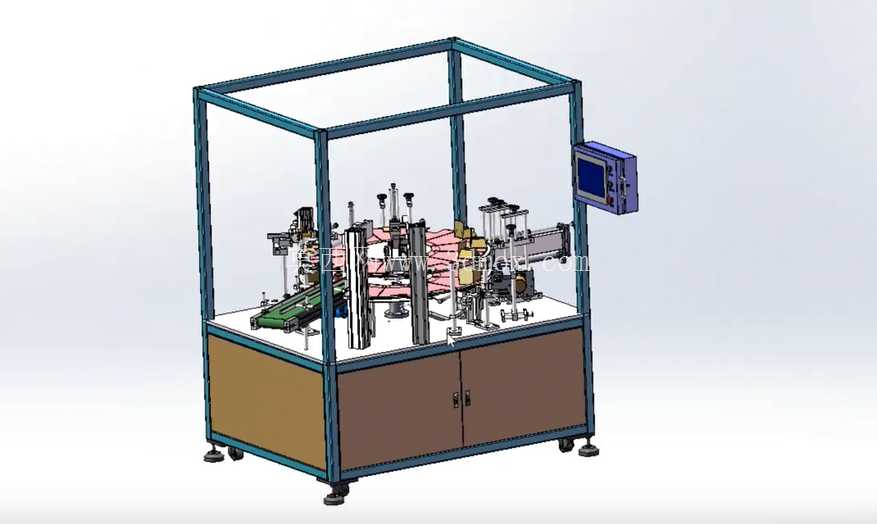

　　这款转盘立式装盒设备主要面向日化、医药、小五金等行业的中小规格产品装盒工序，适配纸盒尺寸覆盖常规小盒型范围，可完成从纸盒吸取撑开、产品装填、盒舌折边到封盒压合的全流程连续作业，替代传统人工装盒的低效模式，适配连线生产的节拍要求，单工位节拍可匹配前端理料线的输出速度，减少工序间的缓存堆积。设备整体采用框架式铝型材搭建外防护，底部配置带刹车万向脚轮与可调支撑脚，安装时无需预埋地脚，可根据车间布局灵活调整位置，外防护高度控制在1.8米左右，操作侧预留开门空间，维护时可直接打开防护门接触内部工位，顶部预留透明亚克力观察窗，日常运行时可直观查看各工位运行状态，避免频繁开门影响生产节拍。

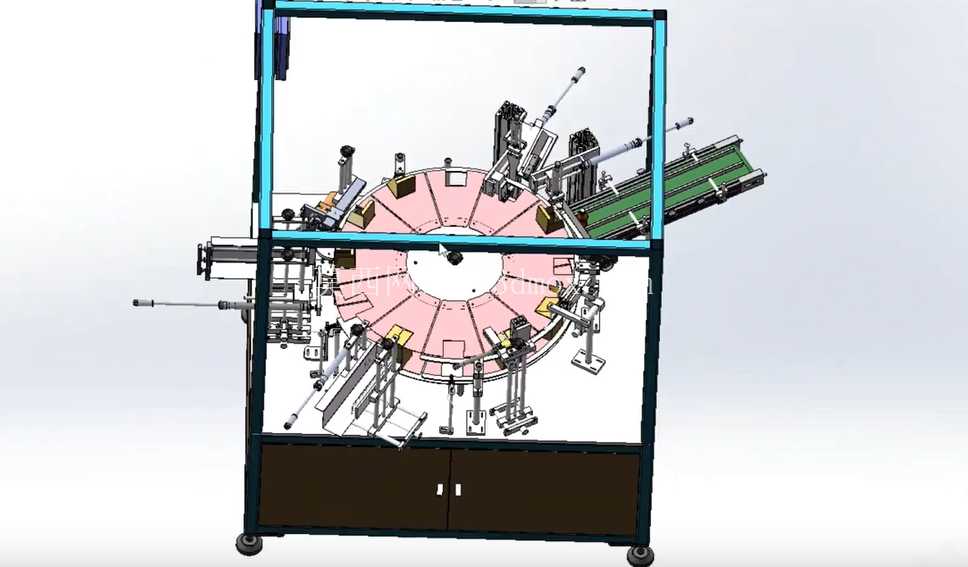

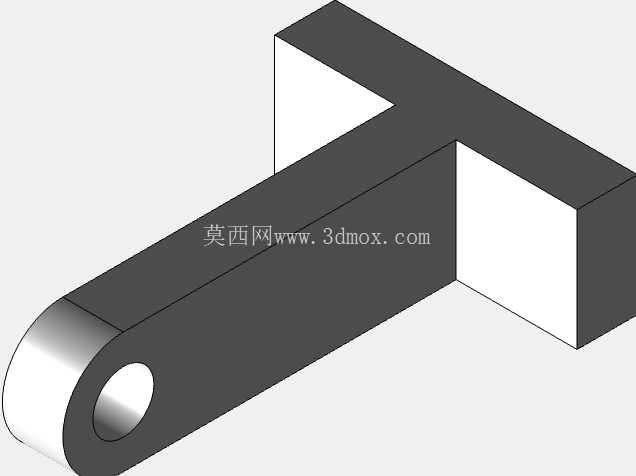

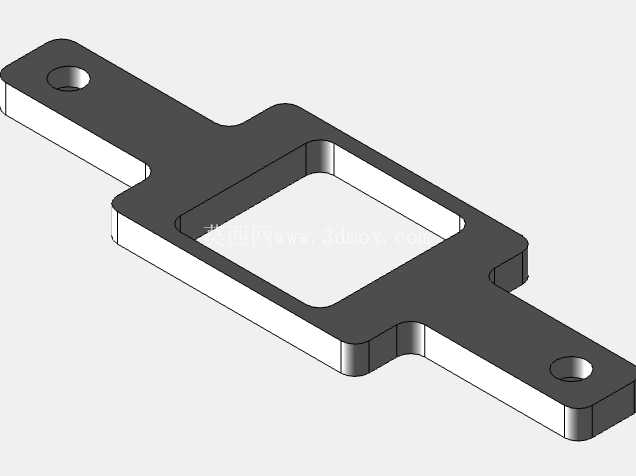

　　核心转盘采用间歇式凸轮分割器驱动，转盘圆周均匀分布多组工装夹具，每个夹具对应一个装盒工位，随转盘转动依次完成各工序动作，分割器的停顿精度控制在±0.05mm范围内，保证各工位对接时的位置准确度，避免纸盒偏移、产品卡滞等问题。进盒工位采用真空吸盘吸取叠放的平张纸盒，通过导向杆撑开成立体盒型后送入转盘夹具，吸盘采用硅橡胶材质，适配不同克重的纸盒材质，减少吸破、漏吸的概率；产品上料工位可根据物料形态配置不同上料机构，针对规则块状物料可配置推板式上料，针对零散小物料可配置振动盘理料后接料槽送入，上料位置设置光电检测，缺料、缺盒时设备自动暂停并触发提示，避免空盒运行。

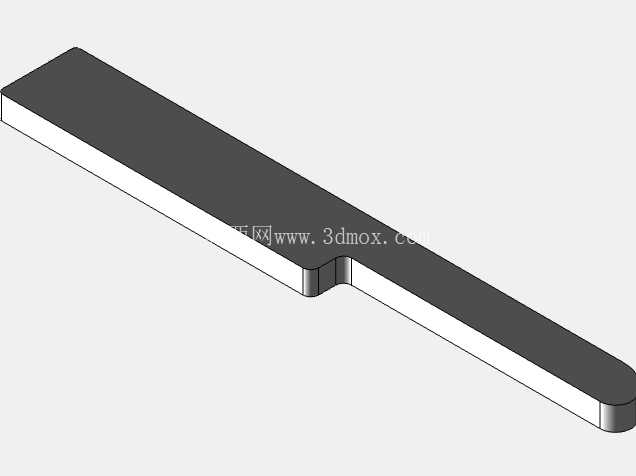

　　折盒工位依次完成左右盒舌、上下盖的折边动作，折边导杆采用圆弧过渡设计，减少纸盒刮花、折边不到位的问题，封盒工位可根据需求配置插舌结构或者喷胶压合结构，压合块采用软质聚氨酯材质，压合力度可调，避免纸盒压痕变形。设备下部柜体集成电气控制元件与气动阀组，走线全部采用线槽规整布置，气路管线预留足够的活动余量，避免转盘转动时拉扯管线，侧面安装的触控操作屏可直接设置生产节拍、工位参数，切换盒型时仅需更换对应夹具、调整导向件位置即可，换型时间控制在30分钟以内，适配多品种小批量的生产需求。

　　整机的动力布局充分考虑重心分布，重型驱动元件全部安装在下部柜体内，降低设备整体重心，运行时的振动幅度控制在合理范围，各运动副全部配置自润滑轴承，日常维护仅需定期检查紧固连接件、更换易损吸盘即可，无需复杂的拆解保养。从结构设计角度看，这款设备的工位布局充分利用转盘的圆周空间，将多工序集成在较小的占地范围内，整体占地尺寸约1.2米见方，相比直线式装盒线节省近40%的车间占地，同时各工位动作独立调试，单工位故障时可单独调整参数，不影响其他工位的结构设置，适合中小型生产车间的自动化升级改造，也可作为整线包装单元的核心模块，对接前端装袋、贴标等设备，组成完整的产品包装生产线。
