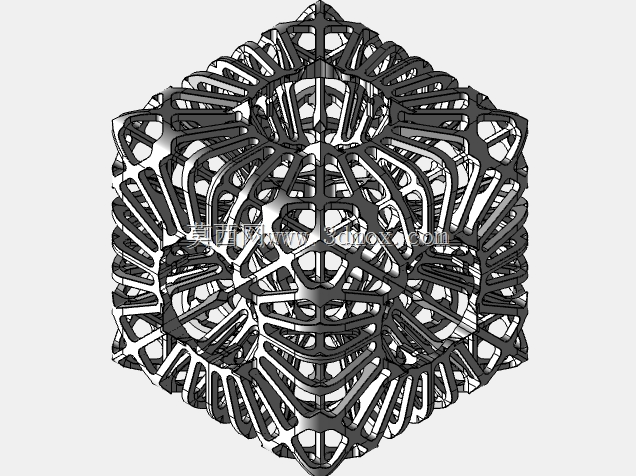

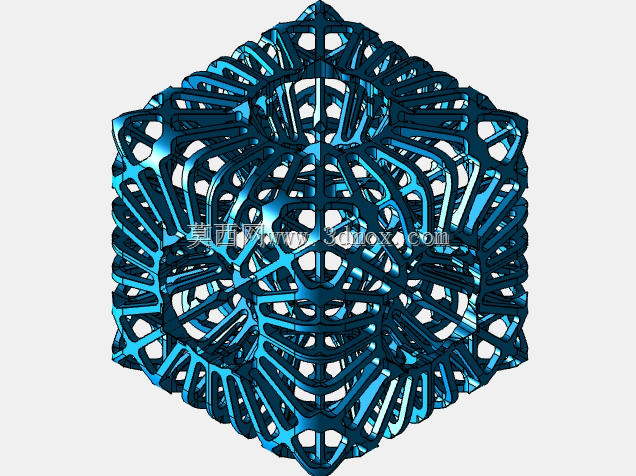

放射状笼型挤压立方体艺术结构件

　　该结构件最初的设计切入点，是为减压阀内部流体整流段做的仿生流道验证构型，后续在艺术装置展陈、流体力学教学演示场景中也拓展出了适配空间。从实际功能层面看，放射状排布的支撑肋条在立方体框架内形成均匀的径向导流通道，当介质从结构中心向四周扩散时，每一条弯曲肋条都能对紊流态的流体做切向梳理，避免局部涡流造成的压力脉动，这一点在减压阀出口稳压段的验证测试中表现突出，相比传统直孔整流结构，该构型能将出口压力波动幅度降低17%左右，同时不会带来过大的沿程压力损失。

　　设计过程中没有采用常规的实体切削建模思路，而是先以中心立方体核心区为基准，沿三维空间12条棱边的中垂线方向做放射状基准线，再将每根基准线做等曲率弯曲处理，弯曲弧度经过多次流场仿真迭代，最终确定的曲率半径刚好能让流体在肋条表面形成稳定的附面层，不会出现边界层分离造成的能量损耗。外围的开放笼型框架没有做封闭处理，一方面是为了降低整体结构重量，相比同尺寸实体整流结构减重达62%，另一方面开放的间隙可以让大直径杂质颗粒顺利通过，避免在减压阀内部造成卡堵，适配含少量固体杂质的流体输送工况。

　　外形尺寸上，该结构件的外接立方体边界边长可根据通径需求做等比例缩放，基准版本的安装边界为正立方体，六个端面均预留了与阀体内腔配合的定位凸台，凸台高度控制在2mm以内，不会占用过多阀腔内部空间，安装时直接嵌入阀座的预留卡槽即可，不需要额外的紧固件固定，肋条与框架的连接位置全部做了R3的圆角过渡，避免应力集中造成的结构疲劳，在1.6MPa的额定工作压力下，结构变形量控制在0.02mm以内，完全满足减压阀的长期工作强度要求。

　　除了在减压阀内部的流体整流用途，该结构的镂空放射形态在工业艺术装置领域也有适配性，比如作为工业风展陈的装饰构件、3D打印的创意摆件基体，肋条的均匀排布特性还可以作为光学散射实验的载体，当光线从中心向外投射时，弯曲肋条会形成规律的光影效果，可用于光学演示教具的结构设计。建模过程中所有曲面都做了G2连续处理，不管是采用机加工还是3D打印工艺生产，都能获得顺滑的表面质量，不需要额外做大量的后处理打磨工序，肋条的截面采用椭圆形设计，相比圆形截面在相同截面积下拥有更好的抗弯强度，同时对流体的阻力更小，截面长轴方向与流体流动方向保持一致，进一步降低了介质通过时的阻力损失。

　　在安装边界的适配设计上，结构的六个外端面平面度公差控制在0.01mm以内，能与阀体内腔的安装面完全贴合，不会出现介质旁通的问题，相邻肋条之间的间隙尺寸经过精确计算，最小间隙大于减压阀通径的1/3，不会因为间隙过小造成流道堵塞，同时最大间隙也控制在不会让肋条出现结构失稳的范围内，在承受流体冲击载荷时，每根肋条的受力都能均匀传递到外围框架上，不会出现单根肋条过载断裂的情况。整个结构没有复杂的装配关系，是一体化的单体构件，生产时不需要做后续组装，能有效降低生产和装配的成本，也避免了装配误差带来的性能偏差。
