撬装式燃气调压计量集成装置结构设计

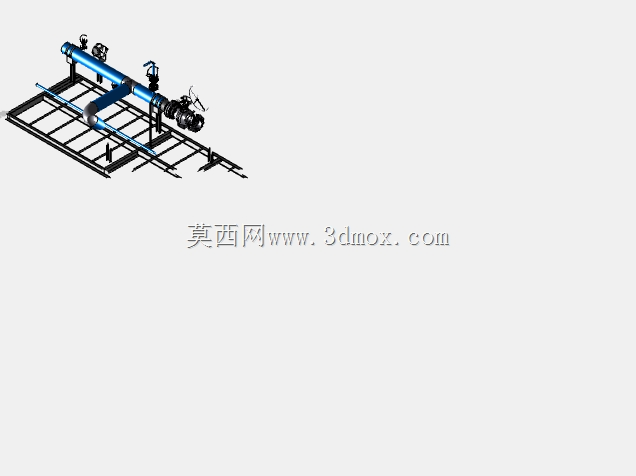

　　在城镇燃气门站、区域调压站、工业用户端供气支线的现场施工场景里，撬装集成的燃气计量调压装置一直是兼顾安装效率与运行稳定性的核心设备，这套三维结构完整还原了现场常用的单路计量调压撬的全部装配细节，没有做多余的外观美化，所有部件的安装位置、连接关系都完全匹配现场施工的实际要求。从实际使用逻辑来看，这套装置的核心作用是完成上游来气的压力调节与流量计量，上游高压燃气进入撬体后，首先经过前置过滤段截留管道内的焊渣、锈蚀颗粒等杂质，避免杂质损伤后续调压、计量元件的精密配合面，之后气流进入调压单元，将上游波动的高压调整至下游用户需要的稳定压力值，再通过计量段完成瞬时流量与累计流量的精准采集，最终经出口段送入下游供气管网。

　　做这套结构设计的时候，首先考虑的是撬装设备的运输与现场安装边界，整体撬体采用型钢焊接底架，所有部件都集成在统一底架上，不需要现场做分散的管道拼接，底架预留了标准叉车孔与吊耳位置，满足公路运输与现场吊装的作业要求，整体安装占地尺寸控制在常规调压柜的预留空间范围内，不需要额外扩大设备基础，适配现有多数场站的改造与新建安装需求。结构布局上采用了顺向气流排布，进出口分别设置在撬体两端，管道走向尽量减少直角弯头的数量，降低气流阻力带来的压损，同时每段功能单元之间都预留了足够的操作空间，方便后期运维人员拆卸检修阀门、更换计量芯体、校准仪表，不需要额外拆除周边无关部件。

　　调压段的设计考虑了不同工况的压力适配需求，预留了切断阀的安装接口，当出口压力超出设定阈值时可以自动切断气源，避免下游管网超压运行，计量段的安装位置做了前后直管段的长度预留，保证气流在进入计量元件时处于稳定流态，避免紊流影响计量精度。所有管道法兰的连接尺寸都匹配现行的燃气管道施工规范，密封面形式采用突面结构，适配常用的石棉橡胶垫与金属缠绕垫，不需要现场重新加工法兰接口。撬体上的仪表安装位置都做了朝向运维通道的调整，现场巡检人员站在操作侧就可以直接读取压力、流量数据，不需要绕到撬体另一侧。底架的设计考虑了现场基础的安装误差，地脚螺栓孔做了长圆孔设计，允许一定范围内的位置偏差，降低现场安装的对位难度。

　　管道支架的设置避开了法兰连接位置，不会影响后期螺栓的拆卸紧固，同时支架与管道之间预留了热胀冷缩的位移间隙，避免温度变化带来的管道应力损伤焊缝。在细节处理上，所有外露的螺栓端部都预留了足够的扳手操作空间，不会出现工具无法就位的情况，排污口的设置在撬体最低点，方便运维时排出管道内的积液与杂质，放散管的接口预留位置符合安全规范要求，可以直接引至安全区域接放散管。这套结构没有采用冗余的装饰性部件，所有结构设计都围绕现场安装、运维、运行的实际需求展开，每一处尺寸设定都对应现场施工的实际痛点，比如进出口的管道中心高度匹配常规场站的主管道标高，现场对接时不需要额外做变径或者抬高降低管道，直接法兰对接即可完成安装，大幅缩短现场施工的周期，也减少了现场焊接带来的防腐、试压工作量。
