手持式差速螺杆小型夹持虎钳结构

　　这款手持式小型夹持虎钳，核心定位是面向精密小件加工、维修场景的便携夹持工装，和台虎钳的大夹持力、固定安装属性不同，它的设计逻辑完全围绕单手操作、便携随取、精密微调三个核心需求展开，在电子维修、精密零件修配、小五金打磨、模型制作这类场景里，能解决传统台虎钳无法移动、大钳口夹伤细小零件、微调精度不足的痛点。从结构原理来看，它采用差速螺杆传动结构，这套传动副的设计核心是实现每转动手柄一圈，钳口仅产生3mm的线性进给量，相比普通螺杆虎钳的大导程设计，这种小导程差速结构能在手动转动手柄时获得更细腻的夹持力控制，不会因为进给量过大夹碎薄壁小零件，也能在研磨、锉修小螺丝、小销钉这类零件时，精准控制夹持松紧度，既保证零件夹持不打滑，又不会因为夹持力过大导致零件变形。

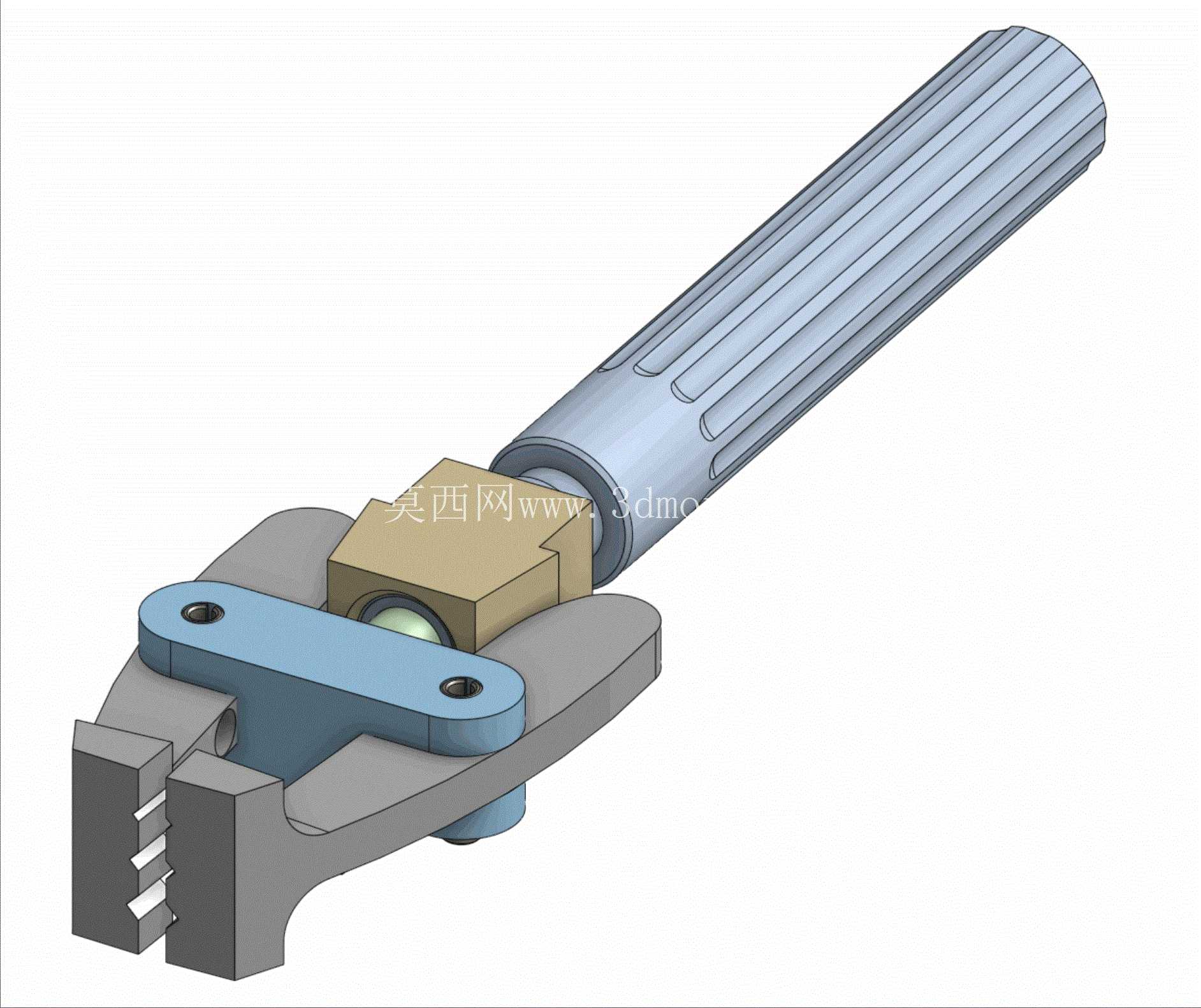

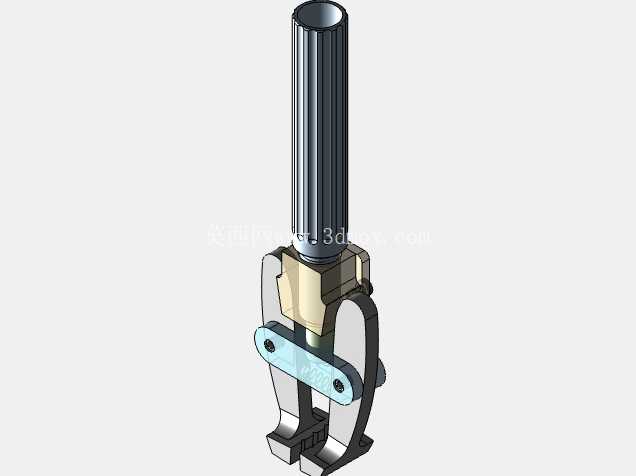

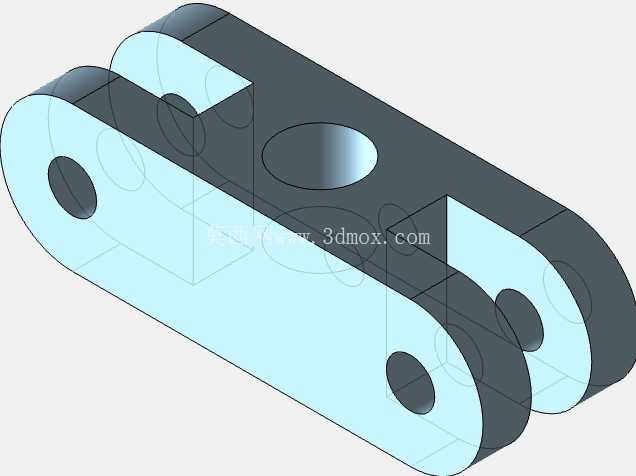

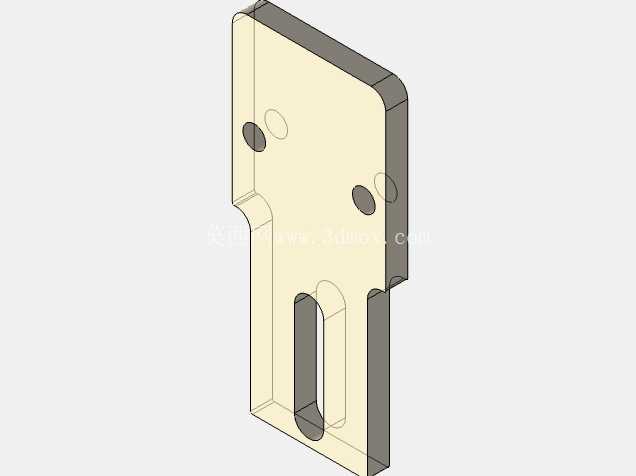

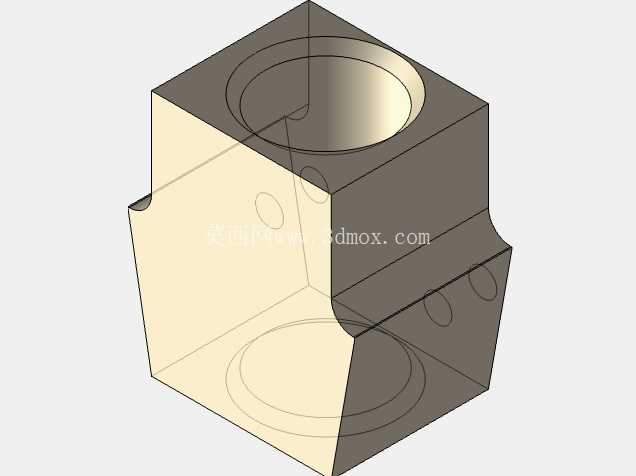

　　整体结构分为钳头夹持组件、差速螺杆传动组件、握持手柄三个部分，钳头部分采用活动颚式结构，钳口加工有细密的防滑齿纹，针对直径2mm到15mm的小型圆柱类零件、厚度1mm到12mm的片状小零件都能实现稳定夹持，钳口的咬合面做了错位齿设计，夹持带棱角的小零件时能形成多点咬合，避免打磨过程中零件转动偏移。传动部分的差速螺杆嵌套在手柄内部，手柄表面做了轴向防滑槽，单手握住手柄转动时，手指能和防滑槽形成足够摩擦力，不需要额外施加过大的握力就能驱动钳口开合，手柄的直径设计为22mm，符合成年人单手握持的人机工程尺寸，长时间握持操作也不会产生明显的手部疲劳。

　　从安装边界和外形尺寸来看，这款虎钳整体长度控制在160mm左右，最大宽度在钳头位置为45mm，不需要固定在工作台面上，完全可以手持操作，也可以配合简易支架临时固定在桌面边缘，适配外出维修、流动作业、狭小空间内的零件修配场景，比如在设备现场修配断裂的小螺丝、打磨传感器引脚、修整小型注塑件飞边时，不需要把零件带回工作台，直接手持这款虎钳夹住零件就能完成操作。在功能特性上，它的钳口开合行程设计为20mm，覆盖了绝大多数小型零件的夹持尺寸需求，传动螺杆采用梯形螺纹设计，具备一定的自锁性能，夹持零件后不会因为打磨产生的振动导致钳口松脱，钳头的连接销轴采用过盈配合装配，长期使用也不会出现钳头晃动、夹持错位的问题。设计过程中，针对差速螺杆的导程匹配做了多轮验证，最初的方案采用单头大导程螺杆，转动一圈进给量达到8mm，实际测试时微调精度不足，夹持M3以下的小螺丝时很容易因为进给量过大夹坏螺纹，后来调整为双头差速螺杆结构，通过两段螺纹的导程差实现3mm每转的进给量，既保证了足够的开合效率，又兼顾了微调的精度需求。钳口部分的齿形角度经过反复调整，最终采用60度齿尖角，齿深0.8mm，既能保证足够的咬合摩擦力，又不会在软质零件比如铜件、铝件、塑料件表面留下过深的夹痕，针对需要保护表面光洁度的零件，也可以在钳口处临时粘贴铜皮或者橡胶垫，不会影响夹持稳定性。

　　在实际应用中，这款虎钳特别适合缩短小螺丝长度时的夹持作业，把需要截断的螺丝夹在钳口上，露出需要截断的长度，手持手柄就能用锉刀或者角磨机打磨截断，不需要双手扶持螺丝，避免打磨过程中伤手；在研磨小型阀芯、小销轴、精密小轴类零件时，手持虎钳可以灵活调整零件的角度，配合砂纸、油石就能完成外圆的精密修磨，比固定台虎钳的操作灵活性更高。整体结构没有复杂的异形零件，所有零部件都可以采用普通机加工工艺制作，钳体部分采用45号钢调质处理，具备足够的结构强度，螺杆部分采用40Cr材质淬火处理，提升螺纹的耐磨性能，长期反复使用也不会出现螺纹滑牙的问题，手柄部分采用铝合金材质制作，在保证结构强度的同时降低整体重量，整钳重量控制在200g左右，放在工具包里随身携带不会产生明显的负重感。
