减压阀配套金属钣金安装固定支架

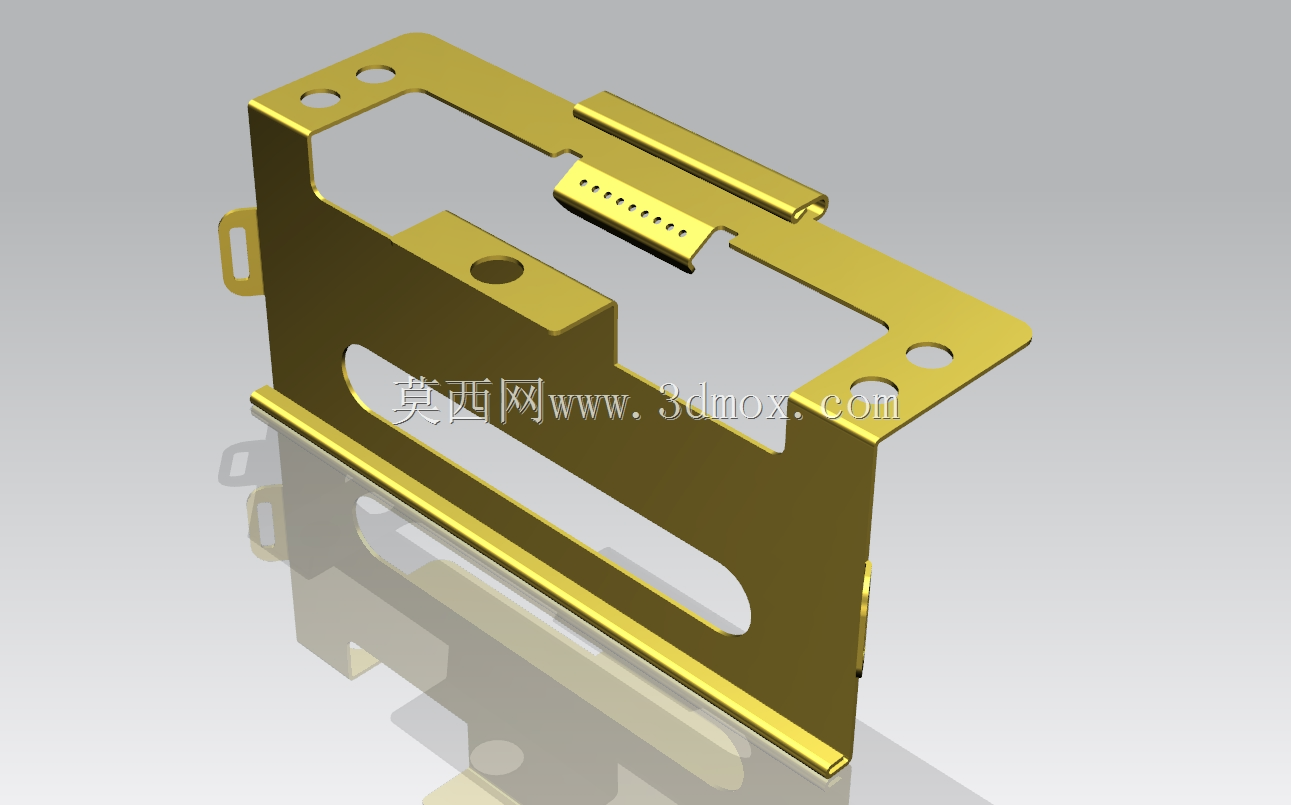

　　这款钣金构件是减压阀配套安装体系里的核心固定承载件，主要应用在工业流体控制管路、车间气动调压回路、小型设备气路集成单元的减压阀安装场景中，承担阀体定位、安装应力分散、周边走线限位的实际作用。在实际车间气路改造、小型流体设备组装的现场，减压阀如果直接通过管螺纹悬空挂载，长期受管路振动、介质压力波动影响，很容易出现螺纹连接处渗气、阀体偏移导致的调压旋钮操作干涉问题，这款钣金支架就是为解决这类现场安装痛点设计的。从结构设计思路来看，整体采用单块钣金一体折弯成型的工艺路线，没有额外的焊接拼接结构，既减少了加工工序，也避免了焊接变形带来的安装面平面度误差。

　　主体承载面做了下沉式的避让槽设计，刚好匹配减压阀阀体的底部轮廓，安装时阀体可以直接嵌入槽内，不需要额外做周向定位，装配时能快速对齐安装孔位，减少现场装配的调校时间。支架上分布的多个圆形安装孔，分为两类功能：靠近边缘的四个通孔是用于支架整体与设备机架、安装面板的固定孔，孔位间距按照常规工业安装面板的标准孔距设计，兼容M4、M5两种规格的安装螺钉，适配不同厚度的安装面板；承载面中间的单孔是减压阀本体的固定孔，孔边做了轻微的翻边处理，既提升了孔位的局部强度，避免螺钉锁紧时钣金出现变形，也能在安装时对阀体起到初步的定位导向作用。支架侧边伸出的带孔挂耳，是为了适配现场不同的安装场景，当安装空间狭窄无法使用正面螺钉固定时，可以通过侧边挂耳配合扎带、卡扣实现快速挂载，也可以用于固定减压阀配套的进气、出气软管，避免管路拉扯直接作用在阀体接口上。支架上的长条形镂空槽，一方面是为了减轻构件自身重量，减少材料消耗，另一方面是为安装时的位置微调预留调整空间，当现场安装孔位存在少量加工误差时，可以通过长槽调整支架的固定位置，不需要重新扩孔加工，提升现场安装的容错率。

　　支架上的小型折弯压条结构，是用于固定减压阀配套的小型标识牌或者接线端子，在集成度较高的气路阀组安装场景中，每个减压阀都需要对应标识回路编号，压条可以直接卡住标识牌，不需要额外粘贴或者打孔固定，避免长期使用后标识脱落。从安装边界尺寸来看，支架整体折弯高度控制在35mm以内，不会超出常规小型气路阀组的安装空间限制，边缘所有的折弯处都做了R1.5的圆角处理，避免安装维护时划伤操作人员的手部，也不会割伤配套的软管外层。钣金的厚度选用1.5mm的冷轧钢板，表面做镀彩锌处理，既保证了足够的结构强度，承载1.5kg以内的减压阀阀体不会出现形变，也能适应车间潮湿、有少量油污的使用环境，长期使用不会出现锈蚀问题。

　　在实际建模过程中，所有折弯处的内角都按照钣金加工的常规工艺要求预留了折弯系数，展开后的板材轮廓没有锐角，所有工艺缺口都做了对应处理，导出的展开图可以直接用于激光下料，不需要二次工艺调整。支架上的所有孔位都做了去毛刺处理的工艺预留，避免加工后孔边残留的毛刺影响安装精度，也防止螺钉锁紧时毛刺脱落掉入气路中造成阀体堵塞。在气路阀组集成安装的场景中，这款支架可以并排安装在标准DIN导轨上，也可以单独固定在设备内壁，适配不同的安装布局需求，当需要维护减压阀时，只需要松开中间的固定螺钉就可以取下阀体，不需要拆卸整个支架，大幅降低后期维护的工作量。针对部分有轻量化需求的应用场景，这款钣金结构也可以直接替换为同等厚度的铝合金板材加工，折弯参数不需要调整，仅需要更改表面处理工艺为阳极氧化，就能满足轻量化、防腐蚀的使用要求。
