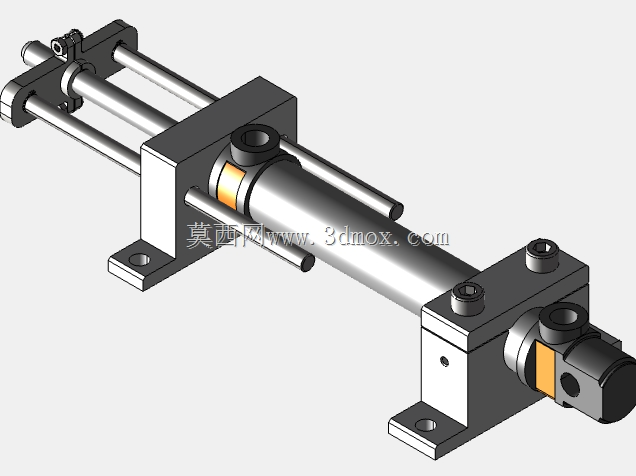

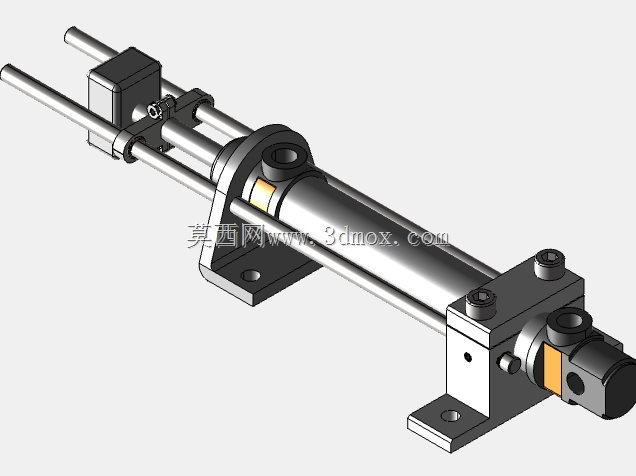

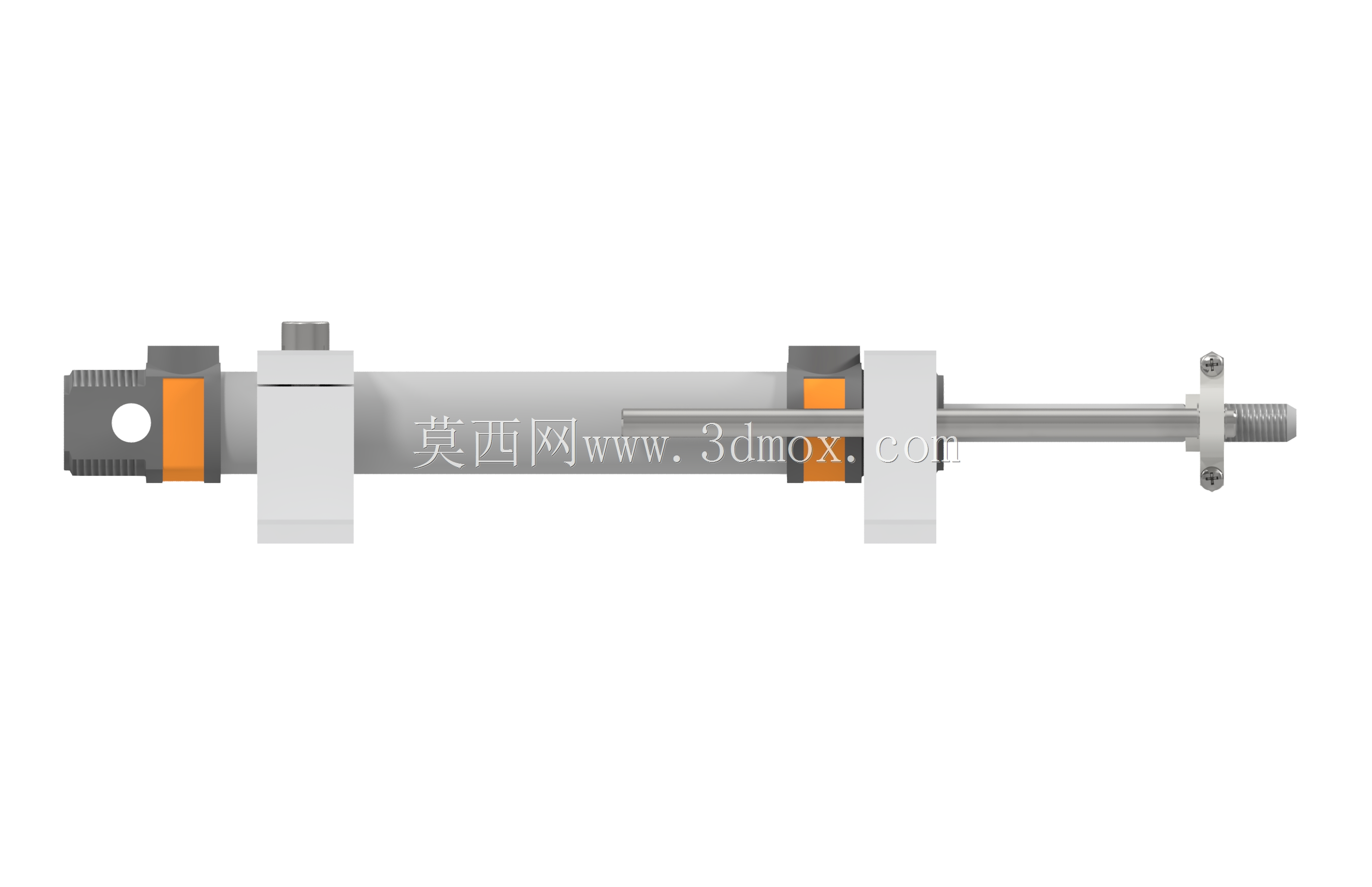

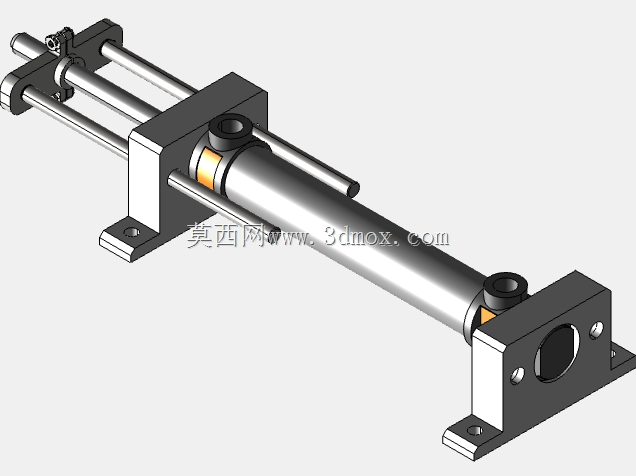

气缸阀杆全行程防转限位结构设计

　　在气动阀门的实际工况应用中，阀杆随活塞往复运动时出现的周向转动偏移，是长期困扰设备运维与结构设计人员的共性问题——尤其是搭配软密封阀座、调节型阀芯的工况下，阀杆哪怕出现3°以内的周向偏转，都可能导致密封面贴合错位、流量调节特性偏移、阀杆与导向套偏磨加剧等连锁故障，常规的单导向键结构仅能在活塞行程的局部区间实现周向约束，在活塞接近上下止点、导向键脱离键槽的行程末端，依然存在转动窜动的风险，这套防转结构正是针对全行程周向约束的需求完成的设计。

　　从实际应用场景来看，这类结构广泛适配气动减压阀、气动切断阀、小口径气动调节阀的执行机构端，在化工流体输送、制药洁净管路、燃气调压输配、轻工自动化生产线的气动阀组上都有明确的适配需求，尤其是需要频繁启停、行程内带调节功能的阀组，对阀杆的周向定位精度要求更高，传统的阀杆端部铣扁配合端盖导向的结构，会占用阀盖端的轴向安装空间，同时在活塞运动到上止点时，铣扁段会完全进入活塞内腔，失去周向约束，而这套结构将防转约束的配合区间覆盖了活塞从下止点到上止点的全部行程，不存在约束空程。

　　设计思路上没有采用额外增加外置导向杆的方案——外置导向杆虽然防转效果可靠，但会增大整个气缸执行机构的径向安装尺寸，在紧凑安装空间的阀组布局中适配性差，这套结构将防转配合特征集成在气缸内壁与活塞本体上，在气缸筒内壁加工出沿轴向贯通的等截面导向槽，活塞外圈对应位置加工出与导向槽截面匹配的导向凸台，凸台与槽之间采用小间隙配合，间隙值控制在0.02-0.04mm之间，既保证活塞往复运动时无卡滞，又能将周向转动间隙控制在允许范围内，同时导向凸台与活塞为一体化结构，不需要额外装配防转销、导向键等零散零件，减少了装配环节的累计误差，也避免了长期运动后连接件松动脱落的故障风险。

　　从安装边界与尺寸适配来看，这套结构不需要改变原有气缸的端盖连接尺寸、阀杆与活塞的连接方式，仅需要在气缸筒加工环节增加内壁轴向槽的铣削工序，活塞加工时同步成型导向凸台，原有气缸的外径、总长度、安装法兰孔位、阀杆伸出长度都可以保持与常规气缸一致，不需要对下游的阀门连接端做任何改型，替换适配成本极低；导向槽的截面采用矩形设计，槽深不超过气缸筒壁厚的三分之一，不会影响气缸筒的耐压强度，常规0.8MPa的气动工作压力下，筒壁应力完全满足材料许用要求，凸台的轴向长度与活塞本体厚度保持一致，在整个运动行程中，凸台始终有足够的长度嵌在导向槽内，哪怕是活塞运行到行程上止点，凸台与导向槽的配合长度依然不小于凸台自身宽度的1.5倍，不会出现脱槽、卡偏的问题。

　　功能特性层面，除了全行程防转的核心功能外，一体化的凸台结构还能分担活塞导向环的周向受力，传统结构中活塞受到的周向扭矩全部由导向环与缸壁的摩擦力承担，长期运行后导向环会出现偏磨，导致活塞同轴度下降，而这套结构中周向扭矩直接通过凸台传递到缸筒，导向环仅承担径向支撑与密封配合的作用，能大幅延长导向环与活塞密封件的使用寿命；同时导向槽与凸台的配合面在运动过程中可以存留少量润滑脂，在无油润滑的气动工况下，能降低运动副的摩擦阻力，减少活塞爬行的概率，提升阀杆往复运动的平顺性，对于需要精准调节开度的调压阀而言，稳定的周向定位能保证阀芯与阀座的对中精度，稳定调压特性曲线，避免因为阀杆转动导致的压力波动。

　　在实际建模过程中，需要重点控制导向槽与缸筒内孔的形位公差，导向槽的轴向直线度公差需要控制在0.01mm/100mm以内，保证活塞运动全程无卡滞，凸台与槽的配合面需要做倒圆角处理，避免锐边刮伤缸筒内壁与活塞密封件，同时在凸台的两端加工出15°的导入倒角，方便装配时活塞顺利推入缸筒，不会切伤密封件；阀杆与活塞的连接采用常规的螺纹连接加防松顶丝的结构，因为有全行程的防转结构约束，阀杆与活塞之间不需要额外加工防转销孔，减少了加工工序，也避免了销孔位置带来的应力集中问题。

　　对比市面上常见的防转结构，这种集成式全行程防转设计没有额外增加零件数量，也没有放大执行机构的外形尺寸，在紧凑安装场景下的适配性更强，同时运动副的受力分布更合理，长期运行的可靠性更高，既可以用于新阀组的执行机构设计，也可以直接在原有常规气缸的基础上做改型，不需要改动上下游的安装接口，对于阀门生产企业的产品迭代、现有设备的运维改造都有很高的实用价值。在建模装配验证环节，可以通过运动仿真模拟全行程的运动状态，检查凸台与导向槽在各个行程位置的配合间隙，确认不存在干涉、脱槽的问题，同时可以模拟带压工况下活塞受到侧向力时的变形量，验证配合间隙是否能覆盖变形量，避免工作状态下出现卡滞。
