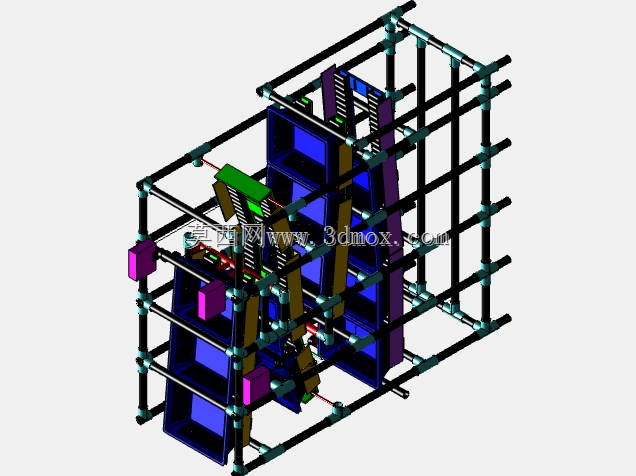

工业线棒式多层物料承载置物架结构

　　这套线棒组合式多层承载架，最初是针对车间阀类零部件预装工位的零散物料存放需求做的结构设计，日常应用里多布置在减压阀、小型仪表阀的装配工位旁，用来分类摆放待装的阀芯、密封件、紧固件以及预装完成的阀组件，避免不同规格零件混放造成的错装、漏装问题，也能减少作业人员往返仓储区取件的无效走动，压缩单工位的装配辅助时长。

　　整体框架采用直径28mm的标准覆塑线棒作为主承载杆件，搭配金属压铸接头做锁紧连接，没有采用传统焊接式货架的固定结构，所有连接节点都可以通过松开接头锁紧螺钉调整杆件位置，后续如果工位存放的物料规格变化，不需要重新切割下料焊接，只需要调整对应层板的高度、增减侧方挡杆就能适配新的存放需求，对于多品种小批量的阀类装配场景来说，这种可调结构的适配性远高于固定尺寸的焊接货架。

　　层板部分采用改性PP材质的中空板做承载面，边缘加装线棒弯制的挡边，高度设置为40mm，放置盒装密封件、小型金属零件时不会因为工位旁的人员走动碰撞造成物料滑落，每层的额定承载按照25kg设计，对应阀类装配工位单班所需的零件存量完全足够，不会出现层板挠曲变形的问题。架体的整体外形尺寸控制在长1200mm、宽600mm、高1500mm的范围内，刚好可以嵌入标准装配工位的侧方预留空间，不会占用主作业通道的通行宽度，底部四个支脚配备可调橡胶脚垫，调节范围0-20mm，可以适配车间地面存在的微小不平度，避免架体放置后出现晃动，放置较重物料时也不会刮伤车间的环氧地坪。

　　架体侧方额外加装了三根竖向线棒作为附件挂杆，可以配套挂钩存放装配用的扭力扳手、内六角套装、无尘擦拭布等常用工装，不需要在工位墙面额外打孔安装挂板，对于需要定期调整工位布局的装配车间来说，这种集成式的设计可以减少工位调整时的拆装工作量。设计过程中特意校核了架体的侧向稳定性，当架体单侧放置满额载荷时，整体的抗倾覆系数达到1.8，满足车间工位器具的安全使用要求，不会因为人员意外碰撞出现架体倾倒的风险。

　　层间距的初始设置按照从上到下300mm、350mm、400mm、450mm的梯度排布，最上层放置重量较轻的密封件、标识标签类物料，中间两层放置中等重量的阀芯、弹簧类组件，最下层放置重量较大的阀体毛坯，符合作业人员取放物料的人机工程学要求，常用物料的取放高度都在腰部到肩部之间，不需要频繁弯腰或者踮脚操作，长时间作业时可以降低操作人员的疲劳度。架体的所有线棒端部都加装了塑料端盖，没有裸露的金属切割毛边，避免作业人员取放物料时被划伤，所有接头的锁紧螺钉都采用内六角圆柱头螺钉，螺钉头完全沉入接头的沉孔内，不会突出表面勾挂衣物或者划伤物料包装。

　　在实际的工位应用中，这种线棒架除了阀类装配工位使用，也可以调整层板间距后用于电子元器件装配、小型机加工零件的工序间周转存放，因为整体结构不需要焊接，所有零部件都是标准件，组装时只需要内六角扳手就能完成全部装配工作，单台架体的组装时长不超过40分钟，后期维护时如果某根线棒出现磕碰变形，只需要更换对应长度的单根杆件即可，不需要整体报废架体，长期使用的维护成本远低于传统的焊接式角钢货架。设计时也考虑了架体的堆叠使用需求，顶部的四个角位置预留了对接接头的安装位，如果后续需要拓展存放空间，可以在现有架体上方叠加第二层架体，不需要额外做固定结构就能保证堆叠后的稳定性，适配产能提升后的工位物料存量增加需求。
