低碳钢可折叠笼式仓储周转托盘结构

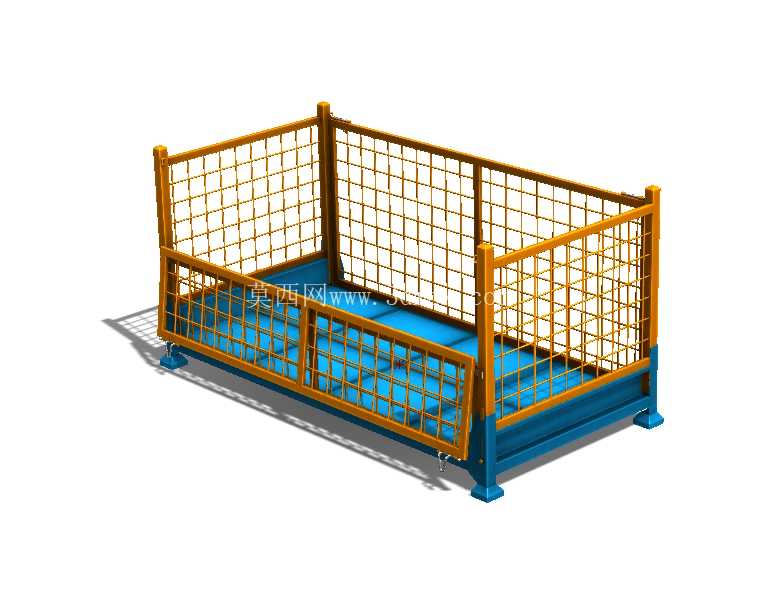

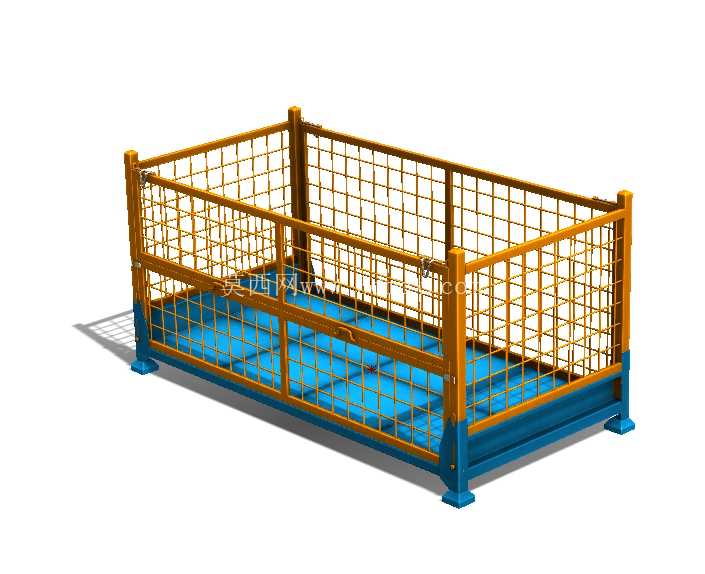

　　在生产制造车间的物料周转、仓储环节的零散件存储、物流运输的货品集装场景中，这类可折叠笼式托盘的应用覆盖了从原料暂存、工序间转运到成品出库的全链路物料流转环节，相比普通平托盘，它自带围合结构，无需额外搭配围网或周转箱即可完成散件、异形件的装载，避免物料在转运过程中滑落、磕碰，尤其适配机械加工车间的金属零部件、汽配行业的小总成件、电商仓储的箱装货品的集装作业。从实际使用的功能特性来看，该结构采用低碳钢材质制作，底座为整体焊接框架结构，底部预留了标准叉车作业孔位，可适配手动液压叉车、电动平衡重叉车的叉齿作业，满足不同场景下的搬运需求；围网部分采用网格状焊接结构，在保证结构强度的同时降低了整体自重，网格间隙经过尺寸校核，既可以避免常规尺寸的装载物料从间隙漏出，也能让作业人员直观观察内部物料的存储状态，无需反复开启围网盘点。

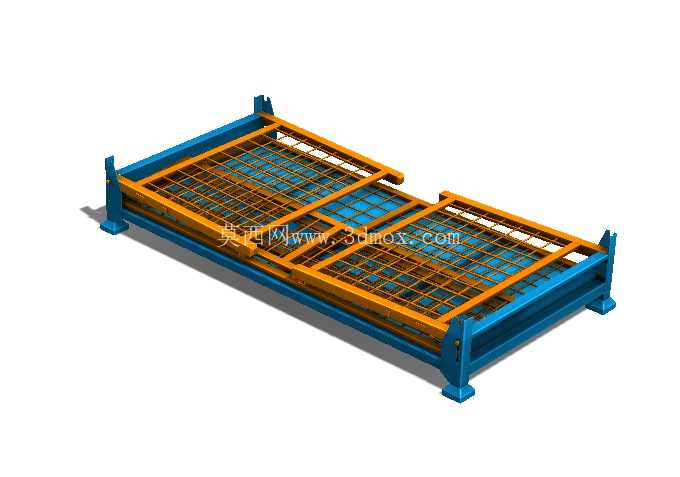

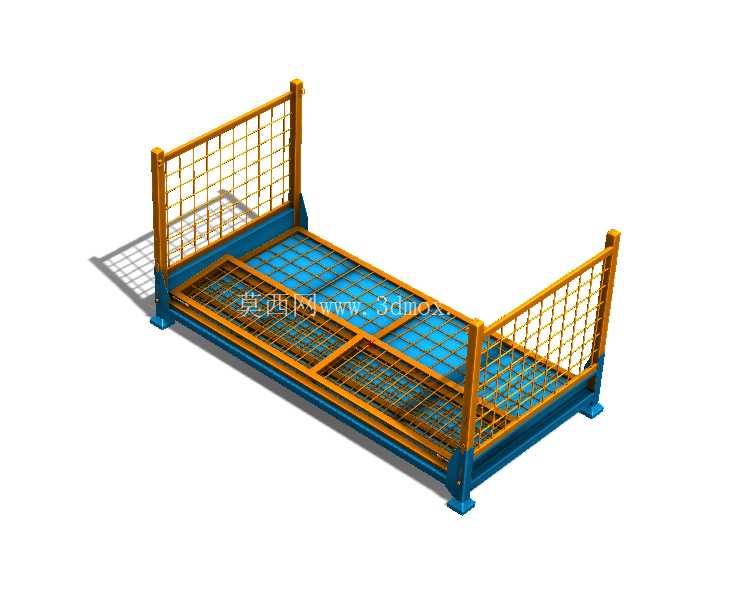

　　折叠功能是该结构的核心设计点，非使用状态下可将围网部分折叠收平至底座平面，堆叠存放时的空间占用仅为展开使用状态的五分之一左右，大幅降低空托盘仓储、返程运输的空间成本，折叠机构采用铰接式连接，配合锁止结构，展开使用时可快速锁定围网位置，避免装载过程中围网意外松脱，折叠操作无需额外辅助工具，单人即可完成展开与收折作业，适配车间一线作业人员的操作习惯。从设计思路层面拆解，底座的支脚采用加高设计，底部支脚的高度匹配标准托盘的堆垛要求，满载状态下可实现多层堆垛，充分利用仓储空间的垂直高度，支脚底部设置了防滑耐磨垫，堆垛时可嵌入上层托盘的底座定位槽内，避免堆垛后出现滑移、倾覆风险；围网的侧部设置了可开启的侧门，无需整体拆卸围网即可从中部取放物料，适配高位货架存储时的侧面取货作业，侧门的锁扣采用弹簧式自动锁止结构，关闭后可自动卡合，避免转运过程中侧门意外开启。

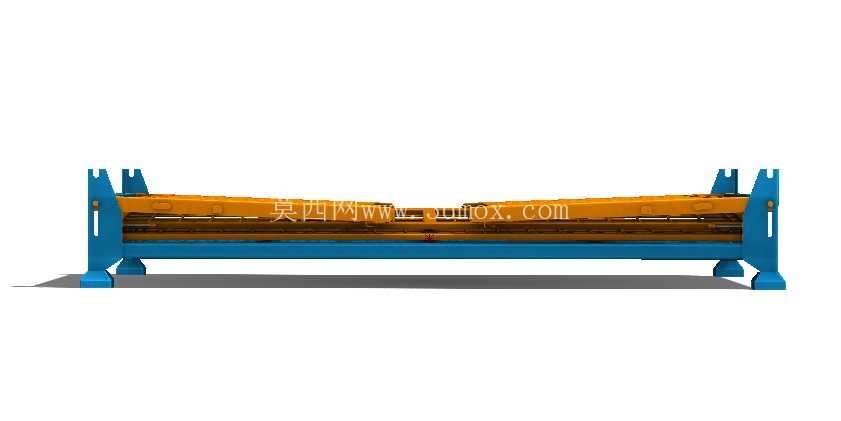

　　关于外形尺寸与安装边界，该类笼式托盘的底座外轮廓尺寸适配标准1200mm*1000mm的物流模数，可直接适配现有标准货架的货位尺寸、自动化立体库的输送线尺寸，无需对现有仓储、物流设施进行改造即可直接投入使用；围网展开后的总高度控制在1100mm以内，符合人工取放物料的 ergonomic 作业高度，避免作业人员取放高位物料时过度抬臂产生疲劳，折叠后的总厚度不超过150mm，空托盘堆叠时单摞可存放12个以上，大幅压缩空容器的存储占地。

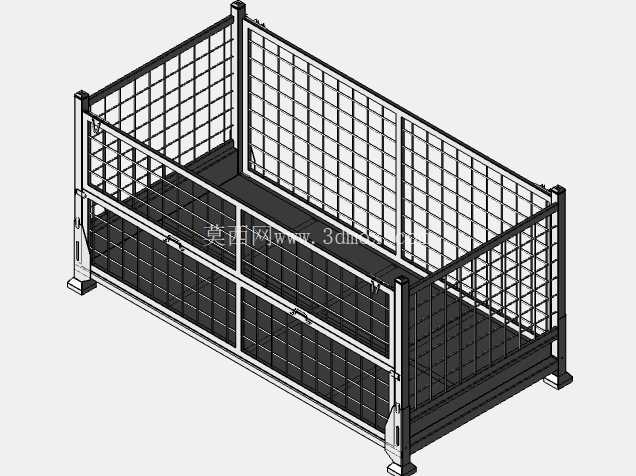

　　结构强度方面，底座的主框架采用矩形钢管焊接制作，网格部分采用冷拔钢丝焊接后与框架铆接，整体满载承载能力可达到800kg以上，满足常规工业物料的装载需求，表面采用喷塑处理，底座部分为蓝色、围网部分为橙色的分色设计，既符合车间工位器具的安全色标识要求，也能在仓储区域快速识别，提升现场管理效率。在实际选型应用中，需要注意作业场景的地面平整度，若在坑洼较多的室外场地使用，可适当加厚底座框架的钢管壁厚，提升结构抗冲击能力；若用于存储精密零部件，可在托盘内部配套铺设橡胶垫或中空板，避免零部件与金属网格直接接触产生磕碰划伤；若用于冷链仓储场景，可选用镀锌材质的构件替代普通喷塑构件，提升低温高湿环境下的抗锈蚀能力。该结构的三维建模过程中，需要重点校核铰接点的转动间隙，避免折叠过程中出现卡滞，同时要验证满载堆垛时的底座挠度，确保长期重载使用下底座不会出现永久性变形，网格的焊接位置需要做圆角处理，避免毛刺划伤作业人员或装载的货品，叉车孔的内侧需要设置加强筋，避免叉齿作业时撞击导致孔位变形。
