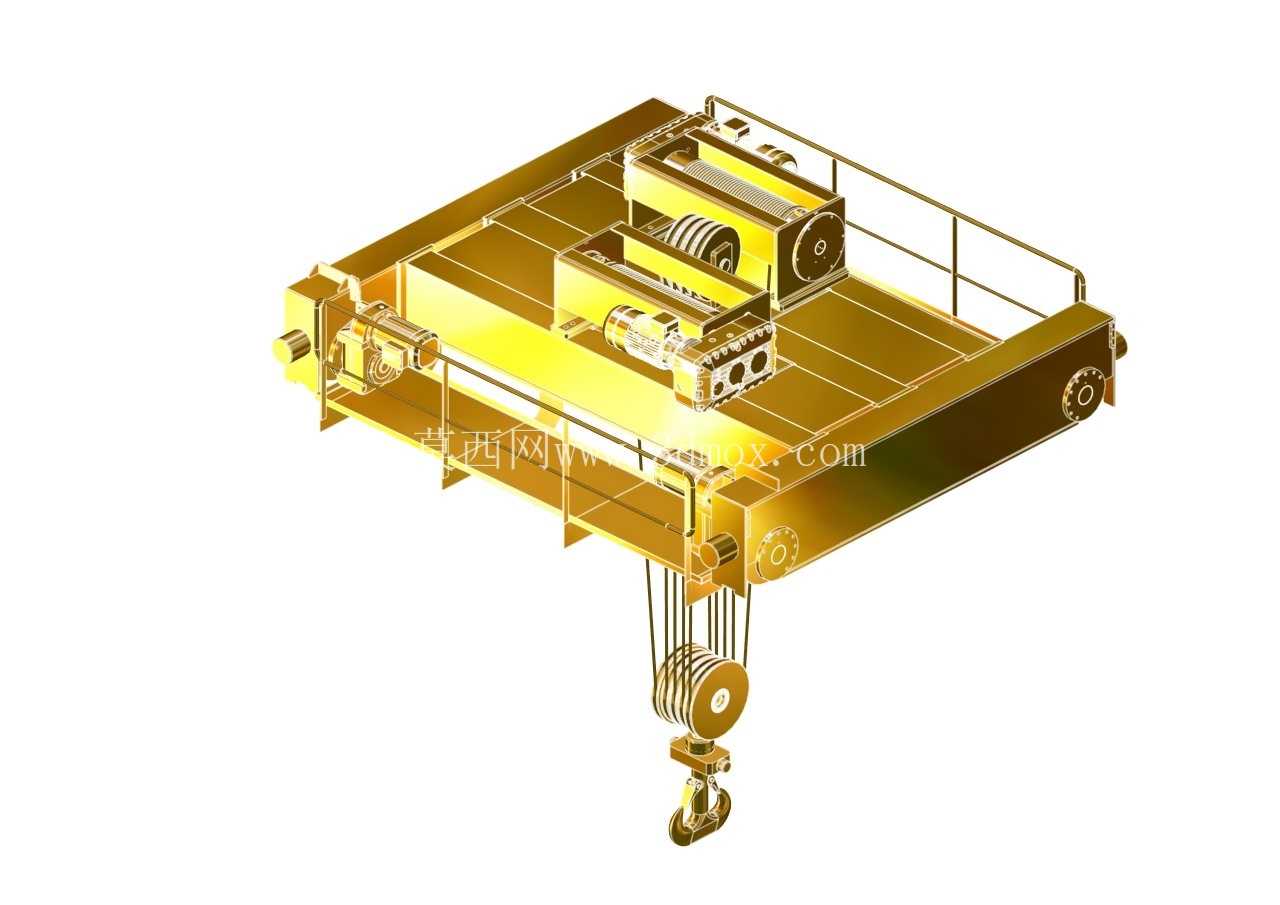

双葫芦配置桥式起重设备三维结构

　　在重型机械加工车间、钢结构预制厂、大型仓储库区的物料转运场景里，单葫芦桥式起重机往往难以满足长形构件、双吊点同步抬升的作业需求，这套双葫芦配置的桥式起重结构，正是针对这类工况做的定向结构设计。从安装边界来看，该设备适配4000mm轨距的厂房承重梁布局，端梁行走轮组的轮距、轮压参数完全匹配常规工业厂房的吊车梁设计荷载，不需要对原有厂房梁体做额外加固即可完成布设，最大提升高度覆盖15m的作业区间，能够满足常规12m以下层高厂房内从地面到设备安装平台、从原料堆放区到加工工位的全范围垂直吊运需求，额定起重量对应8t的作业载荷，可覆盖绝大多数中小吨位的工件、型材、设备部件的转运作业。

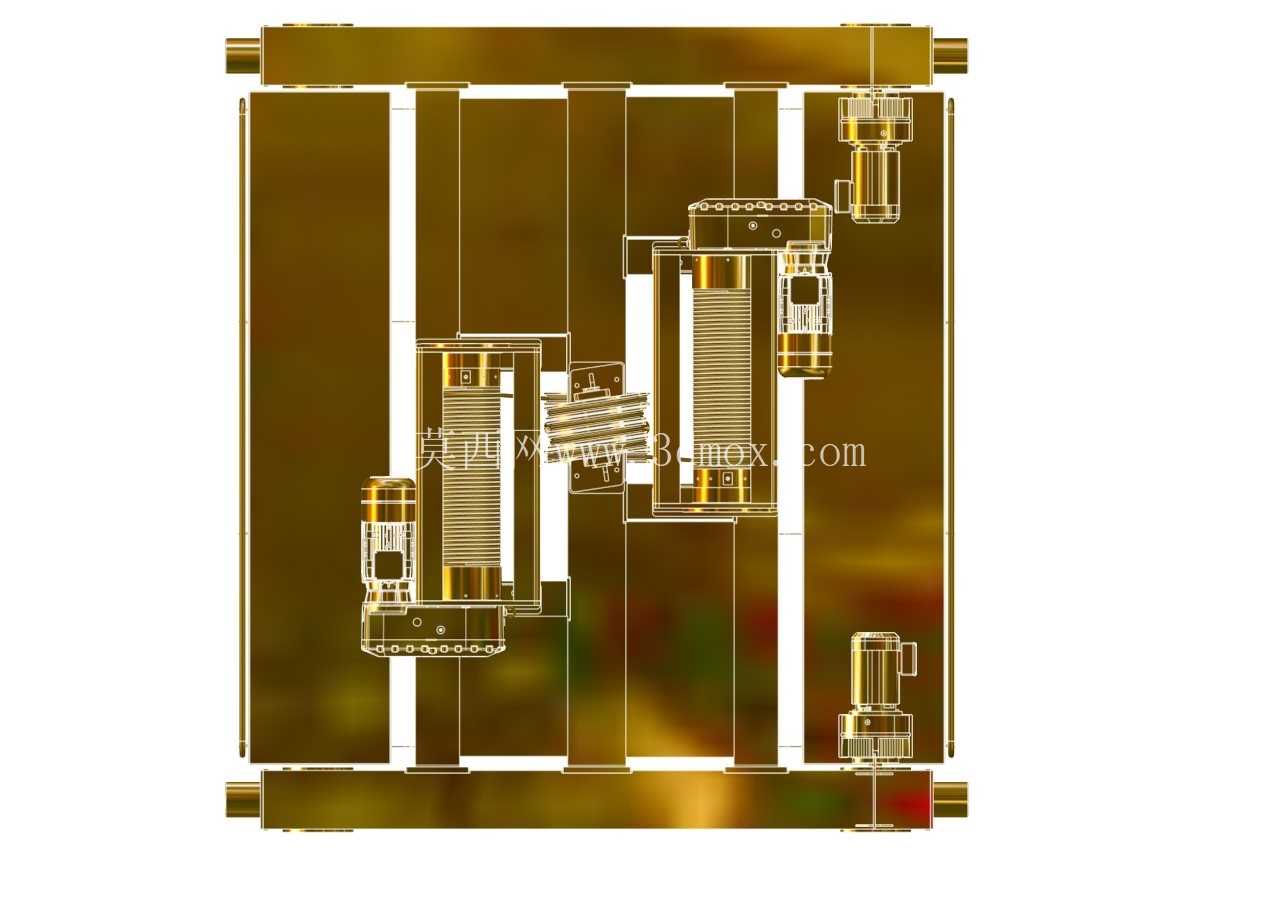

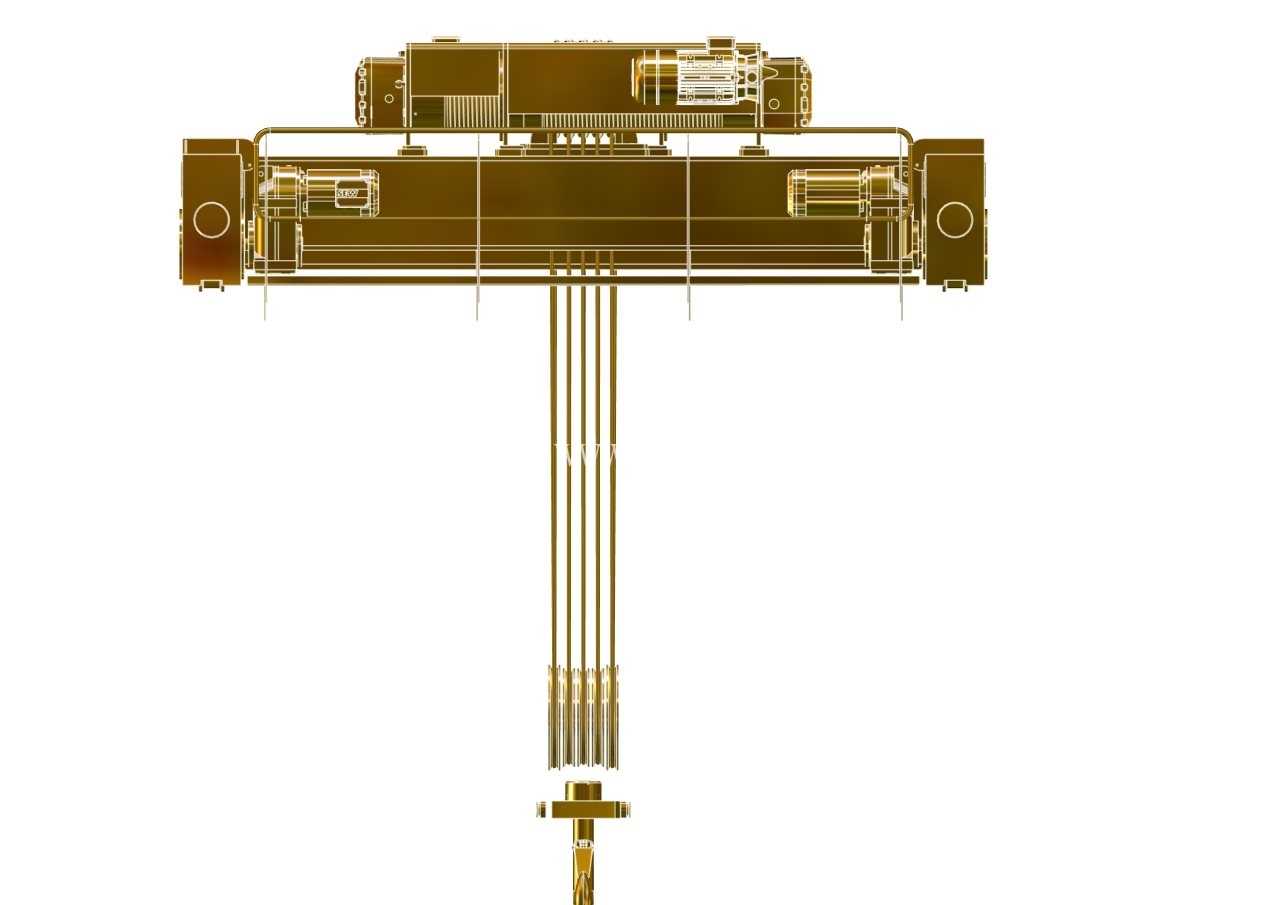

　　从功能设计逻辑上看，两套独立的起重葫芦沿主梁的工字钢轨道布设，既可以单独动作完成小范围、单吊点的轻型工件吊运，也可以通过电气联锁实现双葫芦同步起升、同步行走，针对长轴类构件、钢结构梁、预制模具这类长度较大、单点起吊易产生形变的工件，能够通过调整两个葫芦的间距匹配工件的吊点位置，避免吊运过程中工件倾斜、滑脱、结构变形的问题，相比单葫芦起重机，作业适配性提升明显。主梁部分采用箱型梁焊接结构，内部布置纵向加劲肋，在控制整体自重的前提下保证了主梁的静刚度与动刚度，即使在双葫芦同时满载运行至主梁跨中位置时，主梁的下挠量也能控制在工程允许的范围内，不会因为长期负载产生永久性结构形变。端梁部分采用分体式连接结构，与主梁通过高强度螺栓组刚性连接，行走轮组采用双轮缘设计，能够卡合在厂房轨道的顶面与侧面，避免设备运行过程中出现脱轨、啃轨的问题，端梁上布置的行走驱动机构采用低速大扭矩传动方案，启动与制动过程平缓，不会因为启停冲击造成吊重晃动。

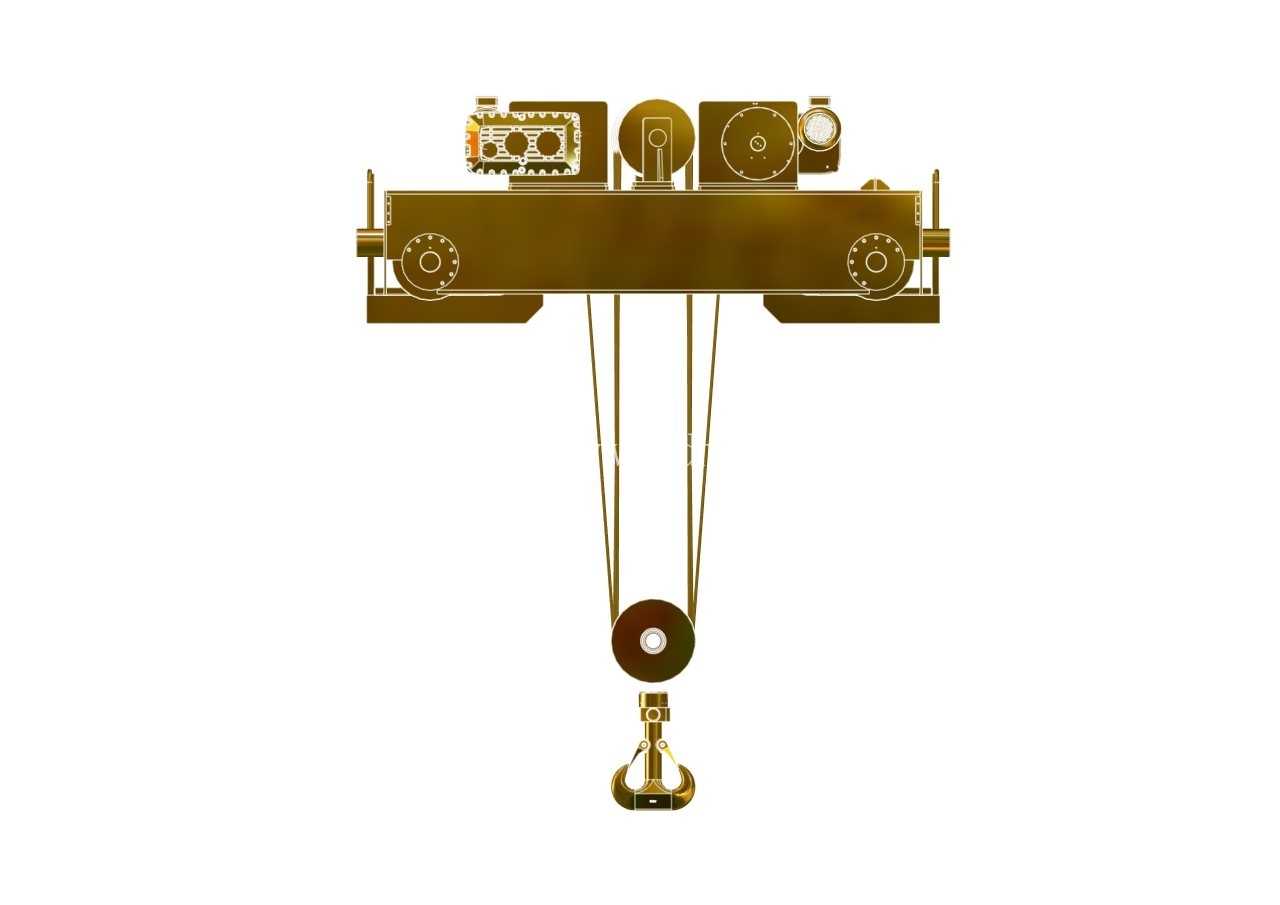

　　起重小车部分的走台周边设置了高度符合安全规范的防护栏杆，方便运维人员登上主梁对葫芦机构、行走线路做日常检修维护，钢丝绳卷筒采用多层缠绕设计，绳槽经过精加工处理，能够保证钢丝绳在收放过程中排列整齐，避免出现乱绳、咬绳的问题，延长钢丝绳的使用寿命。吊钩组配备了动滑轮组与防脱棘爪，在降低单根钢丝绳受力的同时，防止吊索具从吊钩内意外脱出，提升作业过程的安全性。整套结构的设计过程中，充分考虑了现场安装的便捷性，主梁与端梁的连接法兰做了定位止口设计，现场安装时不需要反复调整同轴度，只需要对准止口拧紧连接螺栓即可完成主体结构的拼装，电气布线全部沿主梁内侧的走线槽布设，既避免了线缆被吊物剐蹭，也方便后期线路故障的排查与更换。针对不同厂房的轨道安装误差，端梁的行走轮组设置了一定范围的水平调节余量，能够抵消轨道安装时的平行度、直线度误差，保证设备全程运行顺畅无卡滞。在实际作业场景中，这类双葫芦桥式起重机还可以根据用户需求加装超载限制器、起升高度限位器、行走行程限位器等安全附件，进一步提升设备运行的安全冗余，避免超载、冲顶、越位等违规作业带来的设备损坏与安全风险。
