28米作业幅度车载起重作业平台结构设计

　　在市政工程运维、户外设备安装、中小型物料转运的作业场景里，28米幅度的车载起重平台一直是兼顾机动性与作业覆盖能力的核心设备，不同于固定工位的起重装置，这类搭载在车辆底盘上的作业平台不需要额外的转运挂车，可直接沿市政道路、施工便道快速转场，抵达作业点后能快速完成支腿调平进入作业状态，对于零散分布的高空安装、轻型物料吊装作业来说，能大幅减少设备转场的等待时间，提升零散作业的整体效率。

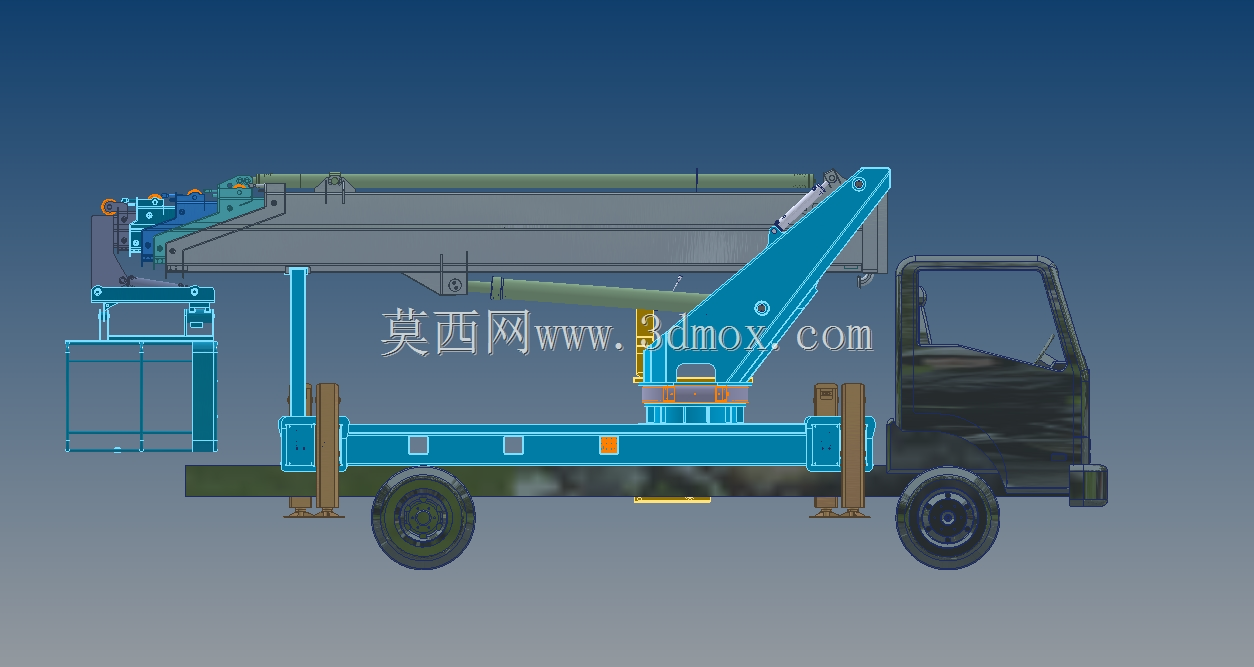

　　这款28米车载起重平台的设计，首先围绕车载底盘的承载边界做结构匹配，整套臂架收拢状态下的整体轮廓完全符合道路通行的外廓尺寸要求，不会出现超宽、超高的通行限制，转场过程中臂架沿车辆纵向轴线收拢固定，重心与底盘承载中心重合，避免行驶过程中出现偏载晃动的问题。作业状态下的28米最大作业幅度，覆盖了常见的多层建筑外墙作业、路灯运维、交通标识安装、园林绿化修剪等场景的作业半径需求，不需要频繁挪动车辆位置就能覆盖扇形作业区域，减少场地内反复挪车的对位时间。

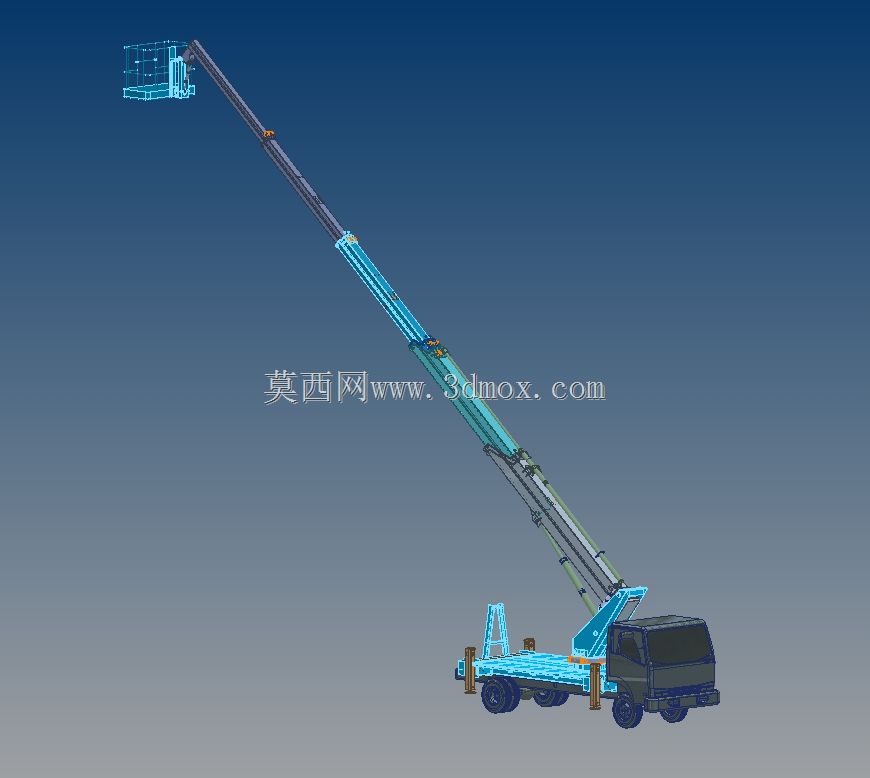

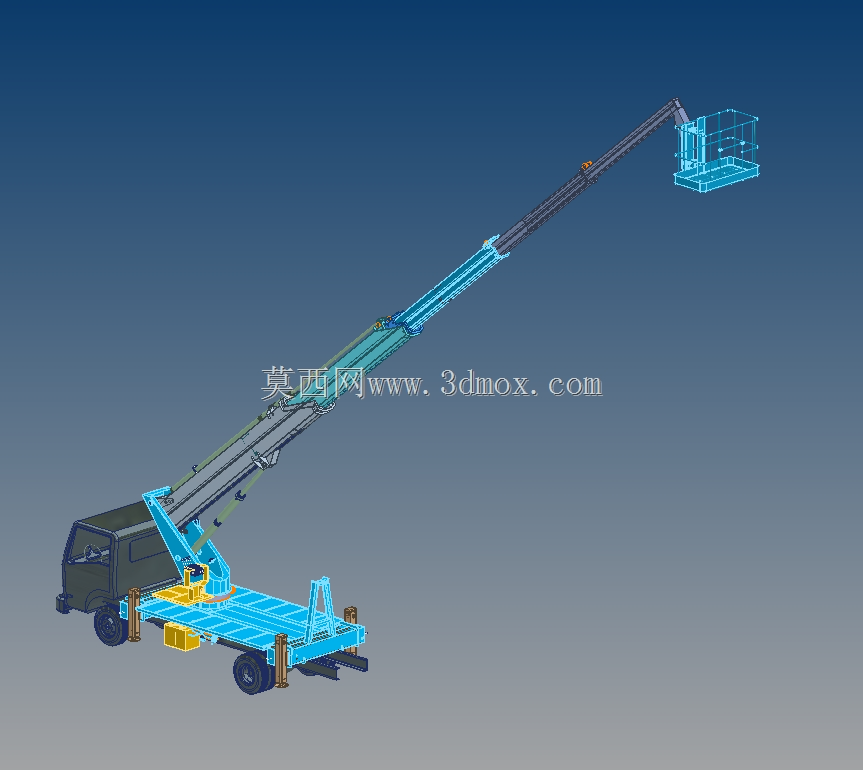

　　从功能结构来看，这套平台的臂架采用多节伸缩的箱型结构设计，每一节臂的截面尺寸都做了梯度匹配，从根部到臂头逐步收窄，在保证臂架整体抗弯、抗扭刚度的前提下，尽可能降低臂架自身重量，减少对底盘承载的冗余负荷。臂架的伸缩动作采用内置的驱动结构配合导向滑块，每一节臂的伸缩行程都做了硬限位与软限位双重保护，避免伸缩过位造成结构卡滞或者脱出。平台末端的作业斗额定承载匹配常规作业的人员加工具重量，周边设置了符合安全规范的防护栏，作业斗与臂架的连接位置设置了调平机构，不管臂架处于什么幅度、什么仰角状态，作业斗始终保持水平状态，避免作业人员出现倾斜失重的风险。

　　设计过程中，支腿结构的布置是重点考量的部分，四个可伸缩的液压支腿分别布置在车辆底盘的四角位置，伸出后的支撑跨距足够覆盖28米幅度下的整机稳定力矩需求，每个支腿都设置了独立的液压锁，即使液压管路出现意外泄压，支腿也不会出现回缩失稳的问题。支腿底部配备了大尺寸的支撑垫板，能分散对地面的压强，在硬化路面、压实的施工便道上都能稳定支撑，不会出现支腿沉陷的问题。支腿的操作位置设置了直观的水平指示装置，操作人员在调平过程中可以快速观察整机的水平状态，将倾斜角度控制在安全作业的允许范围内。

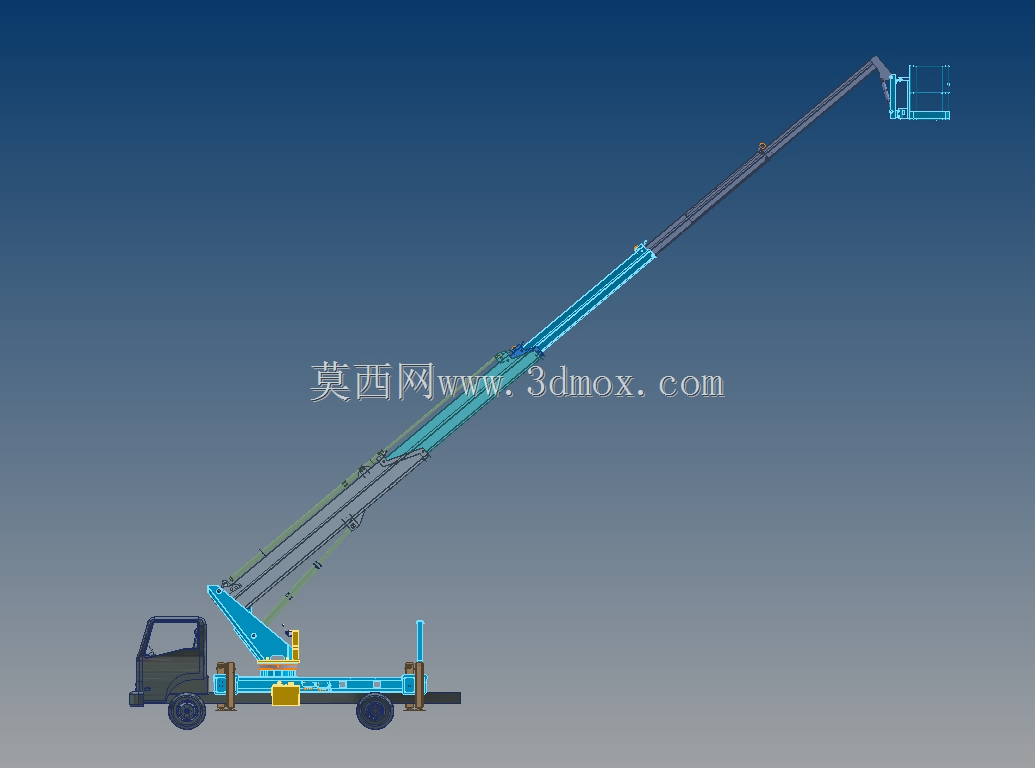

　　臂架的变幅机构采用液压缸驱动，变幅角度范围覆盖从收拢状态的贴附位置到最大仰角位置，在不同仰角下对应的作业幅度、额定起重量都做了对应的力矩限制匹配，当作业幅度接近额定载荷的临界值时，系统会自动切断危险方向的动作，只允许安全方向的操作，避免超载引发的整机失稳。臂架的回转机构采用回转支承配合减速驱动，可实现360度连续回转，回转过程中设置了缓冲启停控制，避免突然启停带来的臂架晃动，传递到作业斗位置的晃动量控制在人体可接受的范围内，减少高空作业人员的不适感。

　　整套结构的安装边界完全匹配常规中型载重卡车的底盘安装孔位，不需要对底盘做大规模的切割改装，上装部分的安装支架采用螺栓连接加焊接的复合固定方式，保证上装与底盘连接的可靠性，同时也方便后期的维护拆解。液压管路的布置沿着臂架内侧的走线槽固定，避开臂架伸缩过程中的运动干涉位置，管路外侧设置了防护拖链，避免臂架伸缩过程中管路被拉扯、磨损。电气控制线路与液压管路分开布置，减少液压系统对电气信号的干扰，各个动作的控制信号传输稳定，操作响应没有明显延迟。

　　在实际作业场景中，这类28米幅度的车载起重平台，相比更大吨位的汽车吊，有着更小的车身尺寸，能进入狭窄的居民小区、老旧城区的巷道开展作业，相比剪叉式、桅柱式的高空作业平台，又有着更大的作业幅度与跨越障碍的能力，能越过绿化带、沿街的低矮障碍物，将作业人员和工具送到指定的作业位置。比如在老旧小区的外墙管线改造作业中，车辆可以停在小区道路上，臂架伸出越过一楼的院落围墙，直接抵达三楼、四楼的外墙作业位置，不需要破坏小区内的绿化设施，也不需要占用过多的通行空间。在交通标识的安装维护作业中，车辆可以停在应急车道或者路边停车位，臂架伸出覆盖到车道上方的标识安装位置，不需要长时间封闭整条车道，减少对道路通行的影响。

　　结构设计过程中，对臂架在不同幅度下的挠度做了仿真校核，在28米最大幅度、额定载荷下，臂头的静挠度控制在安全允许范围内，不会出现明显的下沉晃动，作业过程中平台的稳定性足够支撑人员手持工具开展安装、维修作业。各个铰接点的轴承都采用了密封式的润滑结构，能适应户外多尘、淋雨的作业环境，减少日常维护的润滑频次，延长铰接部件的使用寿命。臂架的表面涂装采用户外耐候的涂层工艺，长期在户外紫外线照射、雨水冲刷的环境下，也不会出现快速锈蚀、涂层脱落的问题，降低设备长期使用的维护成本。
