多孔镂空球形曲面结构设计

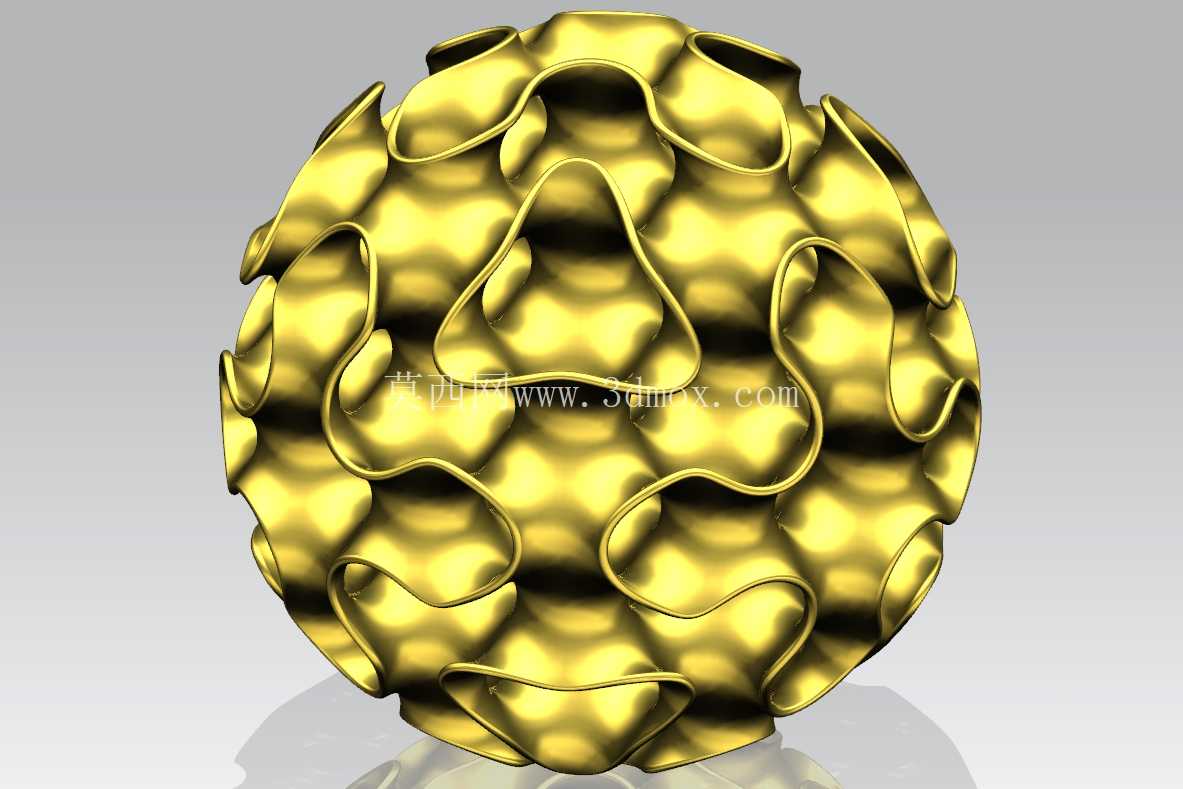

　　这款多孔镂空球形结构，最初是针对减压阀内部流体整流、均压需求开发的核心构件，在实际工况中，这类带连续曲面过渡的多孔球结构，主要安装在减压阀的阀腔中段，承担流体分流、紊流消减、压力梯度均匀化的作用，避免高压流体直接冲击阀芯密封面，延长阀内易损件的服役周期。不同于常规实心球芯或者直通孔球芯的设计，这款结构的所有孔洞边缘都做了连续的波浪形曲面过渡，没有尖锐的直角棱边，流体经过每个孔洞时不会产生明显的涡流区，能有效降低流体通过时的啸叫与振动，这一点在高压气体、洁净流体输送的减压阀工况中尤为重要——常规直孔球芯在高压差工况下，孔边的涡流不仅会带来噪音，长期冲蚀还会造成孔边材料剥落，影响调压精度。

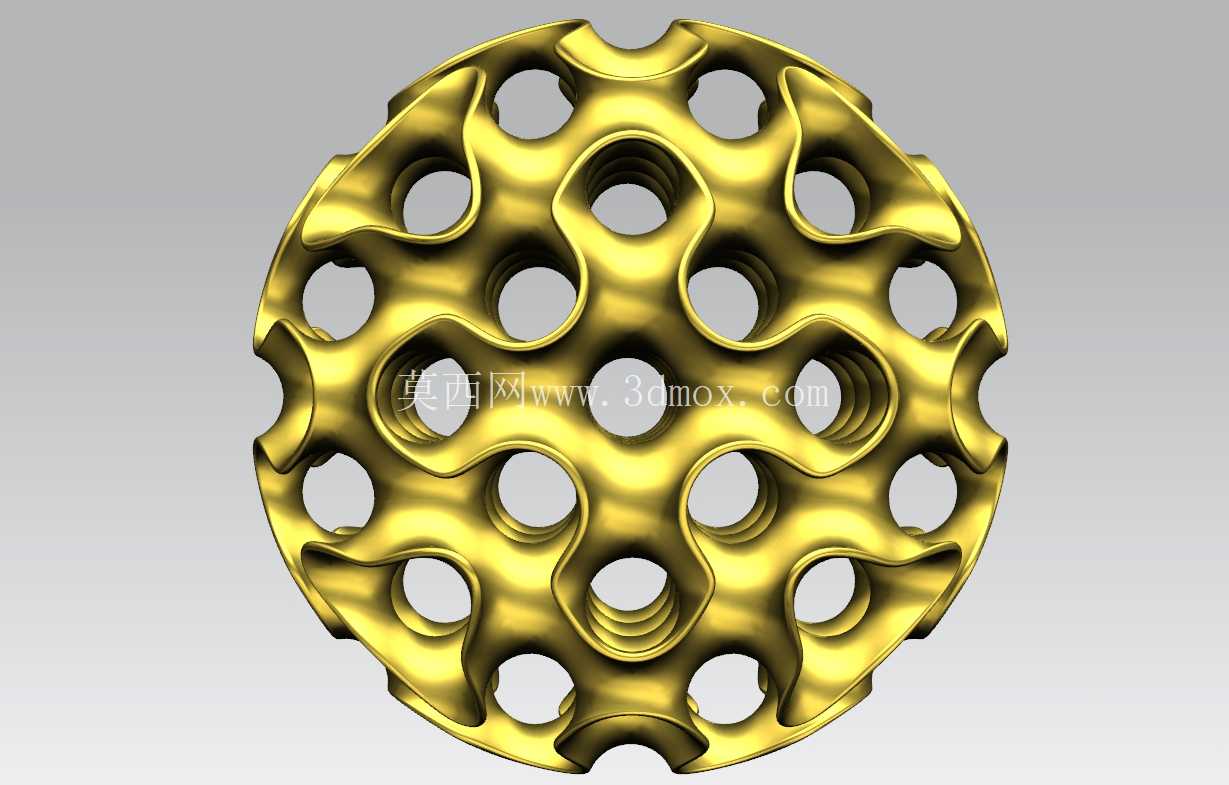

　　从设计思路上看，整个球体的曲面构建是基于球面基准做的拓扑优化，首先确定球体的公称通径匹配对应减压阀的阀腔通径，所有孔洞的分布沿球心做中心对称排布，保证流体从任意方向进入阀腔时，都能经过均匀的分流通道，不会出现单侧流量偏大导致的阀芯偏载。每个孔洞的轮廓不是简单的圆形直切，而是沿着球面的法向做渐变过渡，孔的入口端做了圆弧导角，出口端和球面的波浪形筋位平滑衔接，筋位的厚度从孔边到球的实体核心区做渐变增厚，既保证了整体结构的抗压强度，又尽可能降低了整体重量，同时减少了流体在筋位背面的滞流区。

　　在安装边界上，球体的上下两端预留了和阀杆配合的定位轴颈基准面，轴颈的同轴度公差需要控制在0.02mm以内，保证球体转动调压时不会出现卡滞，球体的外球面和阀座密封面的配合区域，特意避开了镂空孔洞的分布区，预留了足够宽度的密封带，避免镂空区域影响密封性能。实际建模过程中，这类连续波浪曲面的构建需要注意曲面的G2连续，避免出现曲面褶皱导致的流体阻力突变，所有筋位的过渡圆角都统一做了R2以上的处理，既方便后续的加工或者3D打印成型，也能减少应力集中——在高压工况下，尖锐棱边的应力集中系数会是平滑过渡区的3倍以上，很容易在压力波动时出现疲劳裂纹。

　　这类结构除了用在减压阀的整流内件上，经过尺寸调整后也可以用在过滤器的导流内芯、流体混合器的分散构件上，对称的多孔结构能让多股流体在经过球体时充分剪切混合，不需要额外增设混合叶片就能达到不错的混合效果。需要注意的是，不同工况下的孔洞开孔率需要做对应调整：用于高压减压阀工况时，开孔率控制在35%-40%，保证筋位有足够的强度承受压差；用于低压流体混合工况时，开孔率可以提升到55%左右，降低流体通过的阻力损失。整个结构的壁厚设计遵循等强度原则，非配合区域的筋位壁厚根据受力方向做差异化设置，流体冲击正面的筋位厚度比背面厚15%左右，在不增加整体重量的前提下提升抗冲蚀能力。另外，球面的镂空排布做了错位处理，相邻层的孔洞不在同一条流体流线上，避免流体直接贯穿球体造成的整流效果下降，流体经过球体时需要经过至少两次曲面导流，动能被均匀耗散，压力波动会被平滑削减，这也是这类结构相比传统直孔整流件的核心优势——传统直孔整流件只能对固定方向的流体做整流，一旦流体入射角度出现偏差，整流效果会大幅下降，而这种中心对称的波浪曲面多孔结构，对不同入射角度的流体都有稳定的均压效果，适配减压阀在不同开度下的流体流向变化。
