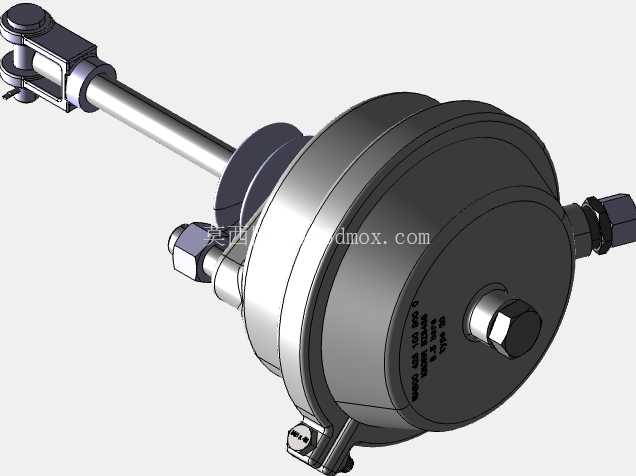

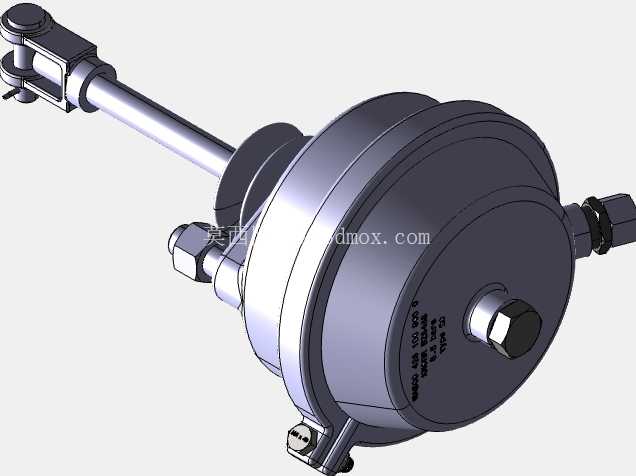

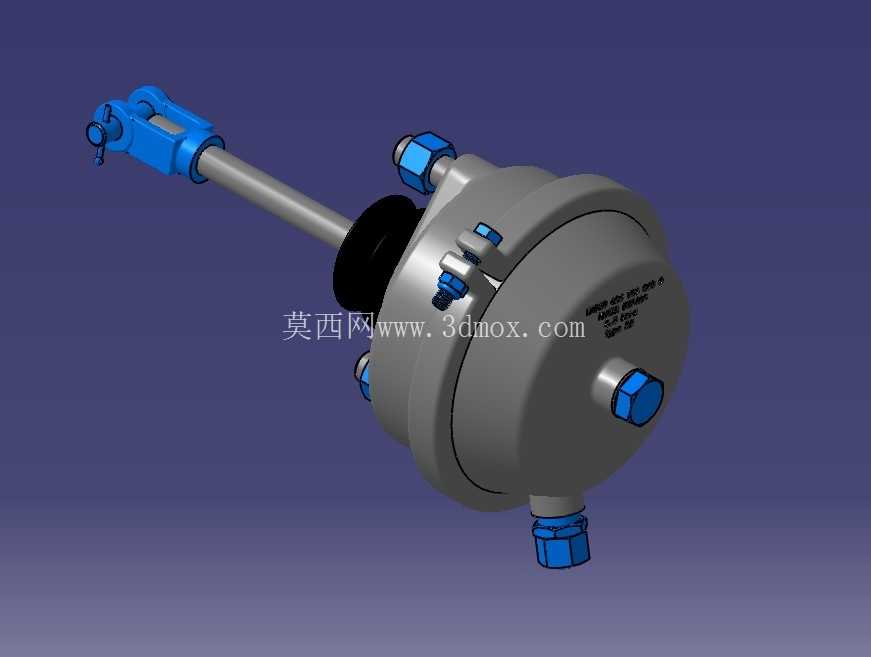

WABCO20型断裂状态隔膜式制动气室结构

　　商用车气压制动回路里，这类隔膜式执行部件是把压缩空气压力转化为机械推力的核心单元，日常跑干线物流的重卡、城郊运营的客车底盘上，制动气室的安装位置集中在车桥两侧，直接连接制动调整臂与凸轮轴，一旦隔膜出现撕裂、壳体密封失效，会直接导致对应轮位制动推力不足，甚至出现制动跑偏的安全隐患。这次呈现的断裂状态结构，还原了隔膜破损后部件的内部形态，能帮结构设计人员直观理解失效位置的应力集中点，不用完全拆解报废件就能观察故障形态。

　　从实际装车场景看，WABCO20型气室的额定工作气压覆盖商用车常规0.6-0.8MPa的供气范围，推杆行程的设计边界要匹配鼓式制动器的间隙补偿量，正常状态下推杆推出的直线度偏差不能超过1.5mm，否则会造成调整臂偏磨，缩短制动系统维保周期。建模的时候特意保留了断裂隔膜的残边形态，能看到隔膜夹布层的分层结构——实际产品里隔膜是中间夹尼龙帘布的橡胶复合件，断裂往往从帘布层与金属压边的结合位置开始，长期往复动作加上气压交变载荷，会让橡胶层先出现微裂纹，再逐步扩展到整个截面撕裂。

　　安装边界上，这个气室的壳体采用冲压钢件焊接成型，端盖上的三个螺栓安装孔呈120度均匀分布，孔位中心圆直径是行业通用的安装尺寸，能直接适配主流商用车桥的气室支架，不需要额外做转接板。推杆端部的叉形接头销孔尺寸匹配制动调整臂的连接销，装配的时候要保证叉头开口方向与调整臂摇臂运动平面平行，不然会出现推杆别劲，不仅会额外消耗气压推力，还会加速隔膜的非正常磨损。进气接头的螺纹规格是标准气动管螺纹，能直接对接整车的尼龙制动气管，密封靠接头自带的O型圈，不需要额外缠生料带避免杂质进入气路。

　　设计思路上，这类隔膜气室的复位弹簧刚度经过匹配，既保证断气的时候推杆能快速回位，解除制动拖滞，又不会因为弹簧刚度过大，导致正常制动时需要更高的气压才能推动推杆，浪费空压机的输出功率。端盖上的螺栓紧固力矩有严格要求，力矩过小会造成压边处漏气，力矩过大则会压裂隔膜的边缘橡胶层，埋下早期断裂的隐患。建模过程中还原了壳体外部的冲压加强筋，这些筋条不是随意布置的，是根据气压加载时壳体的形变云图设计的，能在不增加壳体壁厚的前提下提升承压能力，降低部件整体重量。

　　断裂状态的呈现，还能帮售后维保人员快速判断故障模式：如果隔膜断裂位置在中心推杆连接区域，往往是推杆偏斜造成的局部应力过大；如果断裂位置在周边压边处，大多是紧固力矩不均或者隔膜老化导致的。在做三维装配校核的时候，这个模型可以用来模拟气室失效后的推杆运动轨迹，检查失效状态下会不会和周边的桥壳、悬架杆件、气管线束发生运动干涉，给整车底盘布置提供失效场景下的校核参考，避免部件断裂后打坏周边其他零部件，扩大故障范围。

　　实际选型的时候，要注意气室的有效作用面积，20型对应的是20平方英寸的有效膜片面积，这个参数直接决定了相同气压下能输出的推力大小，匹配不同吨位的车桥时，要根据制动器所需的凸轮轴力矩倒推需要的气室推力，选小了会制动力不足，选大了则会造成制动过于灵敏，容易出现车轮抱死的情况，还会增加部件成本和安装空间占用。模型里保留的所有外部接口尺寸都和实物一致，做制动系统台架试验的虚拟仿真时，可以直接导入模型搭建试验台架，模拟不同气压输入下的推杆输出力特性，减少实物样机的试制次数，缩短研发周期。
