手动纽扣铆接工装结构设计

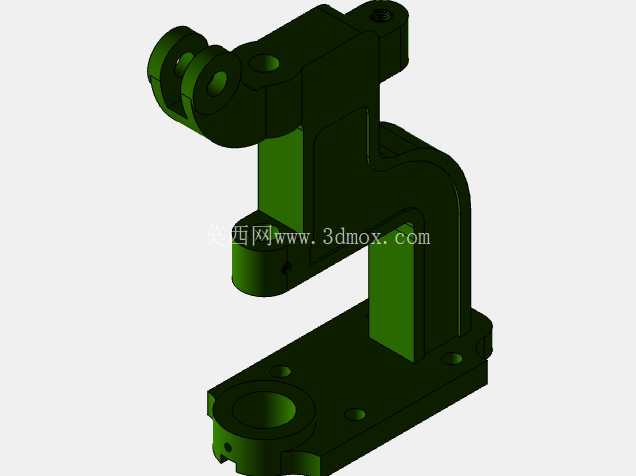

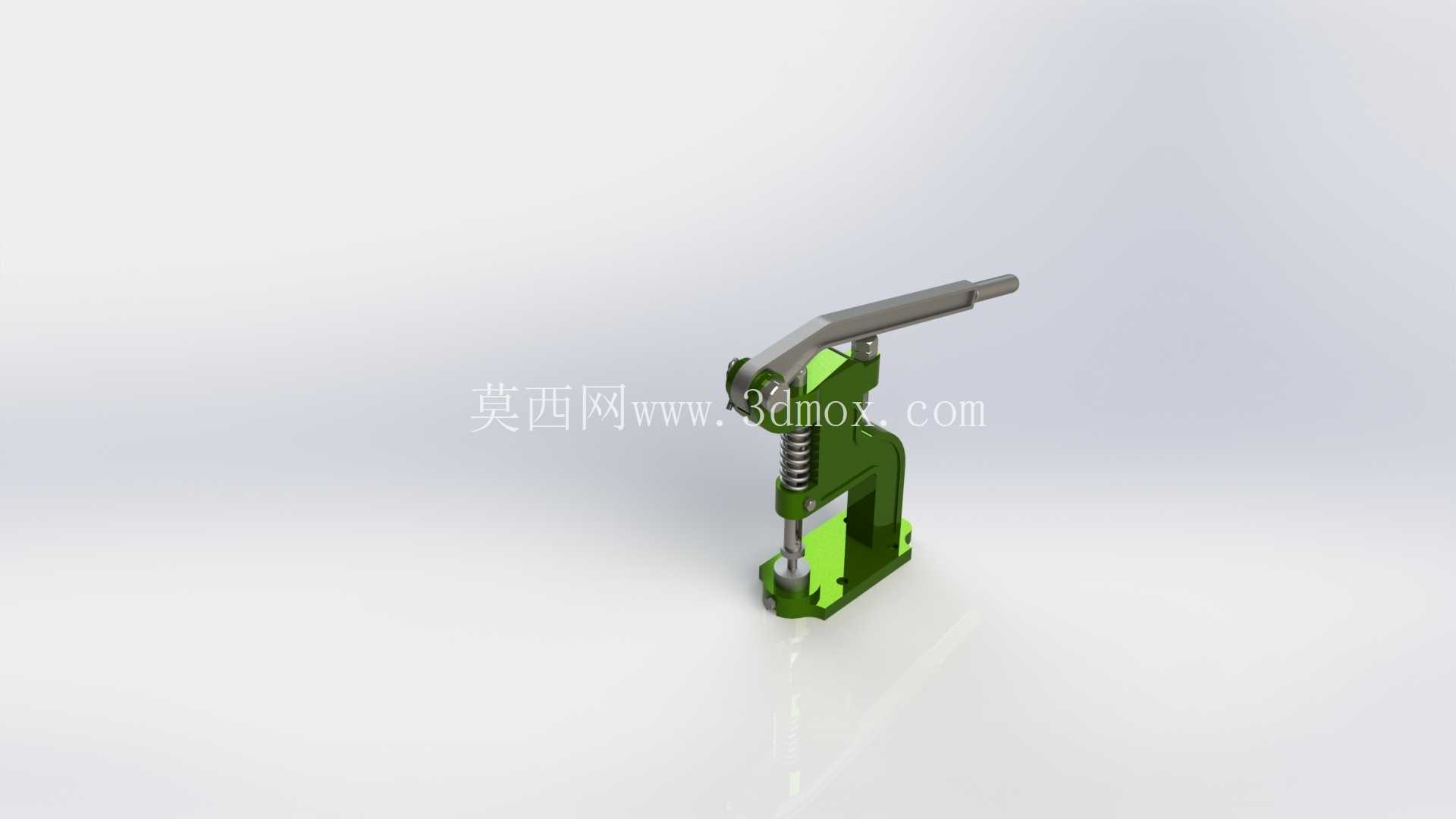

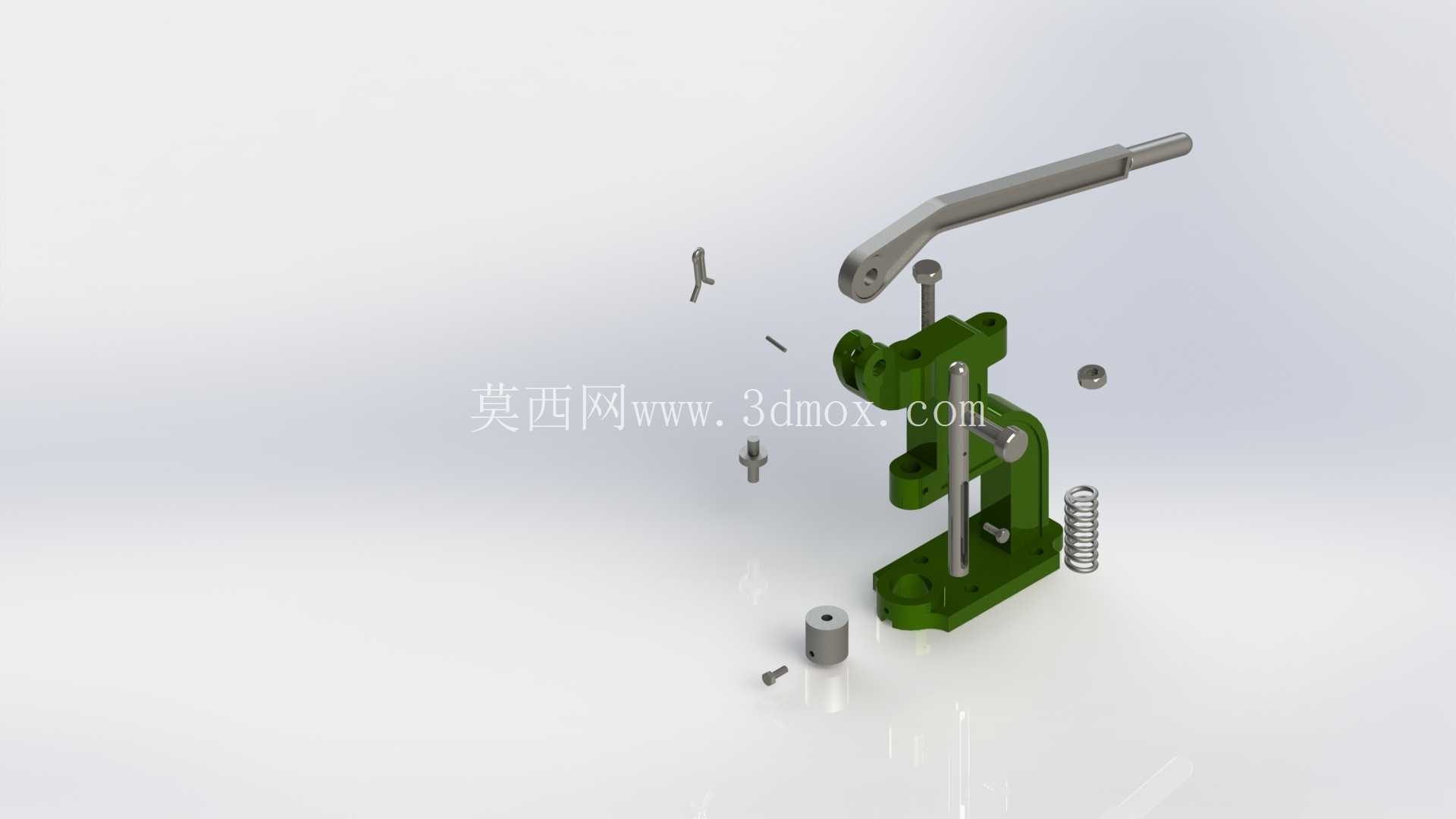

　　机架主体采用铸铁材质的一体式结构设计，能够在压接过程中承受足够的反作用力，避免机架变形导致的铆接错位问题，压头的导向部分集成在机架的竖直立柱内，配合复位弹簧实现压头的自动回位，操作人员只需要扳动手柄就可以完成压接动作，松开手柄后压头自动抬升，不需要额外的复位操作，单步作业的循环时间可以控制在两秒以内，熟练操作人员的单人作业效率可以满足小批量订单的交付需求。杠杆力臂的设计经过了力学配比优化，手柄的长度与压头行程的传动比经过反复校核，正常成年操作人员只需要施加不到十公斤的握力，就可以在压头端输出超过三百公斤的压接力，足够满足各类金属纽扣、牛仔钉、空心铆钉的铆接变形需求，不会出现压接不牢、铆钉开裂的问题。在服装辅料加工、小五金件铆接的零散加工场景里，这类手动杠杆式铆接工装的使用频率远高于大型自动化铆接设备，尤其适合小批量打样、维修补件、个体加工户的日常生产需求，不需要外接气源或者电源，依靠纯机械结构就能完成纽扣、铆钉类零件的压合铆接作业。从结构设计逻辑来看，这款工装采用了立式C型开式机架结构，这种结构的最大优势是操作空间开放，操作人员可以从三个方向取放工件，不会被机架结构干涉，对于尺寸差异较大的各类纽扣、空心铆钉、小型五金冲件都有足够的适配空间。

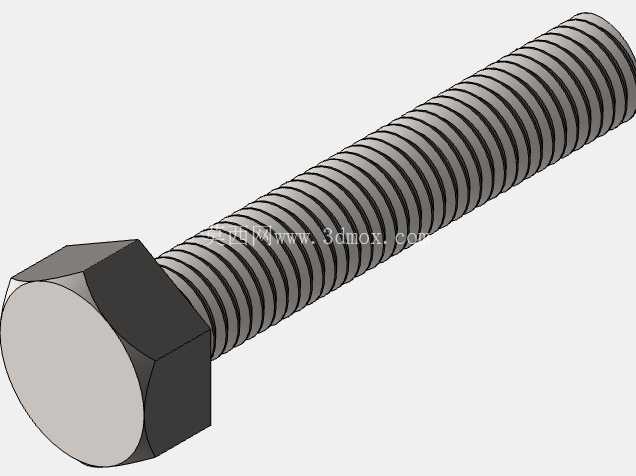

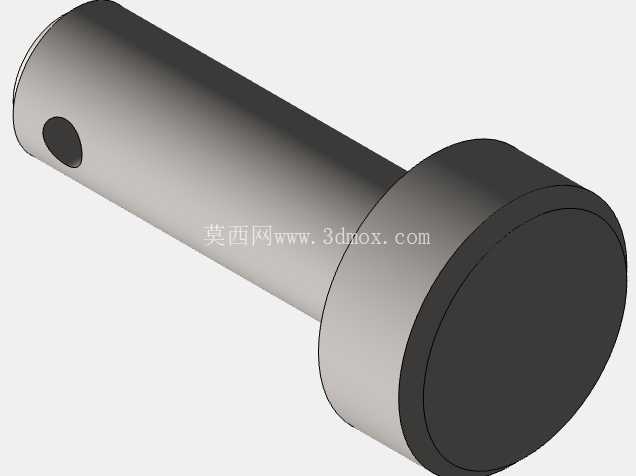

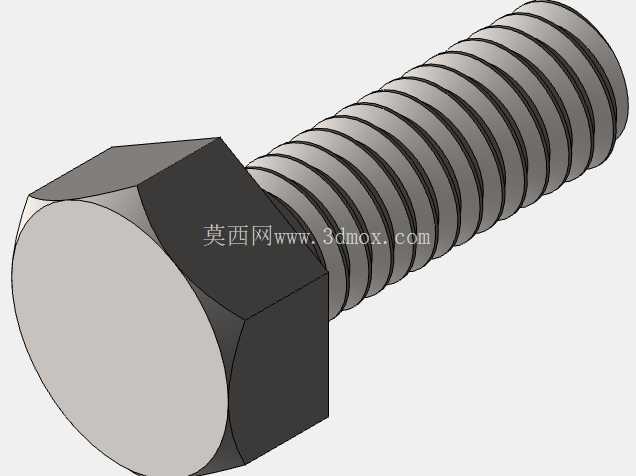

　　压头与底座的同轴度设计控制在0.1毫米以内，底座上预留了通用的工件定位槽，可以根据不同规格的纽扣更换对应的定位镶件，不需要整体更换工装，只需要松开压头的锁紧螺丝更换对应尺寸的压头，再替换底座上的定位套，就可以适配3毫米到12毫米直径范围内的各类铆接件，换型时间不超过五分钟，非常适合多品种小批量的加工场景。安装边界方面，这款工装的底座预留了四个螺栓安装孔，可以直接固定在木质或者金属工作台面上，不需要额外的安装基座，整体高度不到三百毫米，工作台面占用面积不到A4纸大小，不会占用过多的车间操作空间，对于空间有限的加工门店、打样车间来说适配性极强。

　　实际使用过程中，这类手动铆接工装的故障率极低，所有传动部件都暴露在可视范围内，日常只需要定期在铰接点、导向柱位置涂抹少量润滑脂就可以维持长期稳定运行，不需要复杂的维护保养，相比气动铆接机来说，没有气管漏气、气压不稳的问题，也不会产生气动设备的排气噪音，在居民区附近的加工门店使用也不会造成噪音扰民的问题。从结构细节来看，手柄部分采用了弯折的圆钢设计，握持位置符合人体工程学角度，长时间操作也不会出现手腕酸痛的问题，复位弹簧的刚度经过匹配，既可以保证压头快速回位，也不会因为弹簧力过大导致操作费力，压头的行程设置为三十毫米，足够避让取放工件的空间，不会出现压头过低刮伤工件表面的问题。

　　在服装加工行业的辅料安装环节，这类工装还可以拓展用于四合扣、气眼、撞钉等多种服装辅料的压装，只需要更换对应的模具配件就可以实现一机多用，不需要单独采购多台专用设备，能够大幅降低小型加工户的设备投入成本。机架的C型开口深度设计为一百二十毫米，足够容纳大部分服装面料的折叠厚度，即使是多层牛仔面料、皮革面料的铆接作业，也可以轻松将工件放到压头下方，不会因为开口深度不足导致面料无法放平，出现铆接位置偏移的问题。导向柱与机架之间采用了铜套滑动配合，相比直接的钢对钢摩擦，铜套的耐磨性能更好，长期使用也不会出现导向间隙变大的问题，能够长期维持压接的同轴度精度，避免因为压头偏移导致的纽扣铆歪、铆钉变形不对称的次品问题。
