带滚轮摆杆式微动行程检测开关结构

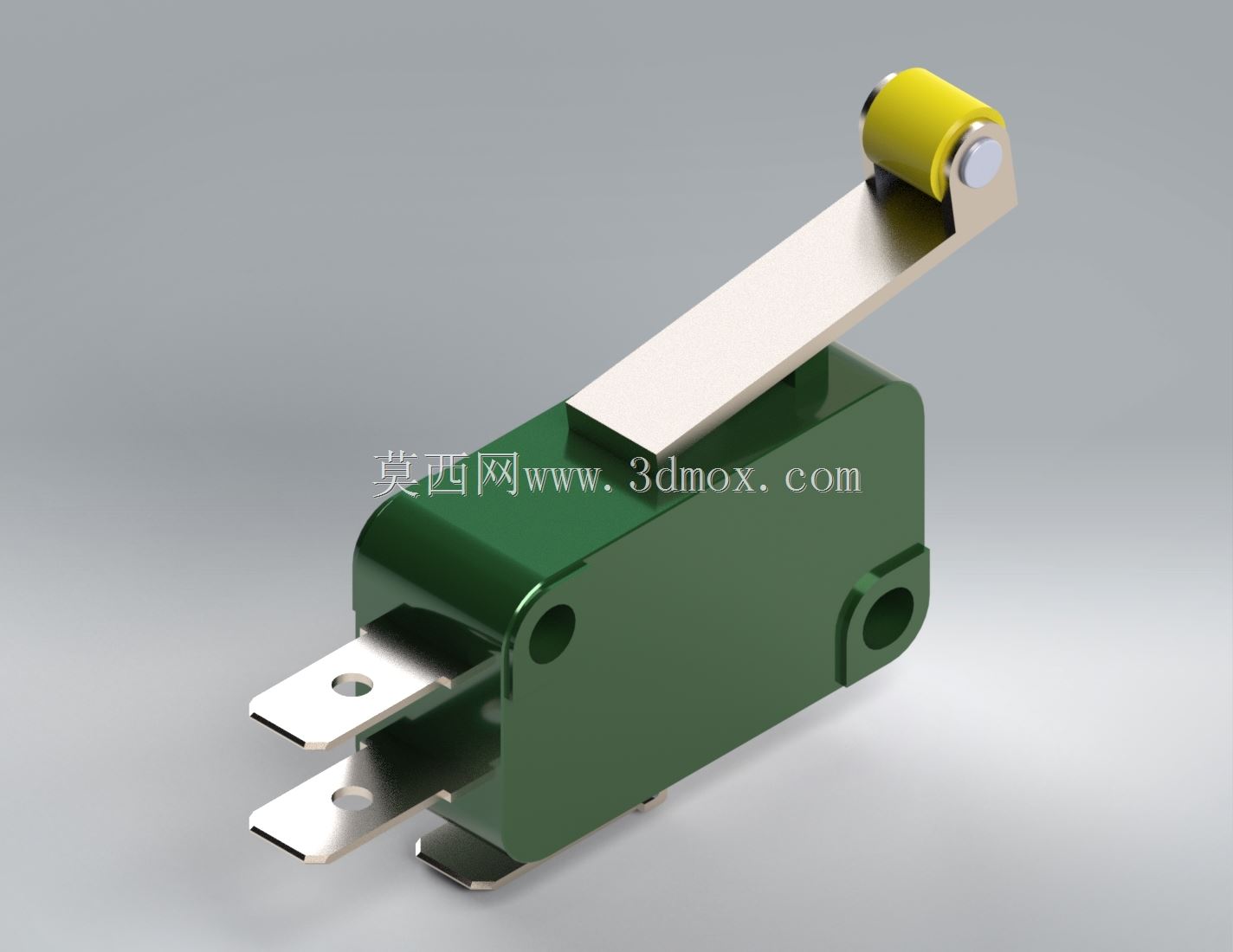

　　这款带滚轮摆杆的微动检测元件，在工业自动化生产线、小型机电设备、家电控制回路里都有极高的出镜率，核心作用是把机械位移信号转化为电信号，实现位置限位、行程到位检测、工件存在性判断这类基础但关键的控制逻辑。从结构设计来看，主体采用绝缘耐温的工程塑料壳体，既保证内部导电触点与外部安装结构的电气隔离，也能适配多数工业场景的常规温湿度、轻度油污环境，壳体两侧预留的带孔安装耳，是给设备安装预留的固定位，安装孔的中心距、孔径都适配行业通用的M3螺丝固定规格，安装时不需要额外做转接支架，直接在设备安装板上打对应孔位就能完成固定，安装边界清晰，不会和周边的走线、相邻元件产生空间干涉。

　　摆杆部分采用金属弹片基材搭配端部的尼龙滚轮，滚轮的设计是为了减少和被检测工件之间的摩擦阻力，当工件移动触碰到滚轮时，摆杆绕转轴转动，触发内部的瞬动触点机构，瞬动结构的优势在于触点切换速度和摆杆的动作速度无关，哪怕是缓慢的位移触发，也能实现触点的快速通断，避免触点间拉弧烧蚀，延长元件的电气寿命。底部伸出的两个插片式接线端子，是行业通用的6.3mm快插端子规格，接线时不需要焊接，直接压接对应规格的冷压端子就能插装完成，接线效率高，也方便后期维护更换。

　　在实际选型应用时，要注意摆杆的触发角度和行程余量，这款结构的摆杆最大转动角度在30度左右，触发行程在2mm到3mm之间，安装时要预留足够的摆杆活动空间，不能让摆杆在非触发状态下就受到外力挤压，也不能让工件触发时摆杆超过最大转动角度，否则会造成内部弹片塑性变形，导致开关失效。内部的触点采用银合金材质，能承载常规的控制回路电流，适配DC24V、AC220V等常见的控制电压等级，在轻工机械、包装设备、输送线的工位检测场景里，这类开关常用来检测工件是否到位、柜门是否关闭、机构是否运行到极限位置，相比光电类检测元件，它的抗干扰能力更强，不会受粉尘、光线变化的影响，在工况相对恶劣的场景里可靠性更高。

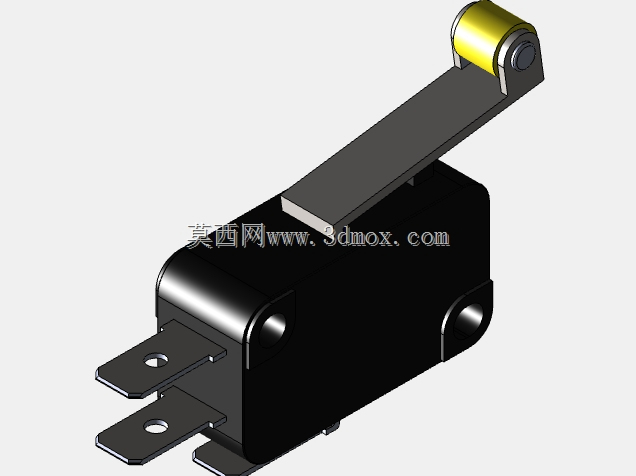

　　从建模细节来看，整个结构还原了实际产品的装配关系，壳体的分型线、摆杆的转轴配合间隙、端子的倒角细节都做了还原，在做设备整体装配仿真时，可以直接导入这个模型做干涉检查，验证安装空间是否足够，摆杆动作时会不会和周边的工件、机构产生碰撞，也能用来做电气布线的参考，确认接线端子的朝向是否方便走线，避免后期实际装配时出现走线干涉、安装空间不足的问题。很多刚入行的结构工程师在做小型设备的限位设计时，容易忽略这类开关的安装余量，要么把安装位置留得太靠内导致摆杆无法完全触发，要么留的空间太大导致触发不到位，参考这个精准的三维模型就能提前把安装位置、动作行程都核算清楚，减少后期打样调试时的修改成本。另外这类开关的摆杆长度、滚轮材质也可以根据实际场景做调整，比如需要更长触发距离的场景可以更换更长的摆杆，需要耐高温的场景可以把滚轮换成金属材质，但核心的壳体尺寸、安装孔位、端子规格都是行业通用的，互换性很强，不需要重新设计安装结构就能完成替换。
