龙门式双轴直线传动滑台模组结构

项目分类:3D打印机 发布时间:2024-12-12 ID:842568
  • 龙门式双轴直线传动滑台模组结构

  这套龙门式双轴直线传动结构,是桌面级数控运动设备的核心执行框架,目前在桌面级增材制造、小型数控雕刻、轻负载点位搬运场景中应用十分广泛。从实际落地的工况来看,这类结构的核心优势在于搭建门槛低、负载自重比合理,能够在有限的安装空间内实现平面范围内的高精度点位运动,不需要额外搭建复杂的铸铁床身,采用标准工业铝型材拼接即可完成基础框架的组装,对于小批量定制设备的开发来说,能够大幅缩短结构设计与加工的周期。

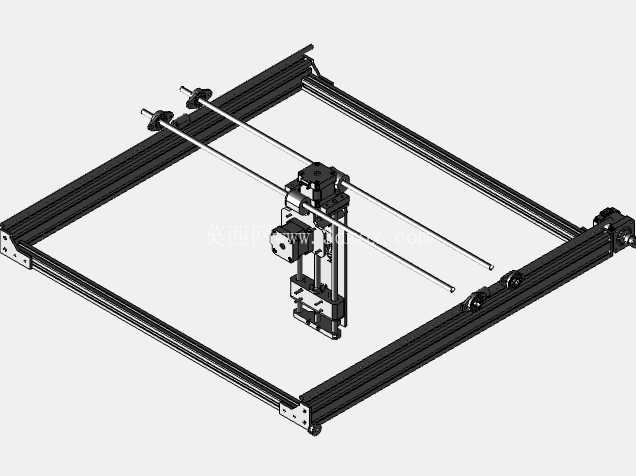

  从结构设计的逻辑来看,整体框架采用四边围合的铝型材搭建,两根平行布置的线性光轴作为X向运动的导向支撑,光轴两端通过型材端座固定在框架的前后横梁上,保证两根光轴的平行度公差控制在0.05mm以内,避免运动过程中出现卡滞、爬行的问题。横跨在两根光轴上的运动横梁集成了Y向的传动与导向结构,滑座通过直线轴承与X向光轴配合,由同步带或者丝杠驱动实现X方向的往复运动,滑座上搭载的垂直安装板则集成了Z向的运动单元,能够实现执行末端的上下位置调整,三个运动轴的配合可以覆盖整个框架内部的矩形工作区域,满足平面内任意点位的定位需求。

  在功能特性上,这套结构的运动部件全部采用标准化的外购件组装,直线轴承与光轴的配合间隙可以通过端盖的预紧螺丝进行调整,既能够保证运动的顺滑度,也可以在长期磨损后进行间隙补偿,延长整套结构的使用寿命。驱动端的电机安装座采用分体式设计,能够适配不同安装尺寸的步进电机或者伺服电机,不需要重新加工安装板就可以完成驱动部件的更换,对于设备的后期维护来说十分便利。传动端的同步带张紧结构集成在运动横梁的端部,通过调节螺丝就可以调整同步带的张紧力,避免传动过程中出现回程误差,保证点位定位的重复精度能够控制在0.1mm以内,满足大部分轻负载数控作业的精度要求。

  从安装边界的尺寸来看,这套结构的整体外轮廓尺寸可以根据实际作业需求调整铝型材的切割长度,常规桌面应用场景下的框架外尺寸控制在600mm×600mm以内,既能够保证足够的工作行程,也不会占用过多的桌面安装空间。安装时只需要保证框架底部的四个支撑点处于同一水平面,就可以避免框架变形导致的光轴扭曲,不需要额外制作厚重的安装底板。运动滑座的负载能力根据选用的光轴直径与传动部件规格有所区别,常规8mm直径光轴搭配的滑座可以承载2kg以内的末端执行器,完全能够满足桌面级3D打印的挤出头、小型雕刻机的主轴、点胶设备的胶阀等轻负载执行部件的安装需求。

  在实际设计选型过程中,需要重点关注两根平行光轴的同轴度与平行度误差,如果平行度误差超过允许范围,会导致直线轴承的磨损速度加快,运动过程中阻力增大,甚至出现电机丢步的问题。另外X向运动的传动带布置需要与光轴保持平行,否则运动过程中会出现皮带跑偏、磨损加剧的问题。滑座上的安装板预留了标准的孔位阵列,可以根据不同的执行部件需求加装转接板,不需要对原有结构进行打孔修改,能够快速适配不同的作业场景。这套结构的整体设计没有复杂的异形加工件,90%以上的零部件都可以采用标准工业配件组装,不仅降低了加工成本,也方便后期的备件更换,对于入门级数控设备开发者来说,是十分成熟可靠的基础运动框架方案。在实际运行过程中,这套结构的运动速度可以根据驱动电机的参数调整,常规步进电机驱动下可以达到150mm/s的运动速度,配合合理的加减速参数设置,能够保证运动过程平稳无冲击,不会因为惯性导致末端定位出现偏差。
