基于树莓派的环境监测气象站结构设计

　　这款小型环境监测气象站的结构设计，核心围绕嵌入式监测模块的集成需求展开，外壳采用SLS工艺打印成型，适配小批量试制与个性化场景的快速落地需求。从实际应用场景来看，这类小型监测设备可覆盖室内办公环境空气质量监测、小型农业种植棚室温湿度与气体浓度采集、实验室局部环境参数记录、个人DIY气象数据采集等多个场景，无需复杂的布线与安装流程，可独立完成数据采集、本地显示与无线传输全流程工作。

　　结构设计阶段首先要考虑核心元器件的布局合理性，主控选用Raspberry Zero作为核心控制单元，其板型尺寸小巧，可大幅压缩整机内部空间占用，布局时将主控板放置在壳体中部的支撑柱上，预留出USB接口、GPIO引脚的操作空间，方便后期调试与外接扩展模块。温湿度、CO2浓度检测传感器的布局需要兼顾检测精度与壳体防护的平衡，传感器采集端对应壳体开设通风栅格，保证外部空气可顺畅流通至传感器感应面，同时栅格做错位遮挡设计，避免大颗粒灰尘直接溅落到传感器表面，延长元器件使用寿命。显示模块选用LCD屏，对应屏幕位置在壳体正面开设视窗，视窗边缘做限位凸台，屏幕通过背胶与卡扣双重固定，避免运输或使用过程中屏幕移位，视窗表面预留透明面板安装槽，可加装亚克力片保护屏幕不被刮花。蓝牙传输模块集成在主控板上，壳体对应天线位置不做全封闭金属遮挡，保证蓝牙信号可稳定传输至配对的Android移动端设备，实现数据的远程查看与记录。

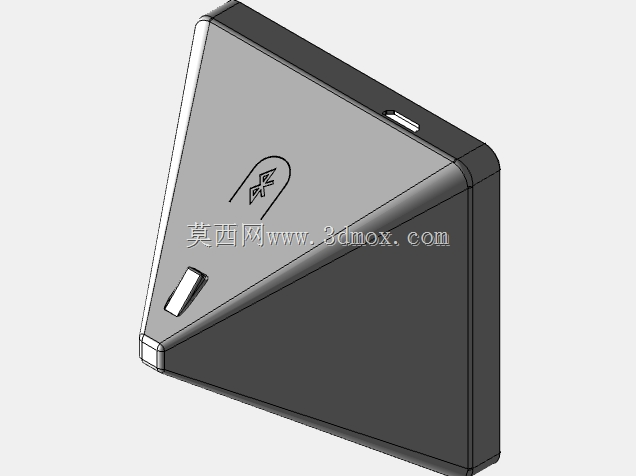

　　外壳的分体式设计采用上下壳扣合加螺丝固定的结构，上下壳配合面做止口设计，既可以提升装配时的定位精度，也能减少缝隙处的灰尘侵入，壳体边角做R3圆角过渡，避免SLS打印过程中出现边角翘曲，同时提升手持操作的触感。内部支撑结构根据各个元器件的高度做差异化设计，电池仓独立设置在壳体下部，与主控板之间设置隔离筋，避免电池漏液影响核心电路，电池仓盖采用滑扣结构，无需工具即可快速更换电池。整机安装边界适配桌面平放与墙面挂装两种方式，壳体背部预留挂装孔位，可匹配常见的膨胀螺丝与无痕挂钩安装需求，平放时底部四个角设置硅胶防滑垫安装槽，提升放置稳定性。

　　从功能实现的结构适配来看，各个功能模块的走线全部在壳体内部的走线槽内排布，避免线束杂乱干扰传感器检测精度，电源按键、功能复位按键对应壳体开设按键孔，按键采用悬臂梁结构一体打印成型，按键行程控制在0.8-1.2mm之间，保证按压手感的同时避免按键卡滞。通风结构的设计经过多轮调整，栅格开孔率控制在35%左右，既保证空气流通效率，也能避免大尺寸异物进入壳体内部，壳体壁厚统一设置为2mm，兼顾SLS打印的成型强度与整机重量控制，整机重量可控制在180g以内，不会对挂装墙面造成过大负载。

　　在实际使用过程中，这类集成化的小型气象站无需复杂的调试流程，完成元器件装配后即可上电工作，本地LCD屏可循环显示当前温度、相对湿度、CO2浓度数值，采集间隔可通过程序调整，蓝牙连接移动端后可实现历史数据导出、阈值报警提醒等扩展功能。结构设计上充分考虑了3D打印工艺的成型特性，所有结构均无小于1mm的薄壁特征，无大于45度的悬空结构，打印时无需添加过多支撑即可获得良好的表面质量，后期可根据实际使用需求灵活修改壳体尺寸、开孔位置，快速适配不同型号的传感器与主控板，满足不同场景下的定制化监测需求。
