可调式汽车冲压定位工装结构设计

在汽车覆盖件与结构件的冲压生产环节，坯料的定位精度直接决定了冲压件的形位公差合格率，这套可调式定位工装正是为解决多品种小批量冲压生产中，不同规格坯料的快速定位需求设计的。从实际产线应用来看，这类工装多安装在压力机工作台面的进料端，配合自动化送料线或者人工上料工位使用，能够在更换冲压件品种时，快速调整定位挡块的位置，无需重新制作整块定位板，大幅缩短换模调试的辅助时间。

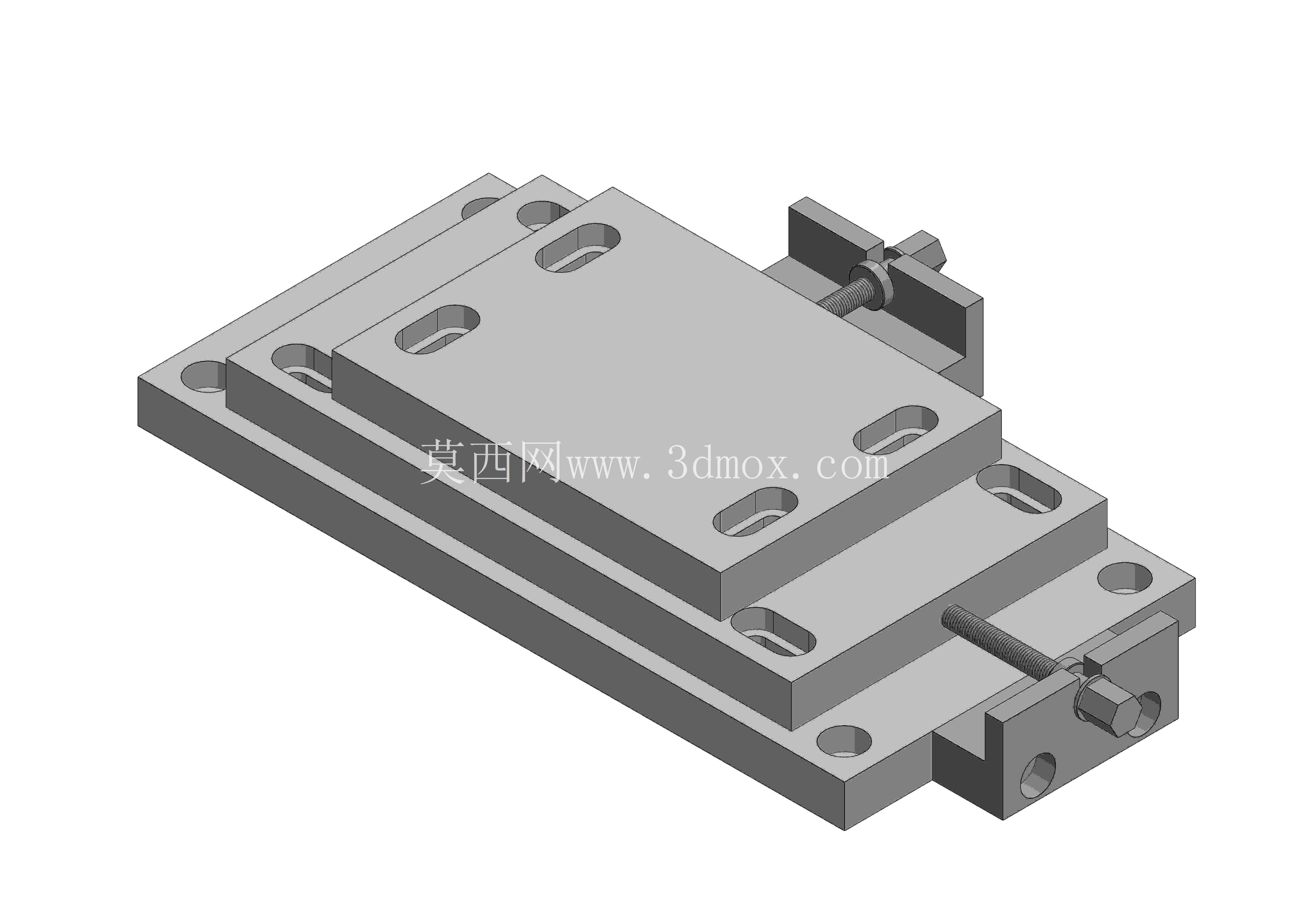

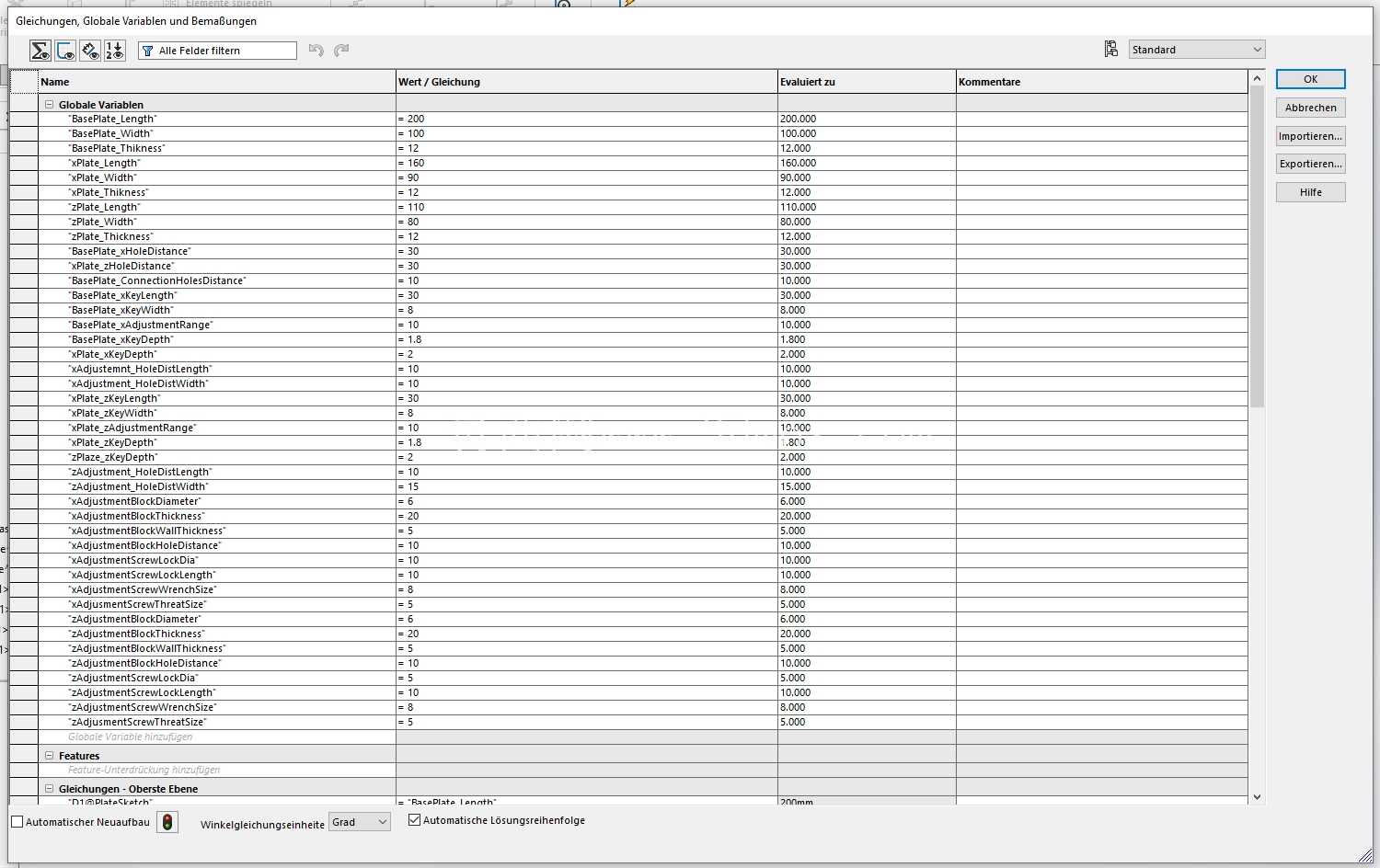

整套结构采用叠层滑移式设计，下层为固定基座，基座上开设多组长条形安装沉孔，沉孔的长度方向对应送料方向的调整行程，安装时可通过T型螺栓将基座固定在压力机工作台的T型槽内，沉孔的设计允许基座在安装时先进行粗定位，再锁紧螺栓，降低了安装对位的难度。上层为滑移定位台，定位台同样开设多组垂直于送料方向的长条形沉孔，用于安装不同规格的定位挡块或者坯料承托块，两个方向的长孔组合，实现了定位点在水平面内两个自由度的位置调整，覆盖了常见的小型汽车冲压结构件的坯料尺寸调整范围。

定位台与基座之间采用精密滑移配合，侧面设置两组锁紧调节螺杆，螺杆端部带六角头与锁紧螺母，调整时先松开锁紧螺母，转动螺杆即可推动定位台沿基座的导轨面滑移，调整到目标位置后拧紧锁紧螺母，即可实现无间隙锁紧，避免冲压过程中受冲击载荷出现定位偏移。这种螺杆调节的方式相比直接螺栓锁紧的结构，调整精度更高，能够实现0.1mm级的微调，满足高精度冲压件的定位要求。

从安装边界来看，基座的底面为全平面加工，平面度公差控制在0.02mm以内，保证安装后与工作台面完全贴合，不会出现翘曲影响定位精度；基座四周的安装孔位置避开了压力机工作台的常见T型槽间距，适配多数开式与闭式压力机的安装尺寸，无需额外加工过渡连接板。定位台的顶面设置多个定位销孔与螺纹孔，可根据不同坯料的外形，安装L型挡块、浮动定位销或者磁性吸盘等定位元件，适配平板坯料、带预弯边的坯料等多种来料形态。

在实际使用场景中，这套工装可单独使用，也可成对布置在送料线的两侧，对宽幅坯料进行双侧定位；当配合自动化送料机使用时，可在定位台侧面安装到位检测传感器的安装支架，实现坯料到位的自动检测，与压力机的冲压动作联锁，避免误冲。结构设计上充分考虑了冲压车间的恶劣工况，所有滑移面均做淬火处理，硬度达到HRC45-50，耐冲击耐磨损，长期使用不会出现配合面拉伤导致的调整卡滞；整体结构无复杂内腔，冲压产生的氧化皮与废料不会堆积在配合缝隙内，日常维护仅需定期在滑移面涂抹润滑脂即可，维护成本极低。

设计过程中针对冲压载荷的受力特点，对基座与定位台的壁厚做了优化，在保证整体刚性的前提下尽可能减轻重量，单人即可完成位置调整与安装，无需起重设备辅助；调节螺杆的位置设置在工装的外侧，操作人员站在工位旁即可完成调整操作，无需将手伸入模具区域，调整操作的安全性更高。不同于传统的固定式定位板，这套可调结构能够覆盖至少5种不同尺寸的同类型冲压件生产，减少了工装的存储数量与制作成本，尤其适合新车型试制阶段的小批量冲压生产，能够快速响应产品设计变更带来的坯料尺寸调整需求，无需等待新工装的加工周期，大幅缩短试制周期。
