大众甲壳虫老式车型前梁总成结构

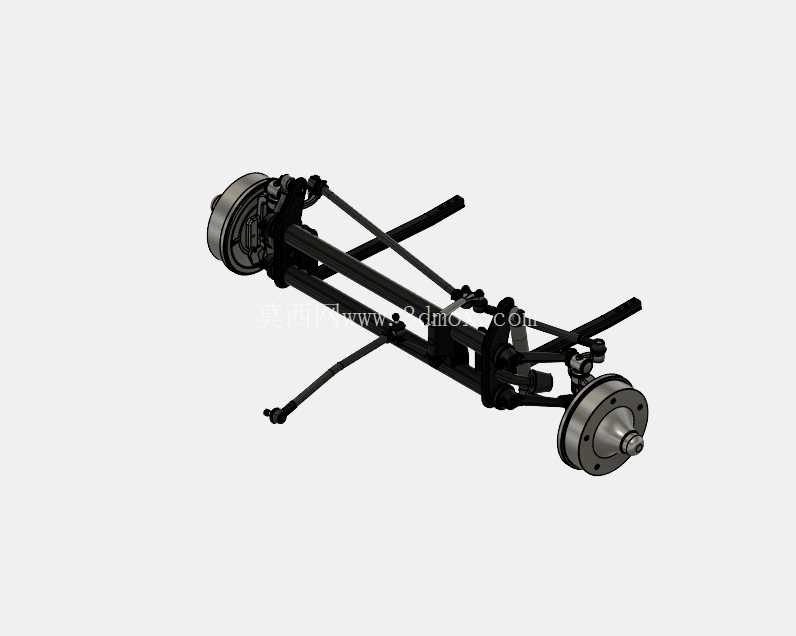

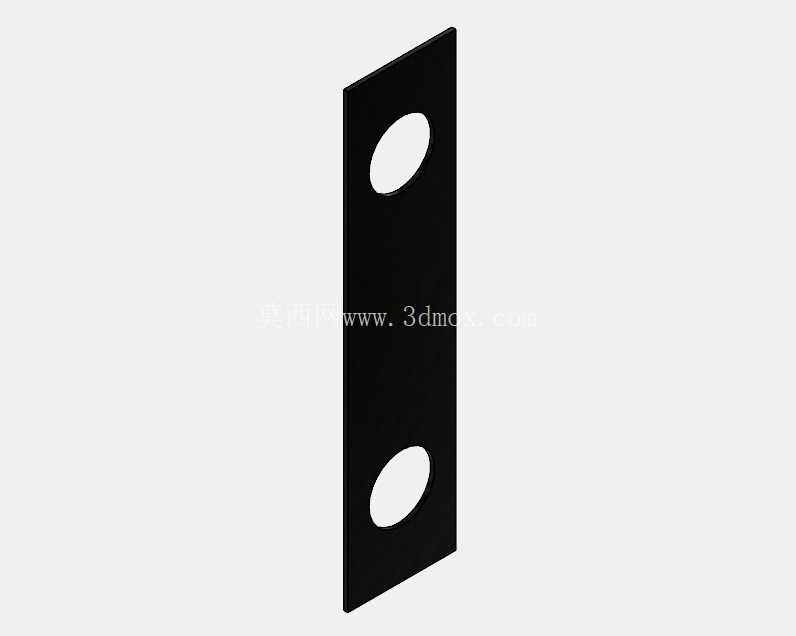

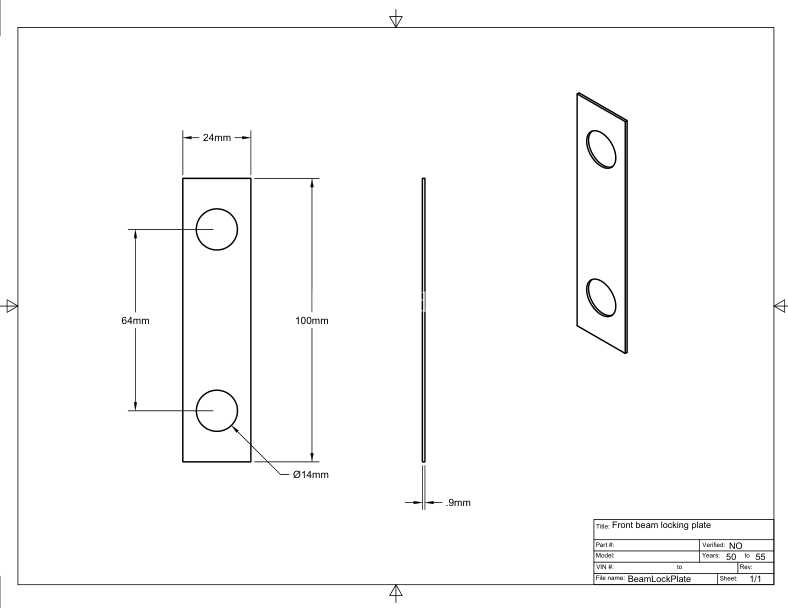

　　该结构为老式后置引擎乘用车的前转向桥总成，承担整车前部承载、转向传递、减震连接的核心功能，是早期民用小型乘用车底盘系统的关键承载部件，适配1950年代前后生产的大众甲壳虫系列车型，在老式乘用车修复、经典车复刻、底盘结构教学场景中具备较高的参考价值。从实际装车工况来看，该前梁为整体式刚性桥结构，横向布置于车身前部下方，两端通过轮毂轴承单元连接前轮轮毂，为前轮提供旋转支撑，同时集成转向节臂结构，与转向横拉杆配合完成前轮的转向动作传递，桥体上预留的减震器安装支座用于连接筒式减震器与车身前部悬挂支点，配合横向稳定杆结构抑制车辆过弯时的侧倾幅度，连杆销部位为悬挂摆臂的连接支点，承担前部悬挂的铰接载荷，保证车轮上下跳动时的运动轨迹符合设计要求。从结构设计逻辑来看，该前梁采用钢管焊接为主的成型工艺，主承载梁为无缝钢管弯折成型，兼顾轻量化与扭转刚度需求，两端的轮毂安装座采用铸钢件机加工成型，保证轴承安装位的同轴度与配合精度，转向摇臂与横拉杆的连接位采用球铰结构，预留足够的摆动角度余量，避免转向过程中出现运动干涉。

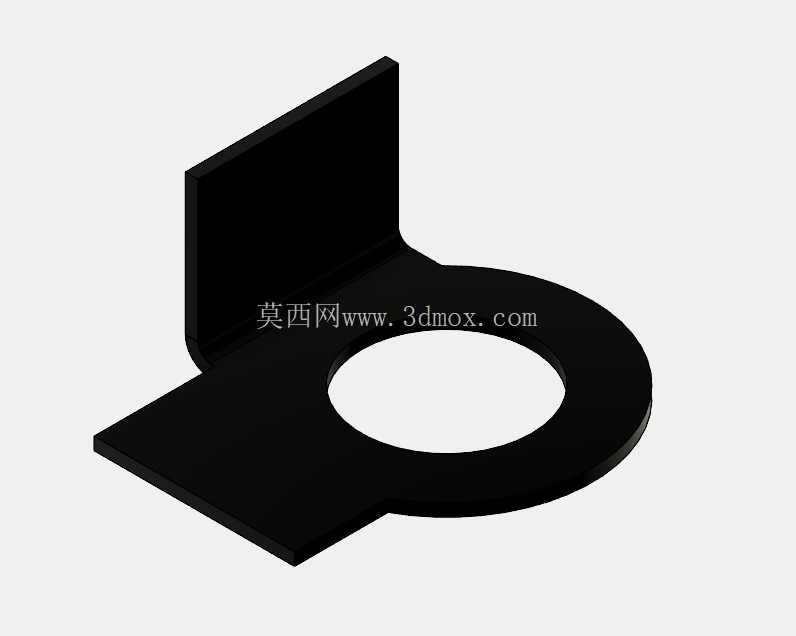

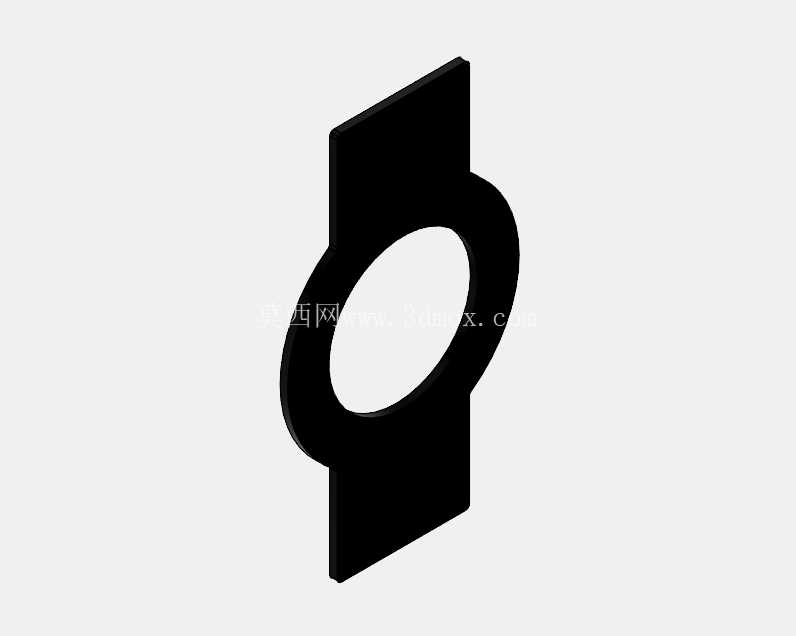

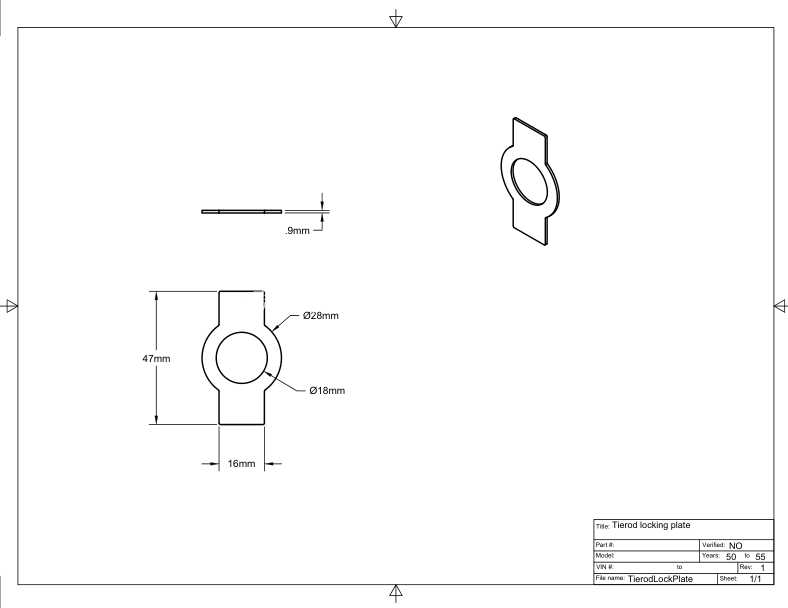

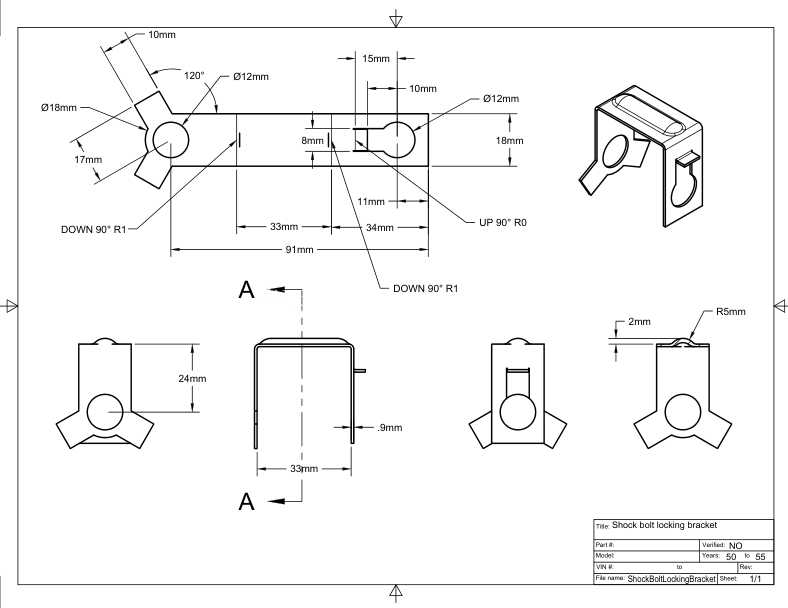

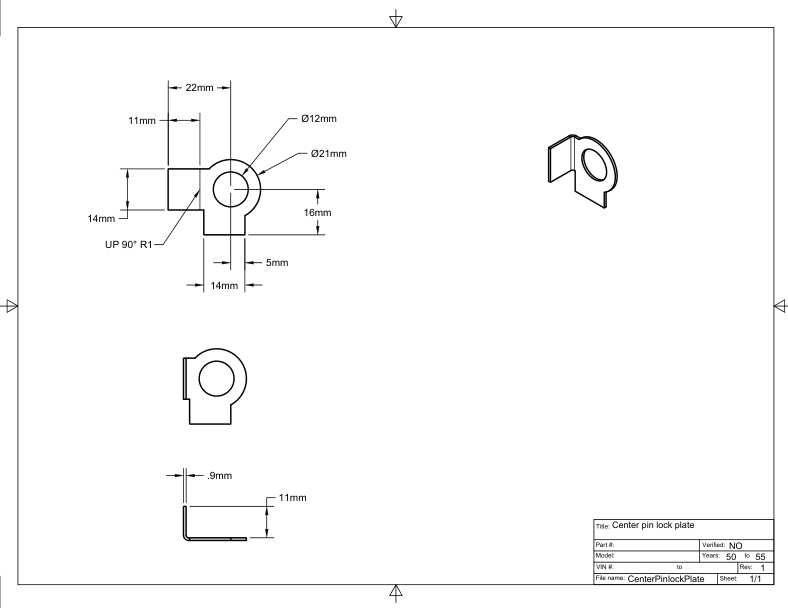

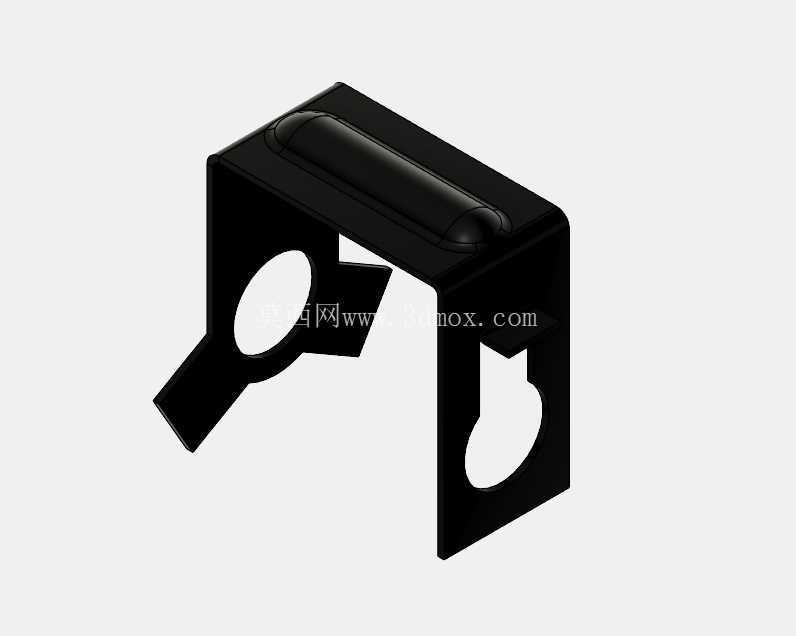

　　需要注意的是，该结构还原过程中存在多处与原厂量产件存在偏差的部位：连杆销的夹紧区域结构尺寸与原厂设计存在偏差，实际装车时会出现摆臂夹紧力不足、行驶过程中松旷的风险；下臂与减震器的安装区域轮廓尺寸存在偏差，会导致减震器安装角度偏离设计值，影响减震行程与滤震效果；中心销的花键参数存在偏差，装配时会出现花键配合过松或无法装入的问题；橡胶缓冲块的外形尺寸与设计值不符，无法起到悬挂上下极限位置的缓冲限位作用；内部加强梁组件存在缺失，会导致桥体整体扭转刚度不足，长期承受交变载荷时容易出现焊接部位开裂的问题；横拉杆端部未预留润滑脂加注嘴结构，实际使用过程中球铰部位无法定期补充润滑脂，会加速球头磨损，缩短部件使用寿命；主轴、滚筒与背板的结构轮廓存在偏差，会影响轮毂装配后的旋转精度，高速行驶时容易出现前轮抖动的问题。

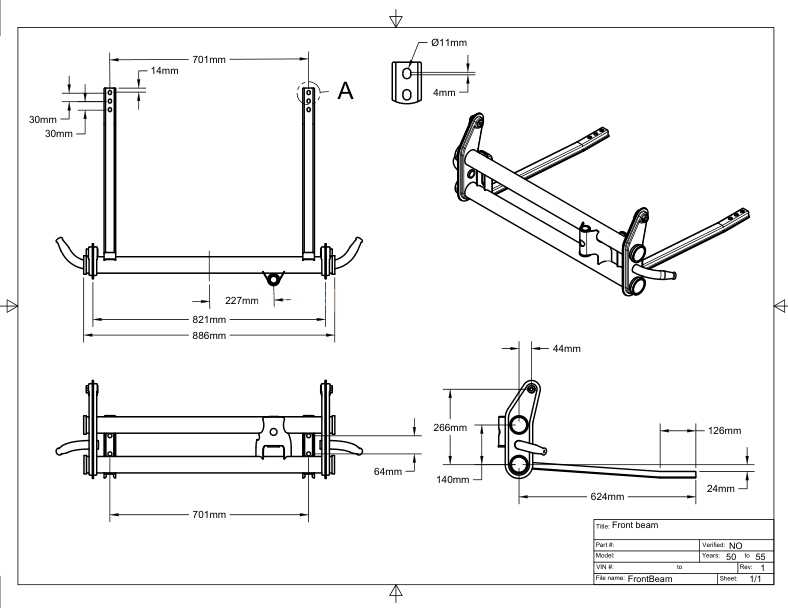

　　从安装边界来看，该前梁总成的横向安装跨度适配老式甲壳虫车型的前部轮距参数，桥体上方的安装支点与车身前纵梁的预留安装位对应，减震器安装孔位的间距与车身减震塔的固定位匹配，转向横拉杆的长度与转向机的输出摇臂行程匹配，安装时需要保证两端轮毂的同轴度公差控制在合理范围内，转向节的最大内轮转角、外轮转角符合原厂设计参数，避免转向时轮胎与翼子板、桥体结构出现剐蹭。

　　在实际修复复刻场景中使用该结构作为参考时，需要针对上述存在偏差的部位逐一修正：重新校核连杆销夹紧区域的壁厚与夹紧螺栓孔位位置，保证夹紧力符合设计要求；调整下臂与减震器安装座的焊接位置，保证减震器安装后内倾角、外倾角参数符合原厂四轮定位数值；重新加工中心销的花键参数，保证与轮毂轴承座的花键配合间隙符合公差要求；按照原厂橡胶缓冲块的尺寸重新建模，保证悬挂压缩到极限位置时缓冲块能够正常接触受力；补全桥体内部的加强梁结构，在主钢管内部对应减震器安装座、摆臂连接座的位置增加加强衬套，分散局部应力；在横拉杆端部增加润滑脂加注嘴的结构，预留润滑通道，保证后期维护时可以正常加注润滑脂；重新校核主轴、轮毂背板、制动鼓相关的安装尺寸，保证轮毂旋转时的端面跳动、径向跳动公差符合使用要求。该结构整体还原了老式刚性前桥的基本布局，能够帮助从业者理解早期乘用车底盘的设计思路，即通过简单的焊接结构、成熟的铰接连接方式，在有限的工艺条件下实现承载、转向、减震的核心功能，虽然部分细节存在偏差，但整体结构布局具备较高的参考意义，可用于经典车修复的结构参照、汽车底盘教学的演示模型、老式车复刻的结构基础参考。
