适配大众巴士的车载移动烤肉支架结构

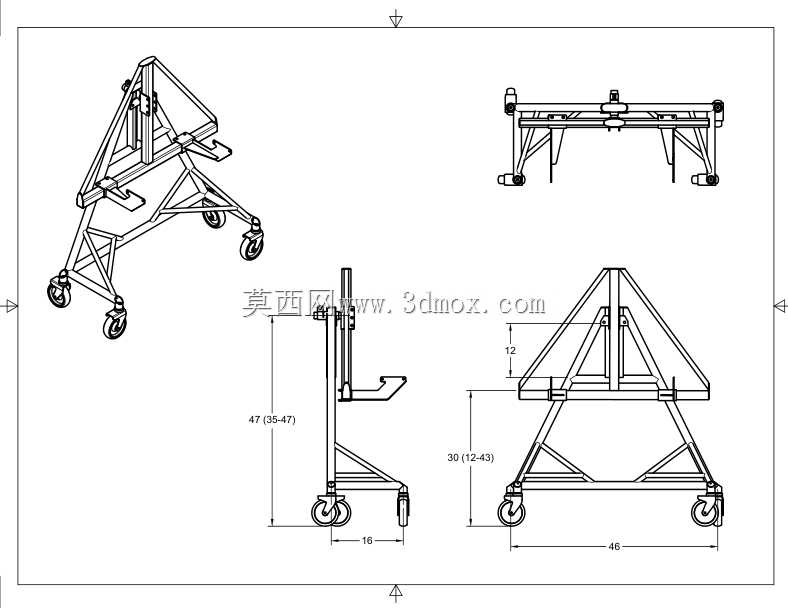

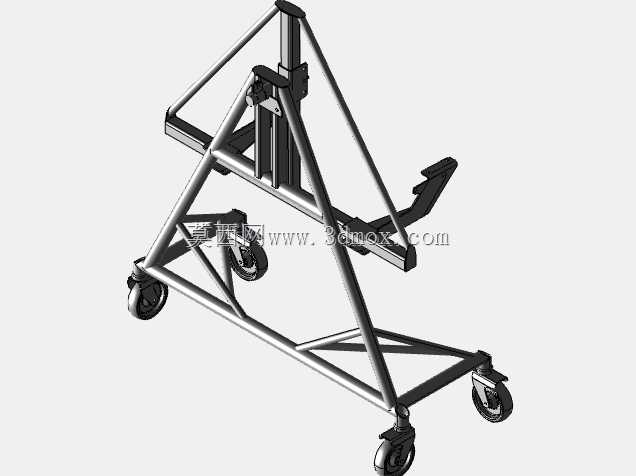

　　这套车载烤肉支撑结构，最初的设计出发点是解决小型乘用车辆户外使用时的外置烹饪设备搭载问题，核心适配对象为大众巴士这类具备一定后部承载空间的车型，实际落地时可通过调整安装点位适配多数轴距在2.4米到2.8米之间的小型车辆。从结构组成来看，整套装置分为承载框架、支撑脚轮组、调节机构三个核心部分，承载框架采用矩形钢管拼焊而成，主框架的横向宽度控制在1.2米以内，纵向伸展长度最大可达1.8米，完全展开后不会超出小型车辆的车身宽度边界，收纳状态下纵向尺寸可压缩至0.9米，能够直接固定在车辆后部的外挂安装位，不需要对车身原有结构做破坏性切割改造。

　　支撑部分采用带刹车的万向脚轮，单脚轮额定承载为80kg，四个脚轮呈矩形分布在框架底部，当装置从车身挂载位展开落地后，脚轮可支撑整套设备在平整路面短距离移动，刹车锁止后可保证烹饪过程中结构不会出现滑移。调节机构分为两个独立模块，分别是重心调节组件与高度调节组件，重心调节通过框架上的长圆孔滑槽实现，滑槽长度为220mm，可根据挂载时的车辆后部配重情况，调整整个承载框架相对于车身连接点的前后位置，避免挂载后车辆尾部下沉量过大，影响行驶操控稳定性；高度调节依靠1/2英寸规格的标准螺栓实现夹紧锁止，调节行程为180mm，可根据不同使用场景的地面平整度、操作人员的站立操作高度，调整承载面的水平高度，锁止时螺栓的拧紧扭矩控制在35N·m即可保证足够的夹紧力，不需要额外增加防松垫片，依靠螺栓与钢管接触面的静摩擦力即可承受烹饪过程中的动载荷。

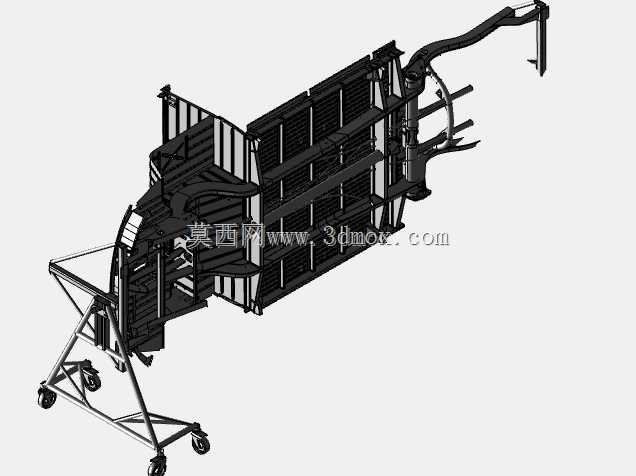

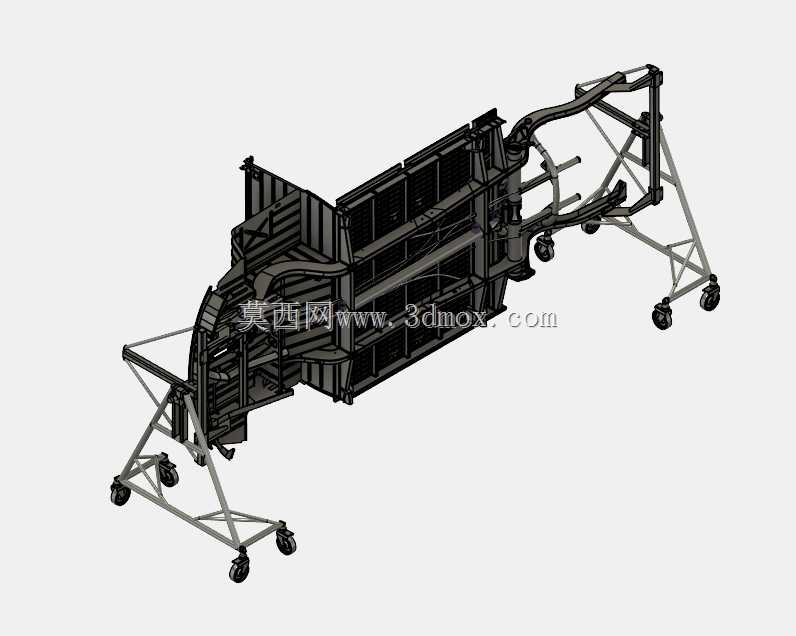

　　结构设计上没有在框架的两个端部设置刚性连接构件，整套结构的强度完全依赖底部的承托底盘，这种设计的优势在于可以根据实际搭载的烹饪设备尺寸，灵活调整框架的开合角度，适配不同规格的烤具，若需要提升整体结构的抗扭强度，可在端部加装连接杆或者绑扎带，进一步约束框架的形变。整套结构的设计没有追求过度的加工精度，所有钢管的拼接公差控制在±2mm即可满足使用要求，加工时可采用普通的二氧化碳气体保护焊完成拼焊，焊后不需要做整体的退火消除应力处理，仅需要对焊渣进行打磨，避免尖锐边角划伤操作人员即可。脚轮的安装座直接焊接在底部框架的四个角点，安装座的平面度公差控制在1mm以内，保证四个脚轮落地后能够同时接触地面，不会出现单点悬空的情况。

　　实际使用场景中，这套结构可在车辆驻车后快速从挂载位展开，不需要额外的辅助工具，单人即可完成展开与锁止操作，展开后承载面可放置常规尺寸的炭烤炉或者气烤炉，承载额定载荷为150kg，完全满足户外烹饪时的设备与食材放置需求。行驶状态下，整套结构通过底盘上的快速锁扣与车辆后部的挂载点连接，锁扣的连接强度满足车辆行驶时的振动与冲击要求，不会在颠簸路面出现松脱。设计过程中充分考虑了户外使用的环境适应性，所有金属构件表面可做喷塑处理，提升耐锈蚀能力，不需要采用不锈钢材质即可满足多数户外场景的使用需求，整体制造成本可控，适合个人DIY或者小批量改装使用。结构的受力路径经过反复优化，所有载荷从承载面传递到底部框架，再通过四个脚轮或者挂载连接点传递到地面或者车身，没有出现应力集中的锐角拐点，框架的钢管壁厚选择2mm的规格，在保证强度的同时尽可能控制整体重量，整套结构的自重控制在32kg左右，单人即可完成搬运与挂载操作。
