带摇臂转向架悬架的六轮火星探测移动平台

　　在深空探测领域，地外天体表面移动平台是完成巡视勘察任务的核心载体，这类设备需要在无大气、低重力、地形极度崎岖且覆盖松散星壤的环境下稳定作业，摇臂转向架式悬架结构是当前星球巡视器应用最成熟的行走系统构型，这套火星探测移动平台的三维结构，完整还原了该类悬架的核心传动与铰接逻辑。从实际应用场景来看，这类移动平台主要承担星表多点位探测载荷搭载功能，需要在起伏落差超过车轮半径的岩石、凹坑地形中保持所有车轮与星壤的有效接触，避免单轮悬空导致的牵引力丧失，同时要尽可能降低行驶过程中车体的俯仰、侧倾幅度，保证搭载的探测传感器、采样机械臂的工作基准稳定。

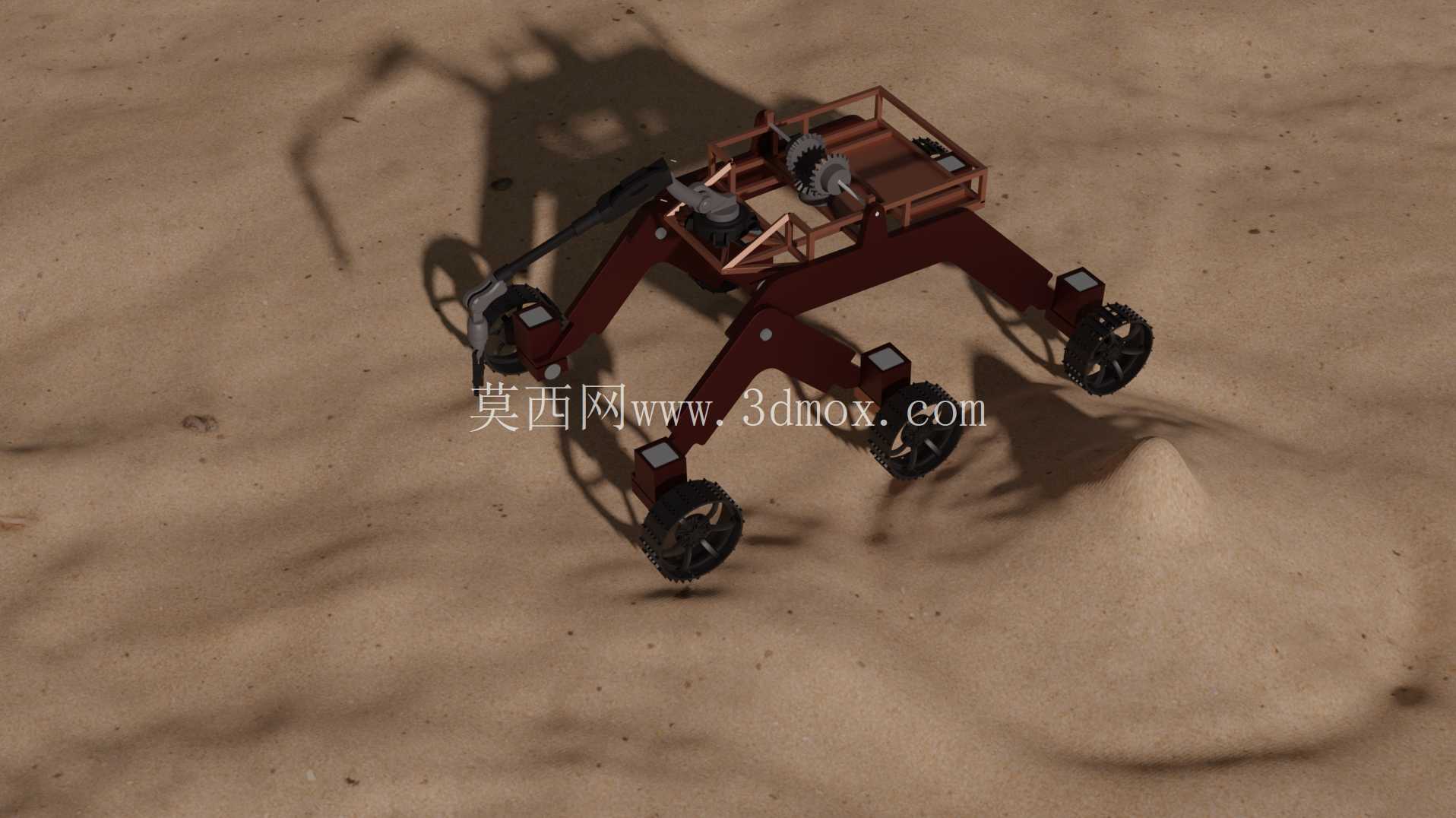

　　这套结构的核心设计思路，是通过多段摇臂的铰接自由度分配，将路面起伏带来的位移冲击在多级连杆结构中逐级消解，而非传统地面车辆依靠弹性元件缓冲振动——星表环境下弹性元件的可靠性、温度适应性远低于纯刚性铰接结构，且低重力环境下弹性悬架的弹跳问题会严重影响行驶稳定性。从结构布局来看，平台主框架采用矩形管梁拼接的承载式底盘，所有传动齿轮箱、车轮驱动单元都直接固定在摇臂的铰接端点上，左右两侧的主摇臂通过差速机构与主底盘连接，当单侧摇臂随地形抬升时，差速机构会带动另一侧摇臂反向补偿，始终保持主底盘的水平姿态。

　　转向架部分采用分段式铰接结构，每个主摇臂末端连接两组可相对转动的轮组安装架，前后轮组可以绕转向架铰接轴独立摆动，在通过凸起障碍时，前轮抬升的动作不会直接传递到主摇臂，而是先通过转向架的转动抵消部分位移，再将剩余载荷传递到主悬架结构，这种多级解耦的设计可以让平台在越障时，每个车轮的接地压力波动控制在极小范围内，避免松散星壤上出现车轮陷滑。从安装边界来看，主底盘上方预留了标准化的载荷安装平面，平面上的安装孔位按照通用航天载荷的安装间距设计，可以直接搭载光谱探测设备、表层土壤采样器、气象监测单元等不同功能的任务模块，底盘中部的空腔预留了电池组、控制电路板、驱动电机的安装空间，所有传动部件的布局都避开了摇臂的摆动包络，不会在悬架运动过程中出现结构干涉。

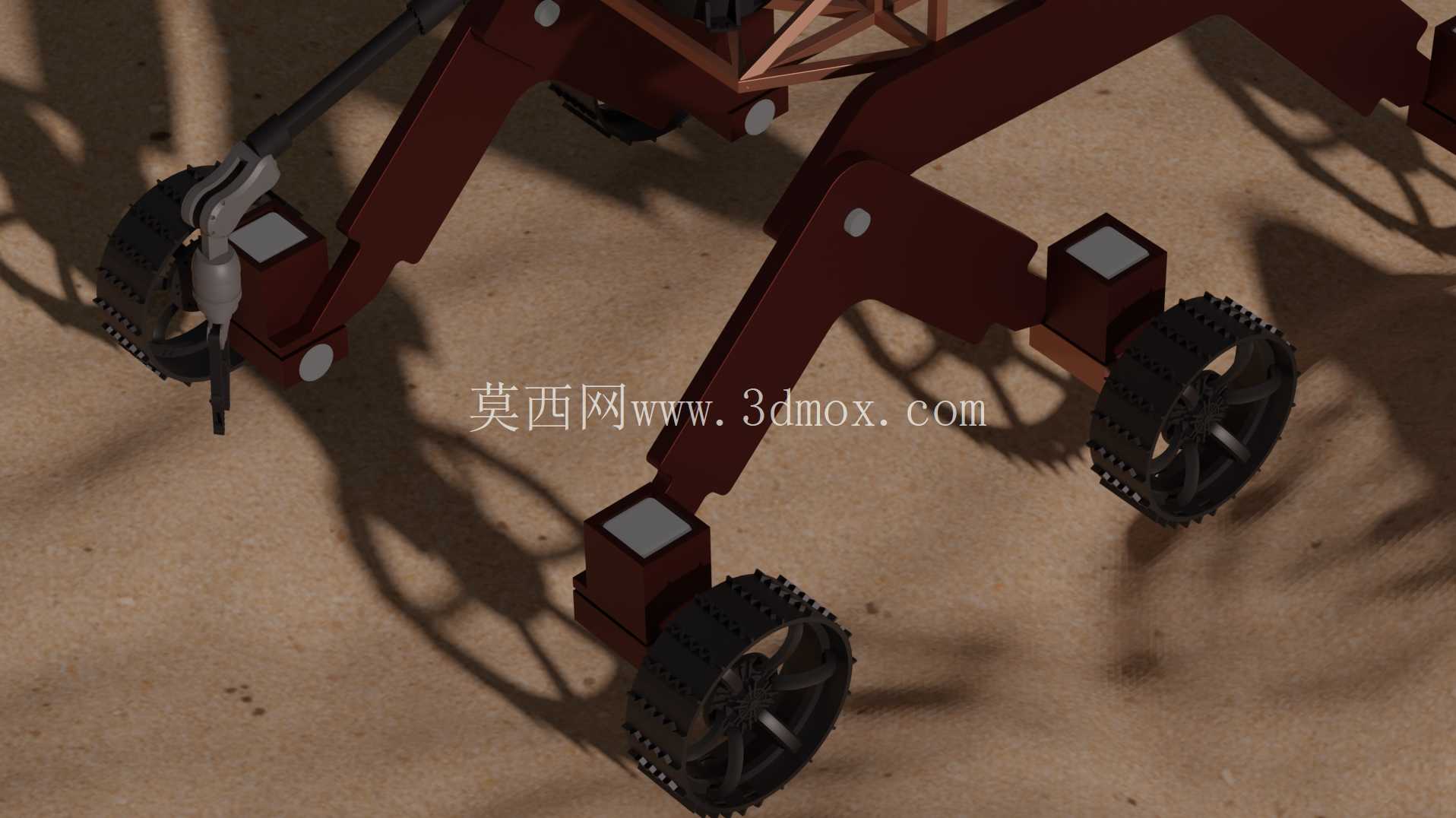

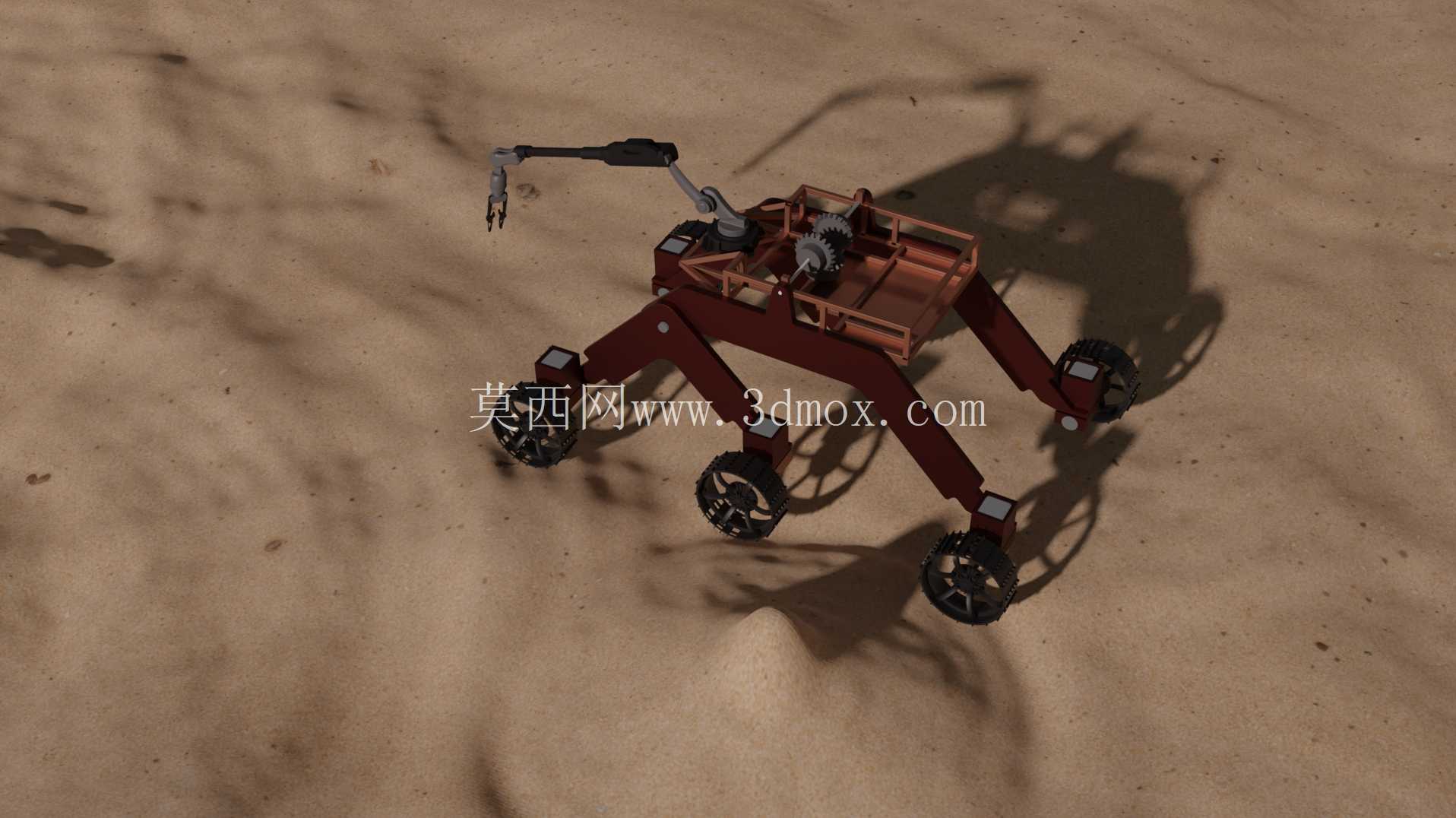

　　车轮部分采用带凸起履刺的实心轮结构，轮面的履刺高度和排布角度经过适配松散星壤的设计，既可以在松软表层获得足够的抓地力，又不会因为履刺过深导致轮面大量积土增加行驶阻力，车轮与驱动轴的连接采用快拆式法兰结构，方便在维护或者更换不同宽度轮组时快速拆装。需要注意的是，渲染效果中展示的外置机械臂仅为场景示意结构，并不包含在这套移动平台的结构范围内，整套模型的结构重点完全集中在行走悬架与承载底盘的传动、铰接逻辑上，对于理解摇臂转向架悬架的运动原理、星球探测车的结构布局有直接的参考价值，结构设计从业者可以通过这套模型拆解多级铰接悬架的自由度分配逻辑，将类似的缓冲结构思路迁移到地面崎岖地形作业的移动机器人、特种巡检设备的结构设计中，解决非结构化地形下的行走稳定性问题。在实际结构设计过程中，这类悬架的铰接点间隙、摇臂的截面刚度是需要重点校核的参数，铰接间隙过大会导致底盘行驶过程中出现不必要的晃动，影响载荷工作精度，摇臂刚度过低则会在越障冲击下出现结构形变，导致轮组定位偏移，这套模型中所有铰接点的轴孔配合、摇臂的梁截面尺寸都按照工程实际的比例设置，可以直接作为同类型结构设计的参考原型。
