适配25GA系列齿轮电机的3D打印安装支架

在小型自动化装置、教育类机器人底盘、桌面级智能传动项目的搭建过程中，25GA/25D系列直流齿轮电机的固定一直是容易被忽略却直接影响整机运行稳定性的环节，不少开发者在初期调试时会遇到电机固定偏移导致齿轮啮合异响、长期运行后支架形变导致传动卡滞、安装孔位不匹配需要反复返工修改结构的问题，这款安装支架正是针对这类实际工程痛点完成的结构设计，完全围绕25GA-370规格齿轮电机的实际安装尺寸做适配，不需要额外做结构修改就能直接完成电机的定位与固定。

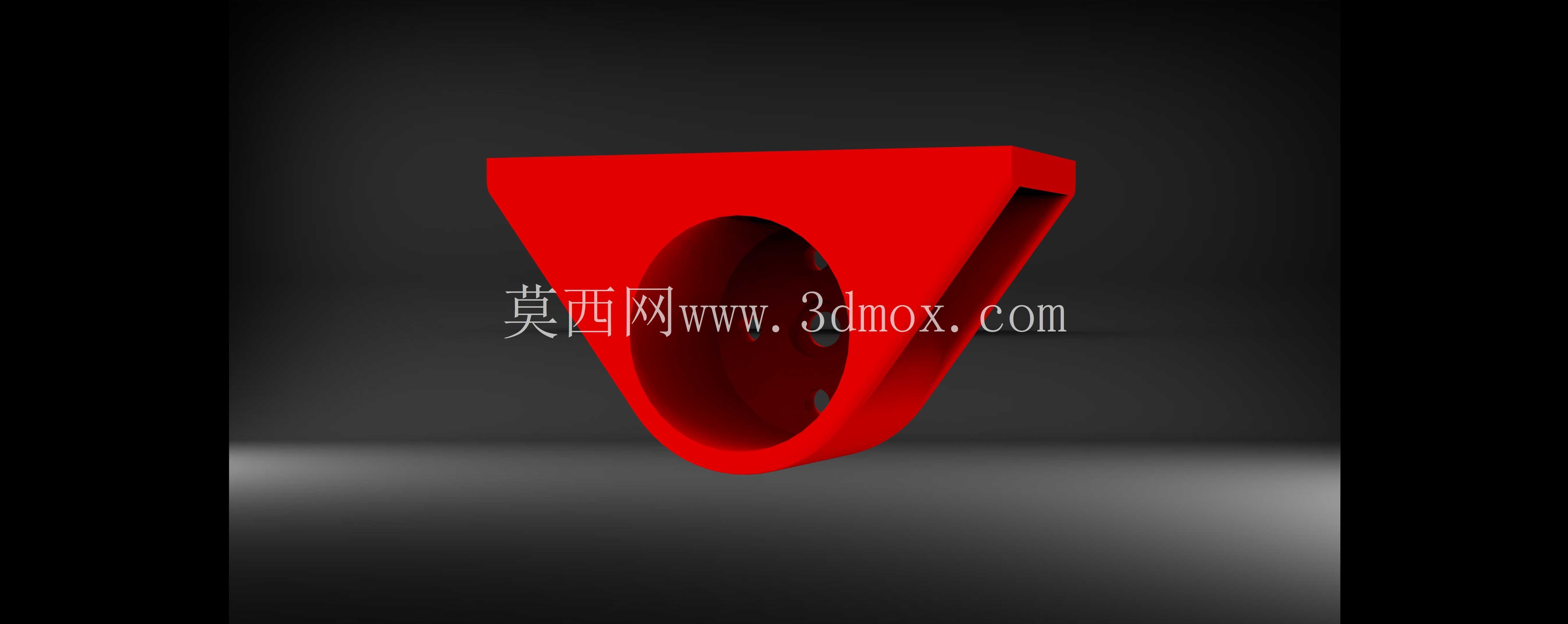

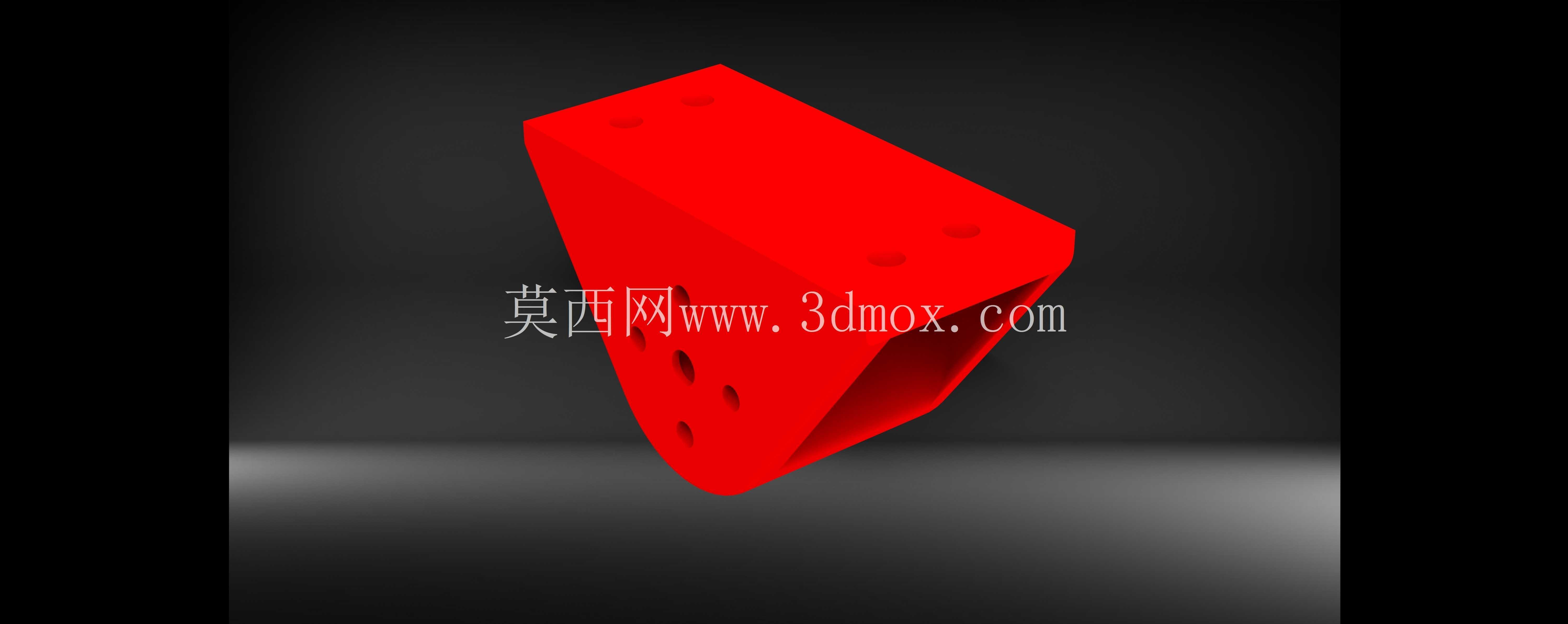

从实际安装边界来看，支架的托架部分做了25mm的内凹贴合面，刚好可以卡住25GA系列电机的齿轮箱外壳，安装时不需要反复调整电机的轴向位置，推入托架就能保证电机输出轴的中心高度与预设的传动位置匹配，避免因为电机安装偏移导致的传动轮偏心、皮带跑偏或者齿轮啮合侧隙异常的问题。针对电机本体的固定，支架上设置了两个孔间距为17mm的安装过孔，刚好对应25GA系列电机面板上的M3螺纹孔位，安装时只需要穿入两颗M3螺钉就能完成电机与支架的锁紧，这里特意做了螺钉长度的适配设计，选用的螺钉长度以锁紧后超出电机表面3mm为上限，避免螺钉过长顶伤电机内部的绕组或者减速齿轮结构。

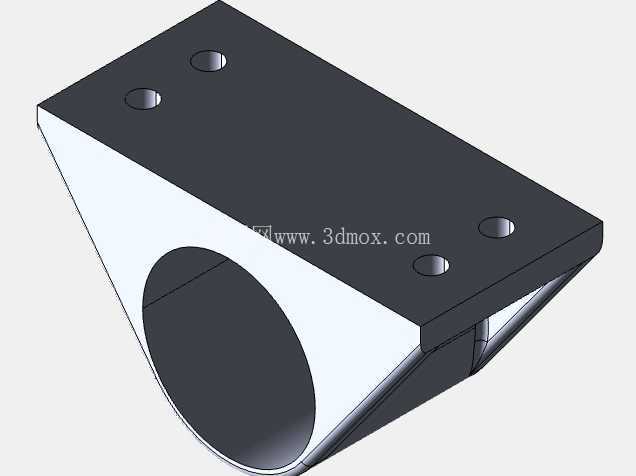

支架的底盘固定部分做了集成化设计，底板上预留了四个用于整体固定的安装孔位，可以直接将装好电机的支架组件固定在设备底盘、安装平面或者型材框架上，针对框架类安装场景，四个孔位适配M4规格的锁紧螺钉，实际使用时可以根据底盘的板材厚度或者框架的安装面深度选择对应长度的螺钉，不需要额外扩孔或者修改孔位。为了保证电机输出轴与传动部件的同轴度，支架在对应电机输出轴的位置做了直径7mm的中心轮毂凹槽，安装时可以将传动轮的定位凸台卡入这个凹槽，快速完成输出轴与传动部件的对中，省去了反复调整同轴度的调试步骤，也能避免长期运行中因为同轴度偏差导致的输出轴径向受力过大、轴承磨损加快的问题。

考虑到很多开发者会选择桌面级FDM3D打印机来制作这个支架，整个结构在设计阶段就做了针对性的打印优化，所有安装面都做了最小支撑的结构处理，打印时不需要添加大量的支撑材料，仅在悬空的边角位置可能需要少量易剥离的支撑，不会因为支撑残留影响安装面的平面度。材料选择上，PETG、ABS或者PLA都能满足使用强度要求，日常教学演示、低速传动场景下用PLA打印就能满足刚性需求，如果是需要长期运行、有一定负载冲击的场景，选用PETG材料可以获得更好的层间结合力与抗冲击性能，打印时设置25%到50%的填充率就能获得足够的结构刚性，层高设置为0.2mm可以在打印效率和表面精度之间取得较好的平衡，不需要过高的打印精度就能满足安装尺寸要求。

实际打印时的摆放方向也做了适配，选择支架最大的平面也就是背面作为打印贴合平台面，可以最大限度减少打印过程中对支撑结构的依赖，同时能保证安装孔位的尺寸精度，避免因为打印摆放角度不当导致的孔位椭圆、安装面翘曲的问题。整个支架的结构没有冗余的设计，所有的壁厚都做了受力优化，既不会因为壁厚过薄导致锁紧螺钉时出现柱位开裂的问题，也不会因为壁厚过大增加不必要的打印时间与材料消耗，安装完成后可以为25GA系列电机提供稳定的支撑，即使在电机频繁正反转、启动负载较大的场景下，也不会出现支架形变导致的电机移位问题，能有效提升小型传动机构的运行可靠性，减少后期调试与维护的工作量。
