带安装底座的铰接式转轴组件结构设计

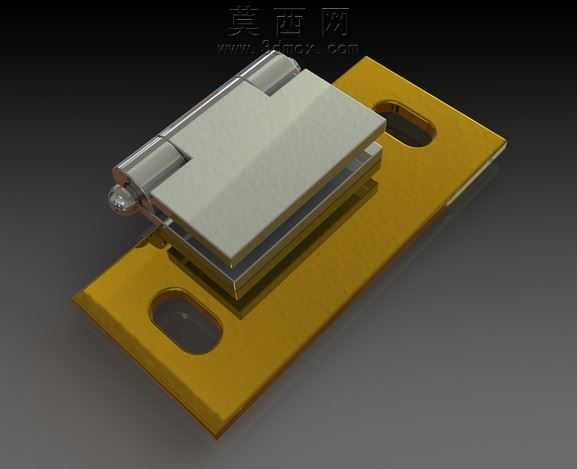

该转轴组件采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各部件的装配公差合理性，先完成底座基体的轮廓绘制，通过拉伸特征生成带两个长圆形安装孔的棕色底座结构，长圆孔的设计预留了安装时的位置调节余量，可适配不同孔距的安装基面，降低装配对位难度。上方的两个叠层矩形构件通过侧边的球形铰接端头与底座实现活动连接，建模时对铰接配合面做了间隙优化处理，既保证转动过程无卡滞，又避免配合间隙过大导致的晃动问题。材质渲染阶段，底座部分采用磨砂质感的棕褐色金属材质，模拟铸铁或喷塑五金件的表面质感，叠层活动构件采用浅灰色哑光金属材质，还原铝合金机加工件的真实视觉效果，球形铰接端头做了高光金属质感处理，突出铰接部位的转动功能属性。结构设计上，该转轴组件可实现两个叠层构件相对于底座的定角度翻转动作，两部分的相对转动角度范围可根据使用需求调整限位结构，整体结构紧凑，安装便捷，无需复杂的辅助固定件即可完成装配，适用于需要小范围开合转动的机械连接场景，建模过程中对所有棱角做了微小倒角处理，既符合实际五金零件的加工工艺要求，也避免尖锐棱角带来的安全隐患，渲染时采用柔和的侧方打光，清晰呈现各部件的结构层次与材质差异，完整还原了组件的装配关系与功能形态。
