带安装底座的工业铰接铰链组件结构

在工业设备的箱体翻盖、防护门、可拆卸检修盖板、工装夹具的开合模块等场景中，这类带安装底座的铰链组件是实现两个相对固定部件之间铰接转动的核心连接件，区别于普通外露式合页，该结构将铰接转动副集成在封闭的盒式结构内，能在多粉尘、切削液飞溅的车间环境下减少杂物进入转动间隙，降低铰接位卡滞的概率。从实际使用场景来看，这类铰链常应用在机床的防护舱门、自动化设备的检修盖板、小型工装的开合压具上，转动过程中不会出现轴销脱出的问题，相比穿销式简易铰链，整体的抗侧向剪切能力更强，能承受门板或盖板开合过程中产生的偏载力矩。

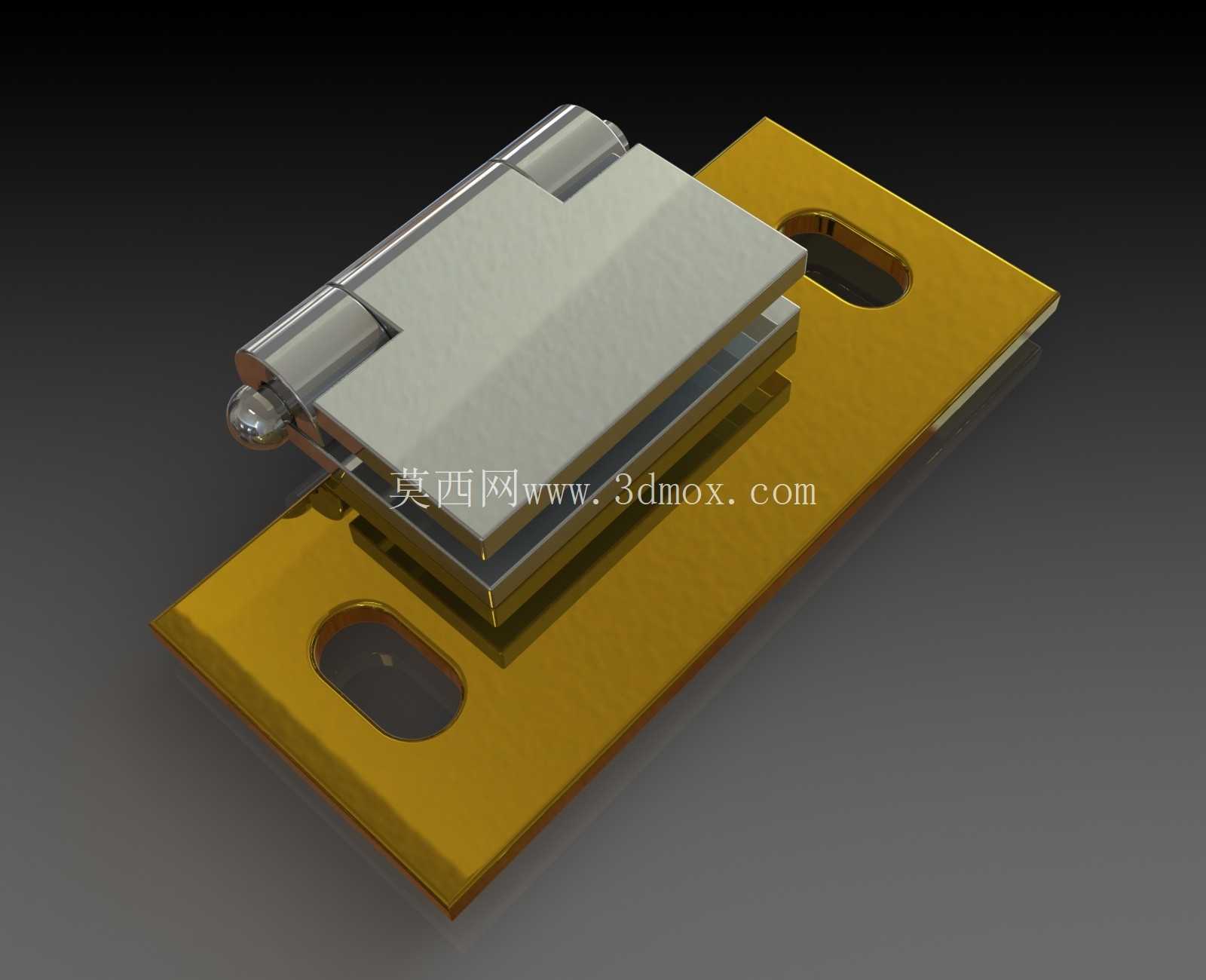

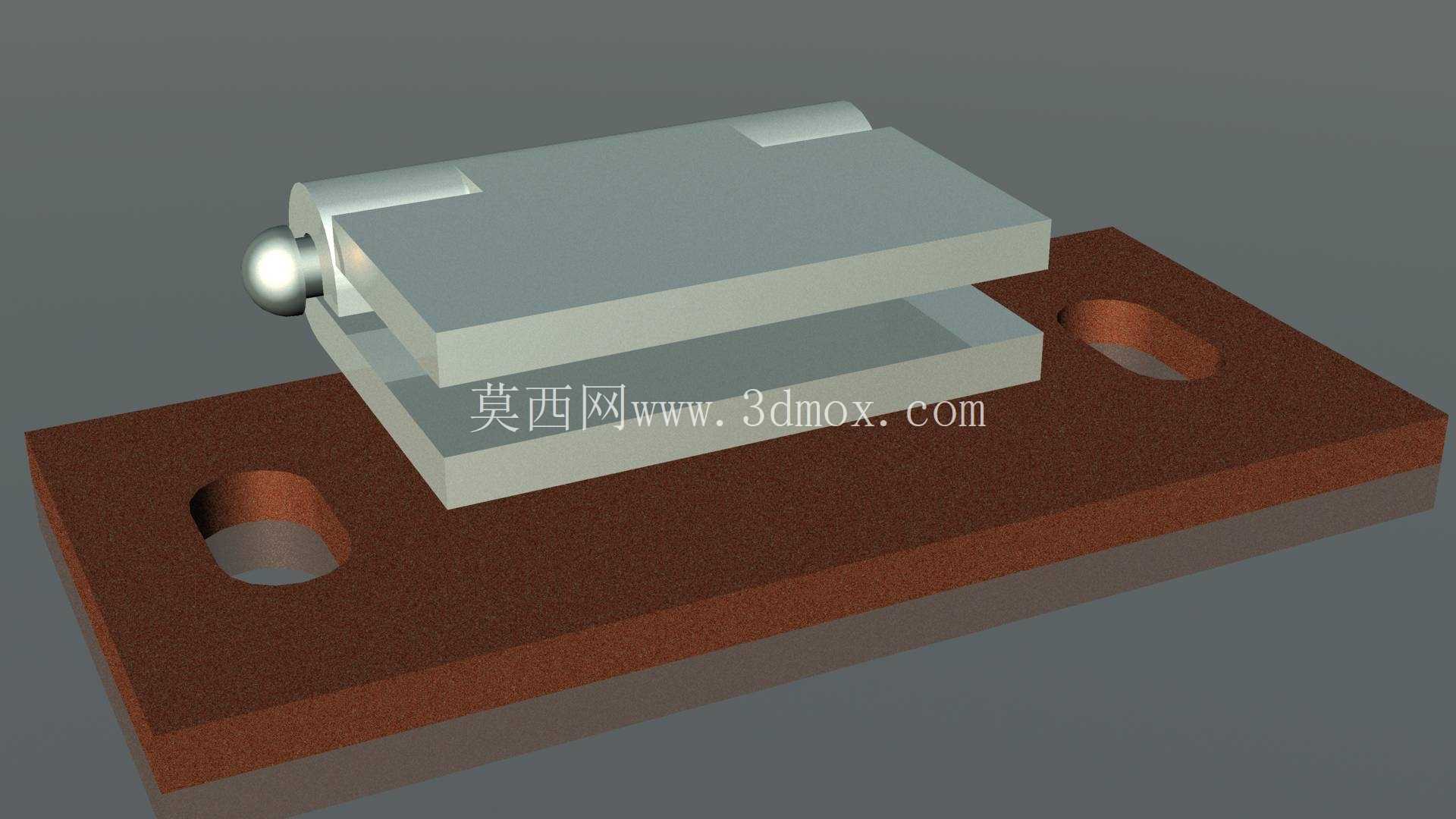

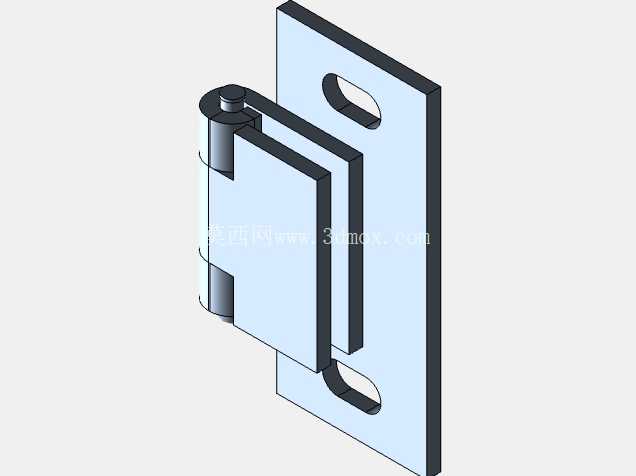

设计过程中首先要确定转动副的配合间隙，铰接轴与轴孔之间采用基孔制间隙配合，保证转动过程无卡滞，同时预留0.02-0.05mm的磨损余量，长期开合后不会出现明显的松旷。底座部分采用带长圆孔的安装结构，两个腰型安装孔对称分布在底座两端，安装时可以根据实际装配公差调整前后位置，补偿安装面的加工误差，不需要在装配时二次配打孔位，降低现场安装的调整难度。上铰接部分采用盒式夹装结构，两个平行的夹片将转动轴包裹在内，转动时受力均匀，不会出现单侧受力导致的轴变形问题。

从安装边界来看，底座的安装面为平面结构，要求安装基体的平面度不大于0.1mm，避免安装后底座变形导致转动卡滞；腰型孔的宽度适配常用的M6内六角安装螺丝，安装时螺丝的沉头深度要控制在2mm以内，避免螺丝头部突出底座平面影响铰接部分的转动行程。整体转动角度可以达到110度左右，满足常规设备盖板的开合需求，当盖板打开到最大角度时，铰接部分的限位结构会自然卡位，不需要额外加装限位撑杆，减少配套零件的使用数量。

结构细节上，铰接轴的端部采用球面封头设计，既可以避免轴销端部的锐边划伤操作人员，也能在装配时起到导向作用，方便轴销穿入轴孔完成组装。上下铰接面之间预留1mm的间隙，避免喷涂、喷塑后的漆面堆积导致两个部件贴合过紧，开合时出现摩擦异响。底座与上铰接部分的材质搭配上，底座采用强度更高的合金结构钢，保证安装固定的刚性，上铰接部分采用耐磨性能更好的材质，减少转动过程中的磨损量，延长整体使用寿命。

在设备选型匹配时，需要先确认被连接部件的重量与开合时的力矩，该款铰链单组可以承受15kg以内的翻盖重量，如果盖板重量超过该值，可以在盖板两侧对称安装两组铰链，分摊受力。安装时要保证两个铰链的转动轴处于同一条直线上，否则会出现开合阻力大、磨损加快的问题，装配过程中可以先将两个铰链的底座用螺丝初步固定在基体上，再将盖板与上铰接部分连接，调整位置保证转动顺畅后再将所有螺丝拧紧到规定扭矩。日常维护时只需要定期在铰接缝隙处注入少量润滑脂，就能保证长期开合无卡顿，不需要频繁拆解维护，适合在免维护要求较高的工业设备上使用。
