Z型垂直转水平物料输送提升结构

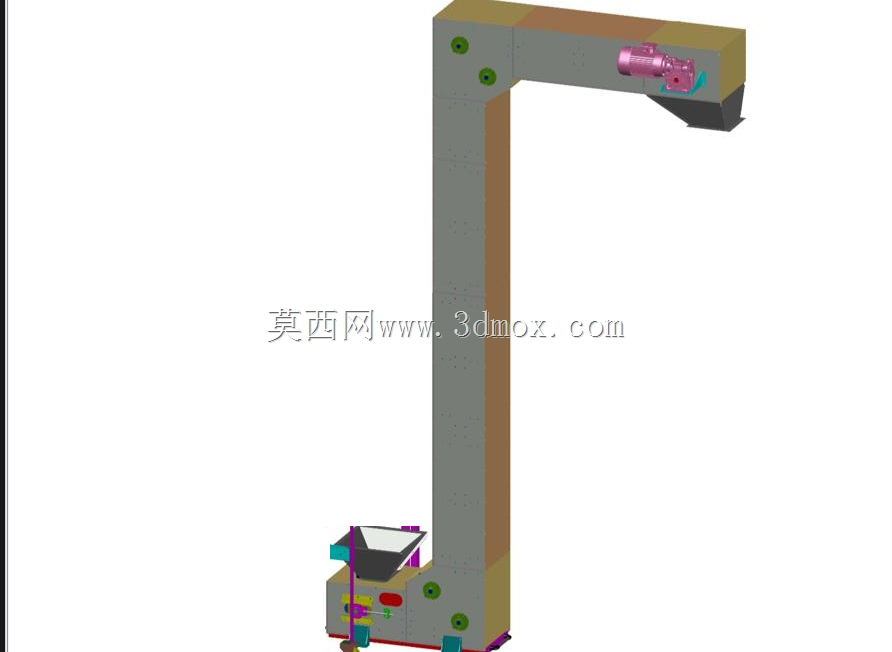

　　在食品加工、包装分拣、散料仓储的产线布局里，经常会遇到进料端在低位水平段、出料端需要转向高位水平段的空间限制场景，常规的垂直斗提只能完成单点上下料，无法衔接两端的水平输送工位，水平皮带又没法完成大高度差的物料抬升，Z型输送结构就是针对这类跨高度、转方向的连续物料转运需求设计的。这套结构的整体框架采用折弯型材拼焊成型，垂直段与上下水平段采用圆弧过渡衔接，避免料斗在转向时出现卡滞、撒料的问题，料斗通过专用附件固定在牵引链条上，沿框架内的导轨循环运行，低位水平段承接上游来料，料斗在水平移动过程中完成接料，随后沿垂直段平稳抬升，到达顶部水平段后沿导轨轨迹完成翻转卸料，将物料送入下游高位设备的进料口，整个过程连续无间断，不需要额外设置转运转接机构。

　　从设计逻辑上看，首先要匹配产线的输送节拍确定料斗的容积与节距，料斗的边缘做了折边强化处理，既可以防止输送颗粒、小块状物料时撒漏，也能避免料斗长期受物料冲击出现变形；牵引链条选用带侧边滚轮的专用输送链，滚轮沿框架内侧的定制导轨滚动，将滑动摩擦转化为滚动摩擦，降低运行阻力的同时，也能保证料斗在垂直段运行时不会出现横向摆动，运行平稳性更好。驱动单元布置在顶部水平段的端部位置，采用轴装式减速结构直接驱动链轮，不需要额外设置联轴器、传动座，既压缩了顶部的安装空间，也能减少传动环节的功率损耗；张紧机构布置在底部水平段的尾端，采用螺杆调节式张紧结构，可以根据链条的磨损伸长量实时调整张紧度，避免链条松脱出现跳齿、卡滞故障。

　　安装边界上，垂直段的背部预留了与厂房墙面、设备支架连接的安装孔位，上下水平段的端部都设置了标准的法兰连接接口，可以直接和上游的振动给料机、下游的包装机或者缓存料仓对接，不需要额外制作转接法兰；设备的整体宽度控制在常规输送线的宽度范围内，不会占用过多的产线横向空间，垂直段的高度可以根据现场的实际抬升需求做模块化调整，水平段的长度也可以根据工位间距灵活适配。在细节设计上，料斗的翻转轨迹经过反复校核，保证在顶部卸料位置时料斗的翻转角度刚好能将物料全部倒出，不会出现余料残留的问题，返程侧的导轨设置了防晃挡边，避免空料斗返程时出现晃动碰撞框架；框架的外侧预留了观察门的安装位置，日常维护时可以打开观察门检查链条、料斗的磨损情况，不需要整体拆解设备外壳。

　　这类结构特别适合场地空间受限、需要完成低位到高位连续转运输送的场景，相比多台设备拼接的输送方案，Z型结构的整体集成度更高，物料转接点更少，能有效减少物料在转运过程中的撒漏、破损问题，同时设备整体的占地面积更小，对于老厂房产线升级、紧凑布局的新产线来说适配性更强。建模过程中对所有运动部件都做了干涉检查，模拟了料斗在整个循环轨迹上的运行状态，确认转向位置、接料卸料位置都没有部件碰撞的问题，链条与链轮的啮合参数也按照标准输送链的参数做了匹配，保证结构运动逻辑符合实际设备的运行要求，框架的型材拼接位置都做了焊缝预留，符合实际焊接加工的工艺要求，安装孔位的位置、尺寸也都按照通用安装标准做了设定，可以直接用于后续的工程图输出、结构选型参考。
