模块化物料搬运输送机组装结构设计

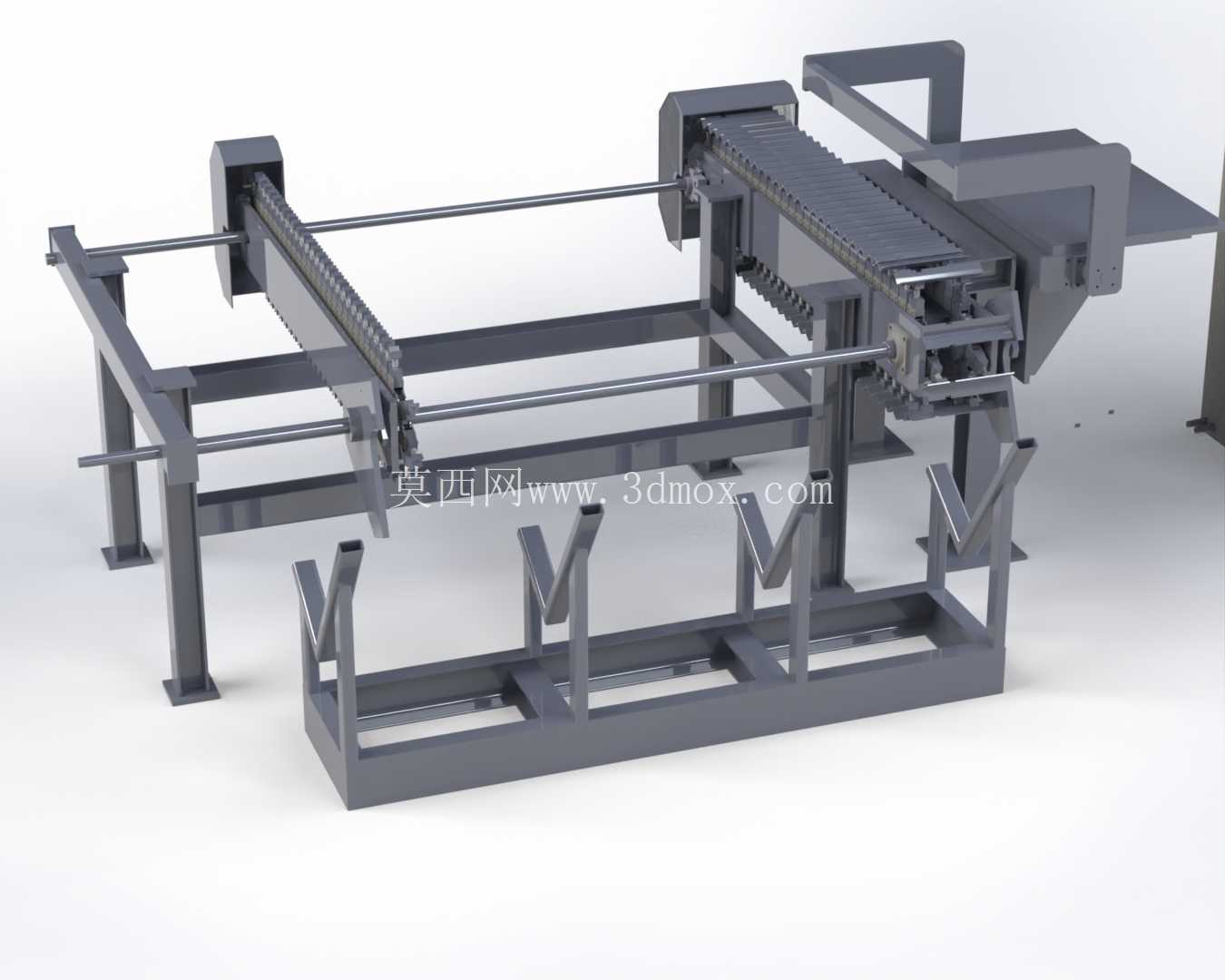

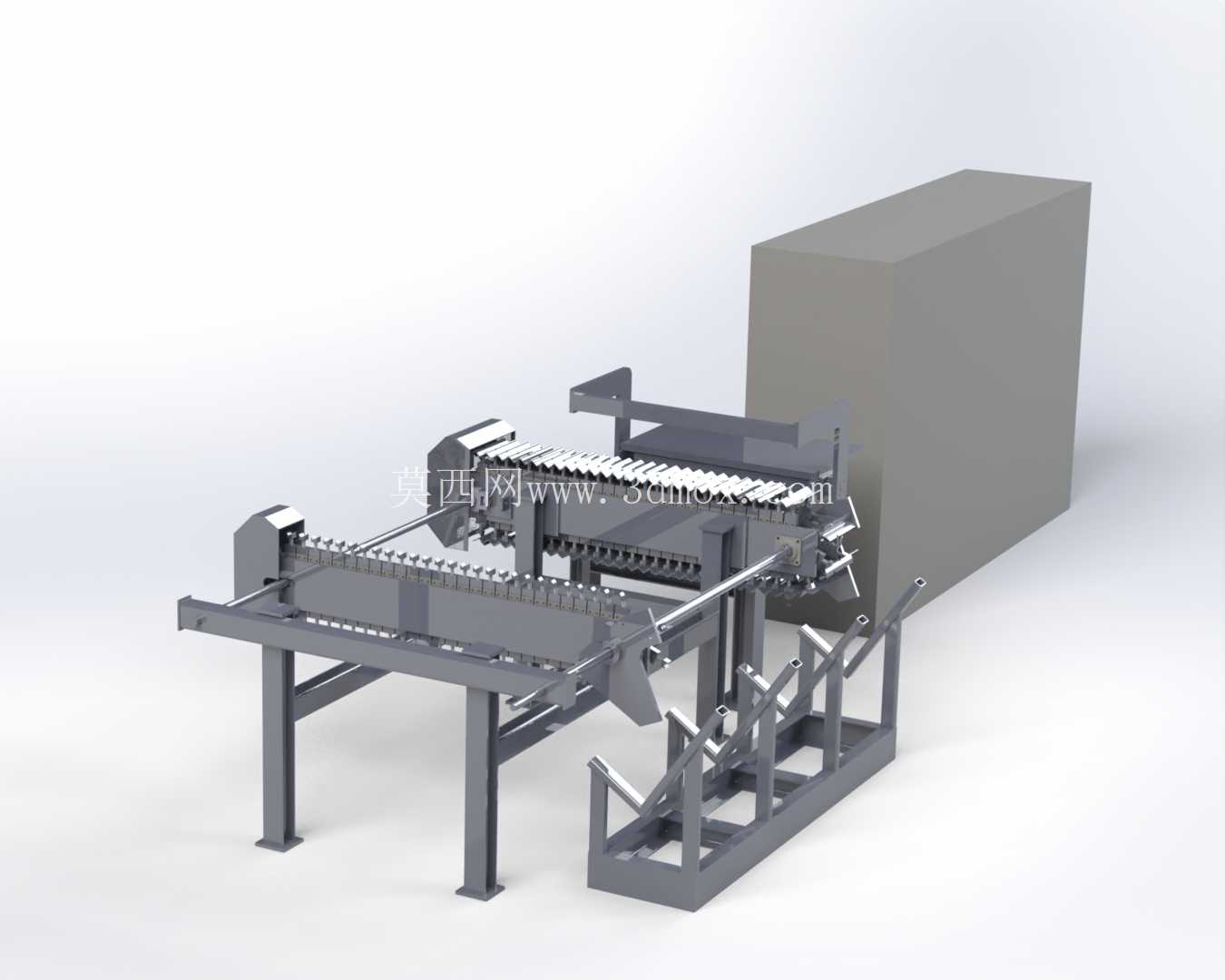

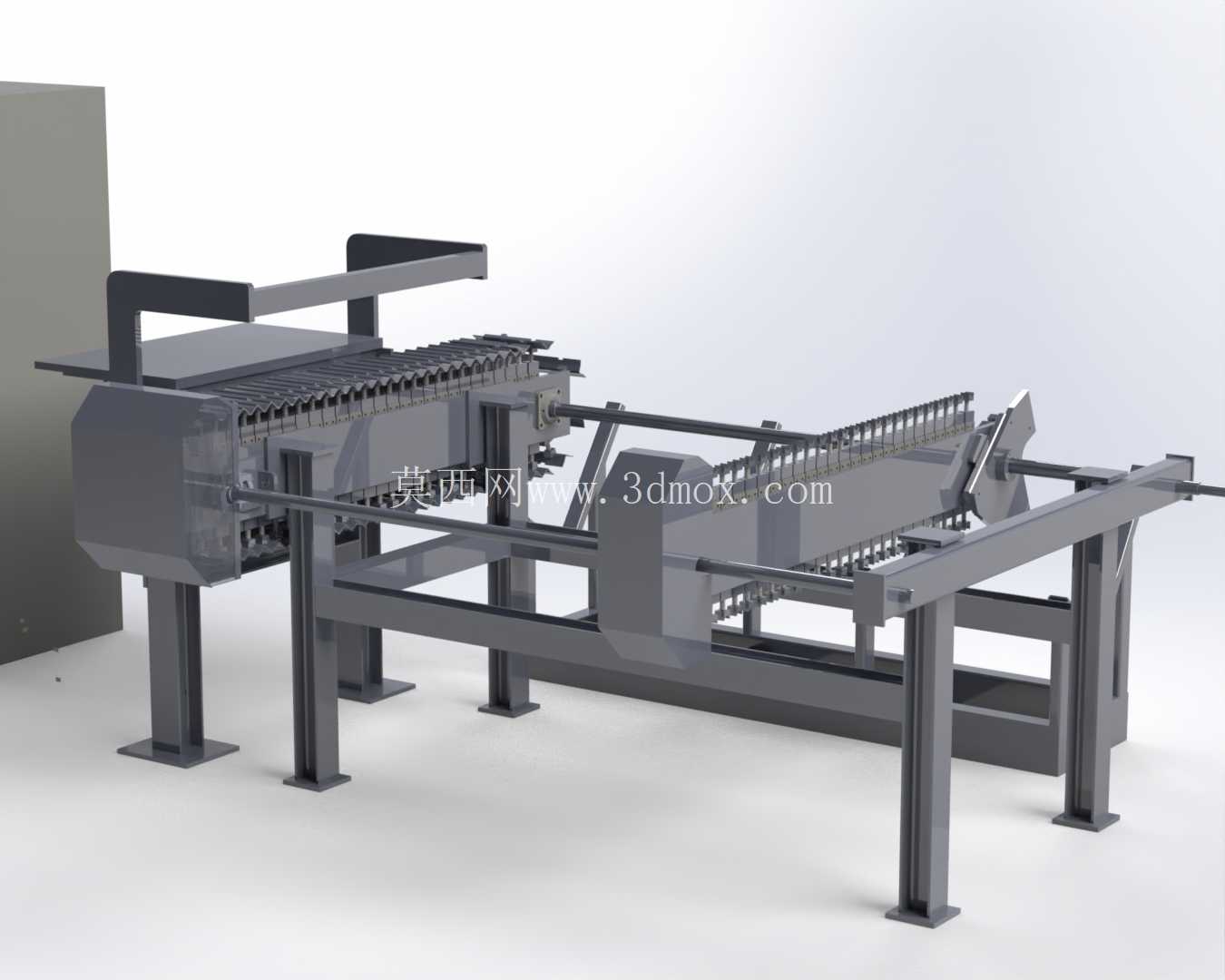

　　这套输送机组装结构主要面向离散制造车间内的工序间物料转运场景，可适配五金加工、零部件装配、建材预处理等产线的短距离物料移载需求，能够完成规整块状、条状工件从出料端到下一加工工位的平稳输送，替代传统人工搬运的重复作业，降低产线物流环节的人工劳动强度，同时减少人工搬运过程中工件磕碰、定位偏移的问题。从结构布局来看，整套设备采用落地式方管焊接机架作为承载基础，机架支脚设置有可调式安装脚垫，可适配车间地面存在的3-10mm高度差，安装时无需额外做预埋基础，直接通过膨胀螺栓固定在硬化混凝土地面即可，整体安装边界长度约2.8米、宽度约1.2米、高度约1.1米，预留的操作维护空间仅需在设备单侧留出0.8米的通行通道即可，不会过多占用车间的有效生产面积。

　　设备的核心输送单元采用双排平行导轨作为承载导向结构，导轨上配置等间距排布的拨料齿结构，可根据输送工件的外形尺寸调整齿间距，适配不同规格的条状、块状工件的卡持定位，避免输送过程中工件出现滑移偏位。驱动部分采用电动驱动配合气缸辅助定位的组合方案，电动驱动单元负责输送架的水平往复移动，实现工件的步进式输送，气缸组件则负责工件到位后的顶升定位以及末端的拨料导向，确保工件输送到末端工位时能够精准对齐下一工序的进料位置，定位重复精度可控制在±2mm范围内，满足多数机加工、装配工序的上料定位要求。

　　设计过程中充分考虑了模块化拆分的需求，整套结构分为机架总成、输送导轨总成、驱动单元、气动定位组件、末端导向料架五个独立模块，每个模块之间采用螺栓连接固定，无需焊接组装，现场安装时可按照模块顺序逐一组装，后期维护时也可单独拆卸故障模块进行更换，无需整体拆解设备，大幅降低后期运维的时间成本。末端导向料架采用倾斜式导杆结构，导杆表面做抛光处理减少摩擦阻力，工件输送到末端后可沿着导杆自动滑落到接料位置，无需额外配置动力推料机构，简化了整体结构的同时也降低了设备的故障点。

　　机架的焊接部位全部做去应力处理，避免长期承载后出现机架变形导致的导轨卡滞问题，所有运动副位置都配置有自润滑轴承，无需频繁加注润滑脂即可保证长期运行的顺畅性，适配车间多尘、多金属碎屑的作业环境。在结构细节处理上，所有外露的棱角都做了倒钝处理，避免操作人员巡检、维护时出现磕碰划伤，驱动单元的传动部位全部设置有可拆卸的防护罩，既可以防止车间内的碎屑、灰尘进入传动结构造成磨损，也可以避免运动部件外露带来的安全隐患。整套结构的标准件占比超过60%，包括连接螺栓、轴承、气缸、导轨副等全部采用通用标准规格，后期备件采购无需定制，可直接从市面标准件渠道采购替换，降低了设备的全生命周期使用成本。从实际使用的适配性来看，该输送结构可直接对接剪板机、冲床、型材切割机等设备的出料端，也可作为装配线的中间输送单元使用，通过调整拨料齿的间距以及驱动行程，即可适配不同长度、不同重量的工件输送需求，单段输送的最大承载重量可达200kg，能够满足多数中小型工业工件的输送要求。
