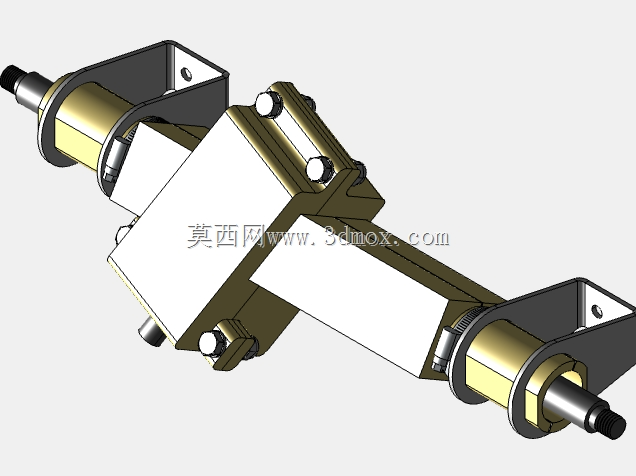

电动汽车用Cestamite材质转向箱结构设计

　　这款转向箱是面向小型电动汽车传动转向场景开发的核心执行部件，在整车底盘布局中承担着转向力矩传递、行驶方向精准调控的关键作用，区别于传统燃油车的铸铁转向箱体，这款产品选用Cestamite作为主体加工材质，在保证结构强度满足整车转向载荷要求的前提下，大幅降低了部件自重，适配电动汽车轻量化设计的核心需求。

　　从实际装车应用场景来看，这类转向箱多用于低速短途电动代步车型，安装位置位于前桥转向机构与转向操纵机构的衔接处，日常行驶过程中需要持续承受转向操作带来的交变载荷，同时还要应对路面颠簸传递的冲击载荷，因此在结构设计阶段，首先对安装边界做了明确限定：箱体主体的安装孔位完全匹配对应车型前副车架的预留安装点，不需要对原有车架结构做额外打孔改制，降低装车适配的改造成本；箱体的输出轴端连接尺寸与转向横拉杆球头的配合公差控制在IT7级精度区间，保证转向力矩传递过程中没有多余旷量，避免行驶过程中出现转向虚位、方向跑偏的问题。

　　设计过程中优先考虑了加工工艺的落地可行性，整个箱体结构采用三轴CNC加工成型，没有设计需要五轴联动才能加工的复杂曲面特征，对于普通机加工车间来说，只需要完成一次装夹找正就能完成绝大多数特征的加工，不需要定制特殊成型刀具，有效控制了单件加工的成本与周期。箱体上的所有附件固定位都采用激光切割件完成定位锁紧，相比传统的焊接定位方式，激光切割的定位片平面度公差可以控制在0.1mm以内，装配时不需要额外修磨配装，既能保证内部传动组件的装配同轴度，也能减少后期使用过程中因为定位偏移产生的传动异响、部件磨损加剧问题。

　　从功能特性层面来看，这款转向箱的内部传动结构做了针对性的载荷匹配设计，输入轴与输出轴的传动比经过多轮实车调校，既保证低速转向时的操作轻便性，也能避免高速行驶时转向过于灵敏带来的行驶安全隐患。箱体的结合面位置设计了密封槽结构，装配时加装密封胶条就能满足IP54级的防护要求，能够阻挡日常行驶过程中的泥水、扬尘进入箱体内部，延长内部传动部件的维护周期，适配电动汽车日常通勤、短途代步的使用场景，不需要用户频繁做拆解保养。

　　在外形尺寸的把控上，设计阶段就严格对照整车前舱的布局空间做了边界校核，箱体的最大外轮廓尺寸避开了前舱内的线束、制动管路以及动力电池前置模块的安装空间，装车后不会和周边部件产生运动干涉；箱体的检修端盖朝向车轮侧预留了足够的操作空间，后期如果需要调整传动间隙、补充润滑脂，不需要将整个转向箱从车架上拆解下来，只需要将车轮转到最大转角位置就能完成检修操作，大幅降低了后期维护的操作难度。

　　整个结构在Fusion360中完成全参数化建模，所有特征尺寸都做了参数关联，后续如果需要适配不同轴距、不同载荷等级的电动车型，只需要调整对应的安装孔距、传动比参数就能快速衍生出适配不同车型的版本，不需要重新从零开始搭建模型，能够有效缩短同系列产品的开发周期。建模过程中对所有受力位置做了应力仿真校核，在最大转向载荷工况下，箱体的最大变形量控制在0.05mm以内，完全满足转向系统的刚度要求，不会因为受力变形导致传动卡滞、转向失效的问题；同时对非受力位置做了合理的减重挖槽设计，在不影响结构强度的前提下进一步压缩部件自重，契合电动汽车轻量化的设计方向。

　　从装配逻辑来看，整个转向箱的组件采用分层装配设计，先将内部传动齿轮、轴承组件预装到下半箱体，再扣合上半箱体锁紧固定螺钉，最后加装激光切割成型的定位附件完成整体装配，整个装配流程不需要专用工装夹具，普通装配工人按照作业指导书就能完成组装，装配过程中没有需要配做的工序，能够有效提升批量生产的装配效率，也能保证不同批次产品的装配一致性。
