丰田车型散热器上水管结构设计

　　在乘用车辆的冷却循环系统中，散热器上水管承担着将发动机缸盖水套输出的高温冷却液导流至散热器上水室的核心功能，是冷却回路中承压耐温的关键刚性管路部件。不同于橡胶软管的柔性补偿特性，这款金属材质的成型硬管主要应用在发动机与散热器相对位置固定的布局场景中，能够在发动机舱紧凑的布置空间内，精准避让周边的进气歧管、线束支架、空调管路等部件，避免长期运行中出现管路干涉、磨损渗漏的问题。从实际装车工况来看，这类硬管通常布置在发动机排气侧上方区域，周边环境温度长期处于90-120摄氏度区间，同时要承受冷却系统0.1-0.15MPa的工作压力，以及车辆行驶过程中带来的持续振动，因此管路的形态设计、固定点布局直接决定了使用寿命与运行可靠性。

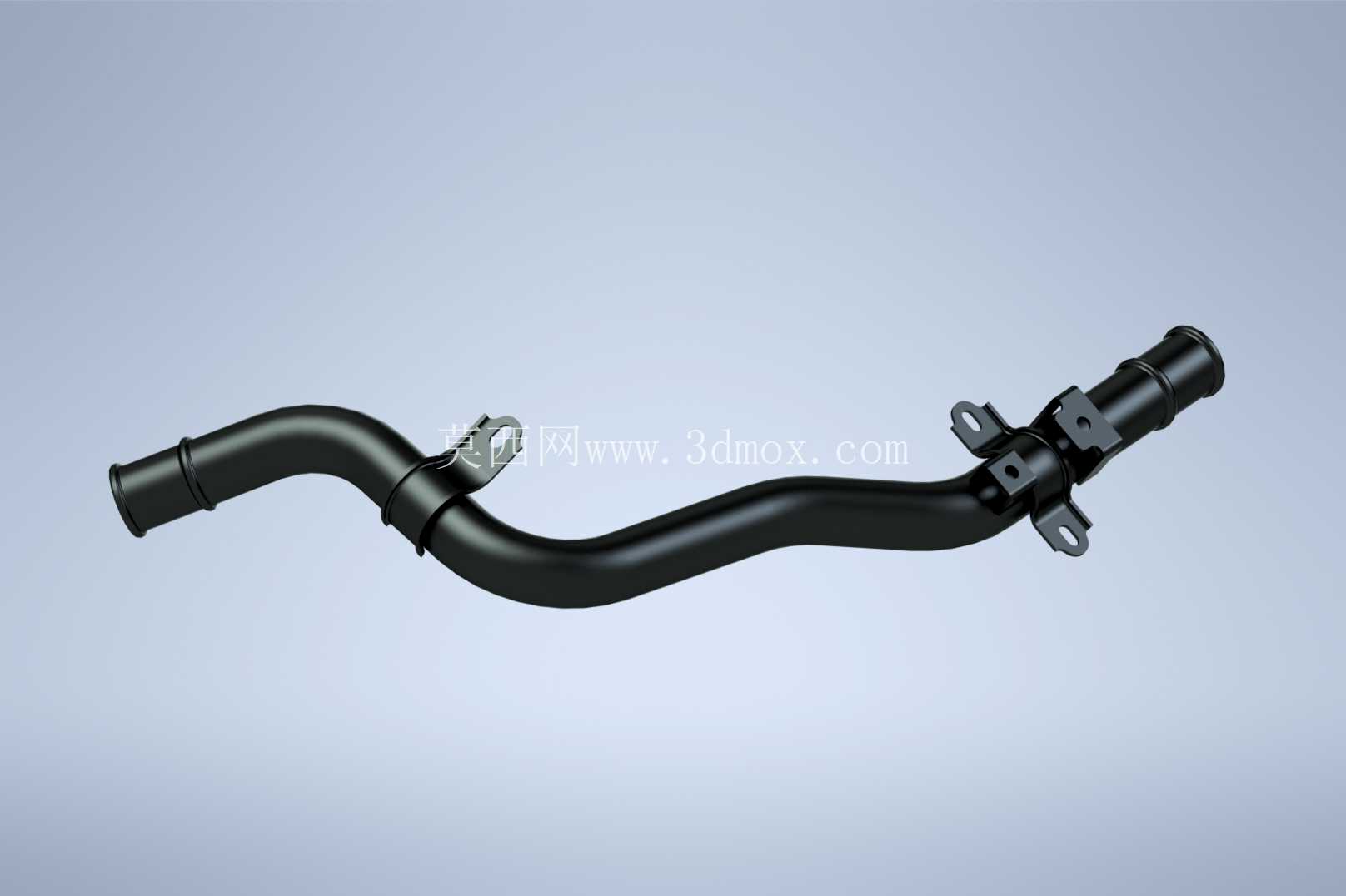

　　这款管路的整体走向采用多段弯折的空间曲线设计，并非简单的平面弯管，建模过程中需要先锁定两端的接口坐标：一端对接发动机缸盖侧的出水接头，采用直插式竹节结构，配合橡胶卡箍实现密封，接口外径匹配常规乘用车冷却系统的通径要求，保证冷却液流量满足1.8L-2.5L排量自然吸气发动机的散热循环需求；另一端对接散热器上水室的侧置接头，同样采用等径竹节接口，保证装配时的通用性。管路中间的弯折弧度充分考虑了弯管加工的工艺可行性，所有弯折位置的弯曲半径均大于管材外径的1.5倍，避免冷弯加工时出现管壁褶皱、截面变形导致通流面积减小的问题，同时弯折段的过渡平滑，减少冷却液流动过程中的局部阻力，降低水泵的循环负载。

　　在安装固定结构的设计上，管身集成了两个冲压成型的安装支架，支架与管身采用焊接方式固定，支架上的安装孔位带有橡胶衬套的安装限位结构，装配时通过螺栓固定在发动机缸体或者前舱的安装支座上，两个固定点的间距经过模态仿真优化，能够将管路的固有频率避开发动机怠速及常用转速区间的振动频率，防止长期运行中出现共振断裂的问题。其中靠近发动机侧的支架还集成了一个小的线束固定卡扣位，能够将周边的传感器线束进行固定，减少舱内部件的单独支架数量，提升装配效率。管路表面采用电泳加喷粉的防腐处理，建模时还原了表面的哑光黑色质感，同时考虑到装配过程中的防错需求，管身靠近两端接口的位置设计有轻微的直径差标识，能够避免装配工人在流水线作业时出现接反的问题。

　　从安装边界来看，这款管路的所有外轮廓点与周边部件的最小间隙均大于15mm，即使在发动机悬置产生最大位移的工况下，也不会与周边部件发生磕碰，同时预留了橡胶软管的装配空间，两端接口的插入深度设计为25mm，配合卡箍的安装位置，能够在-40摄氏度到130摄氏度的工作温度区间内保持可靠密封，不会因为热胀冷缩出现渗漏。在建模逻辑上，这款模型先通过三维草绘勾勒出管路的中心轨迹线，再基于管材的外径参数进行扫掠生成基础管体，之后单独创建安装支架、卡扣结构、竹节密封槽等细节特征，所有特征的参数均关联可编辑，能够根据不同车型的布置需求快速调整管路走向、固定点位置，适配不同的发动机舱布局。对于冷却系统的设计人员来说，这类硬管的设计核心是在有限的空间内实现最优的流道走向，同时平衡加工工艺、装配效率、振动可靠性的多重需求，不能单纯追求流道最短而忽略弯折工艺性，也不能为了避让部件随意增加弯折数量导致流阻过大，每一段弯折角度、每一个固定点的位置都需要结合整车的振动测试、热管理测试数据反复迭代，才能保证在整车全生命周期内的可靠运行。
