莫辛纳甘步枪适配瓶状抛射装置结构

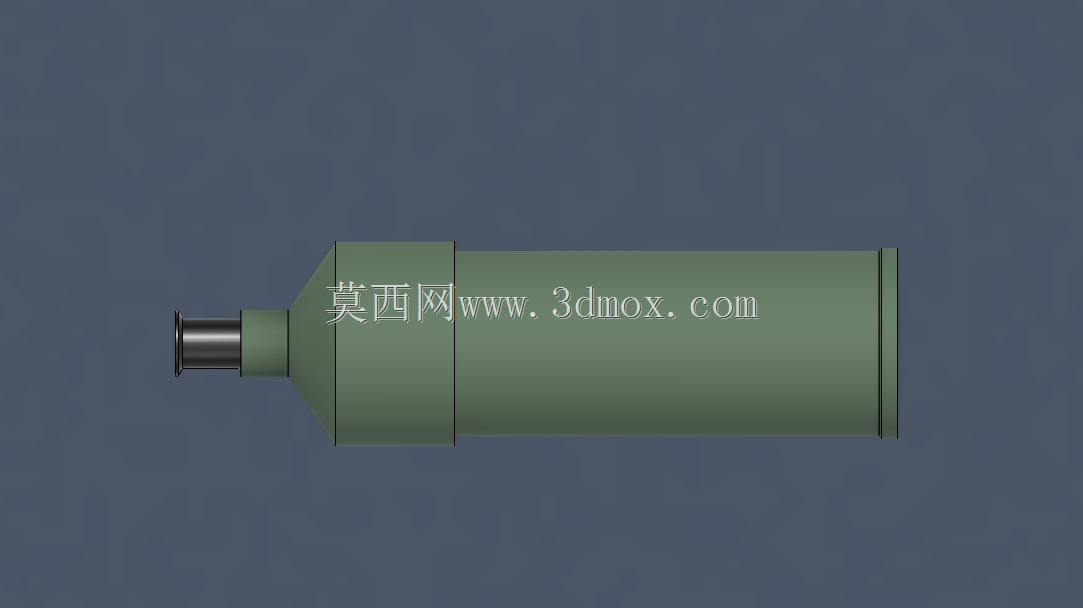

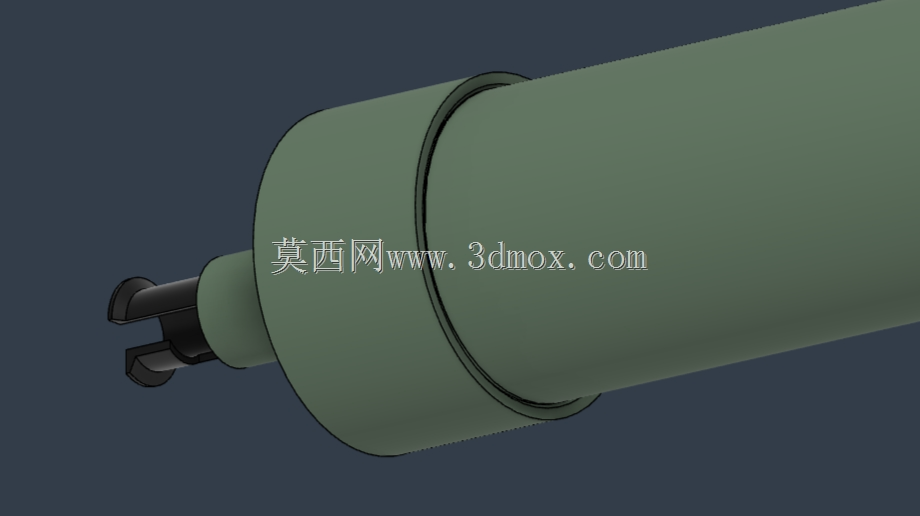

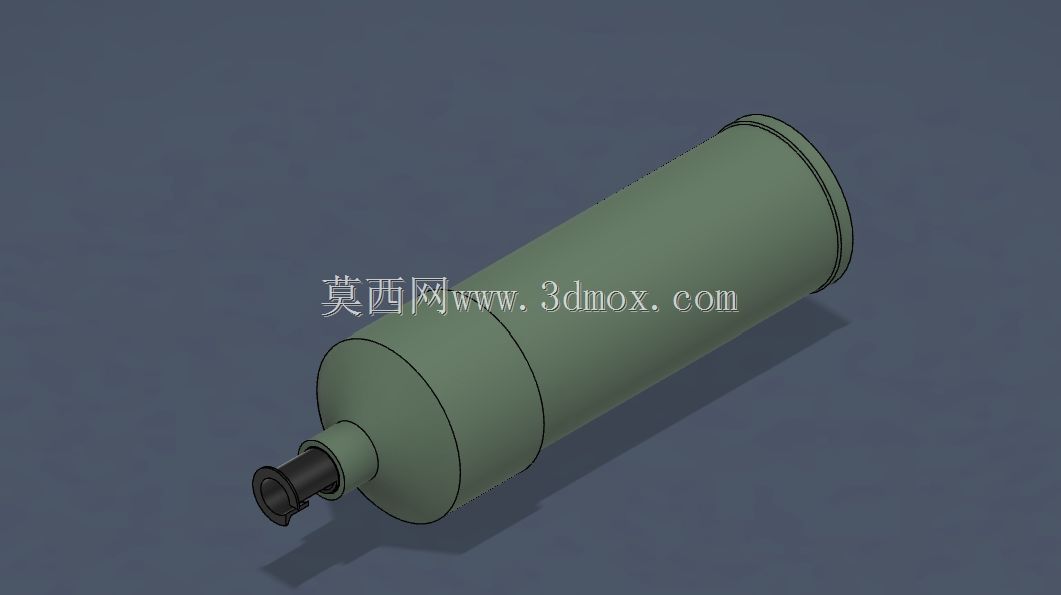

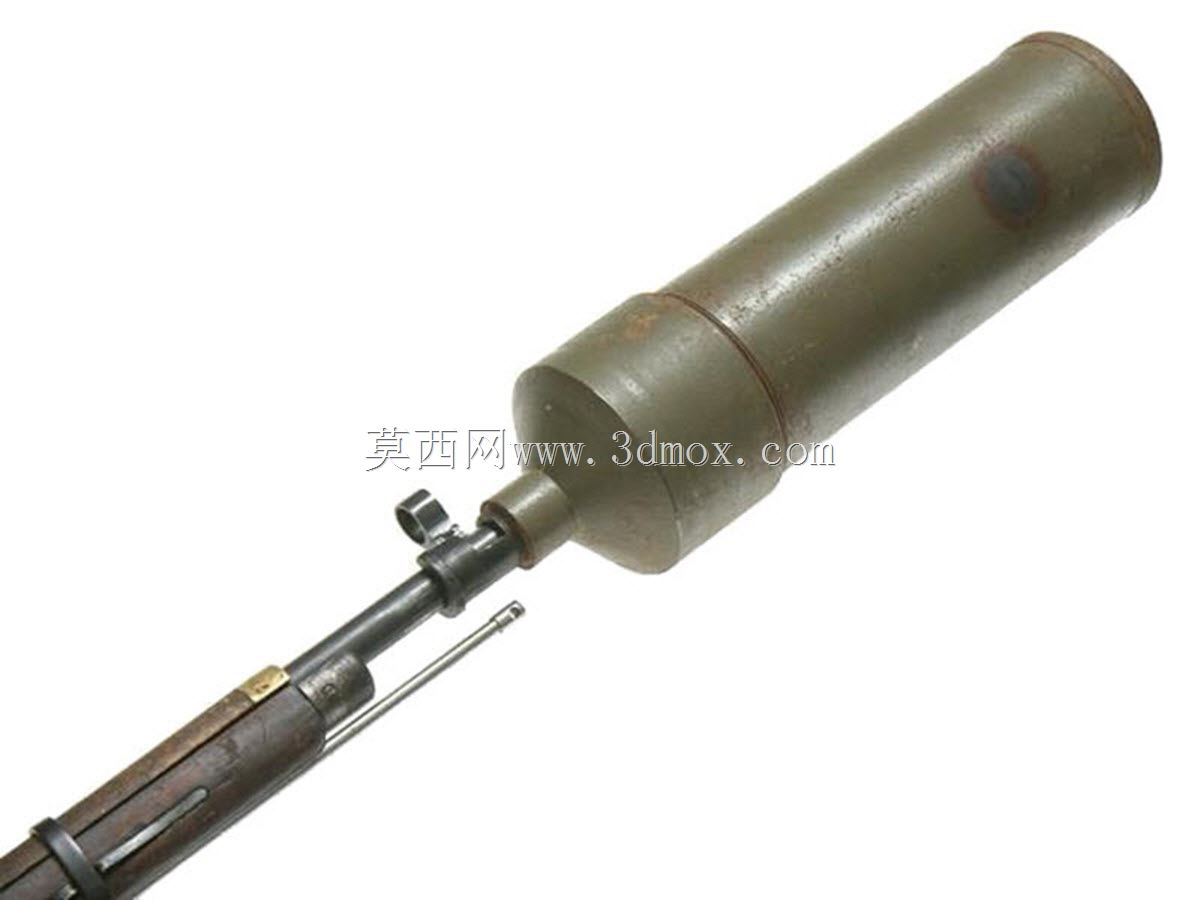

　　这款适配莫辛纳甘步枪的瓶状抛射装置，在近距离攻坚、阵地防御的作战场景中承担着特殊的抛投任务，核心用途是为步枪提供额外的大质量载荷抛射能力，无需额外改造枪身主体结构，即可实现特定瓶装载荷的抵肩发射，填补了手榴弹最小投掷距离与迫击炮最小打击距离之间的火力空白区间。从功能特性来看，装置整体采用同轴圆柱段阶梯式结构，靠近发射接口的位置设置有小直径定位轴段，轴段末端加工有与步枪枪口装置匹配的卡接定位结构，安装时可直接套入枪口预设的连接位，依靠径向间隙配合实现快速装拆，无需额外紧固件即可保证发射过程中的同轴度，避免发射时出现偏载导致的精度偏差或结构损伤。

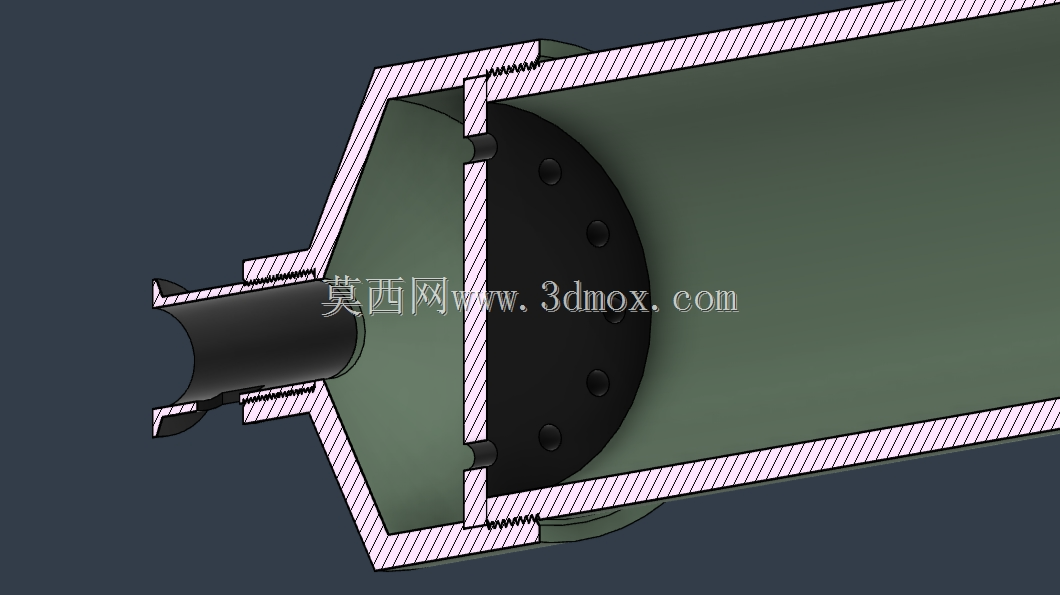

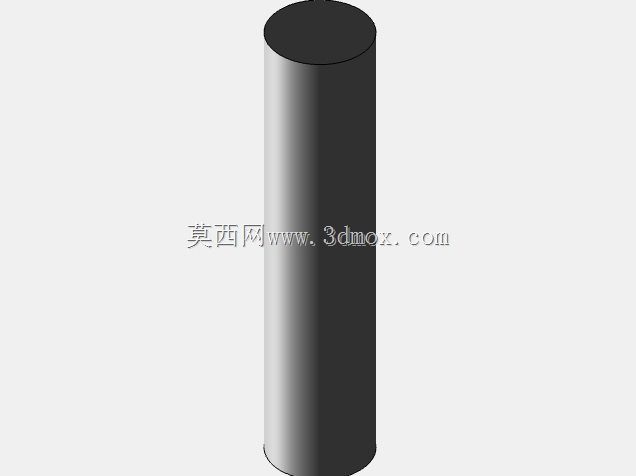

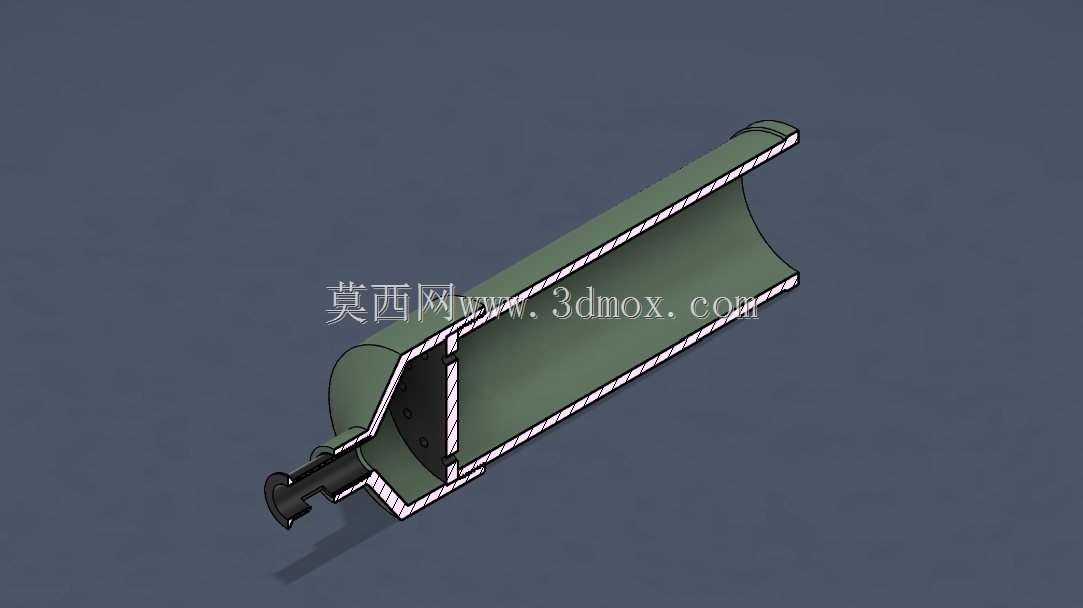

　　装置主体为大直径储纳腔段，内部为光滑等径空腔，可容纳标准规格的瓶装载荷，腔体内壁未设置额外导向筋，依靠载荷自身圆柱度与腔体内壁的小间隙配合实现发射导向，减少加工工序的同时降低了装填时的卡滞概率；储纳腔尾部设置有向内收窄的挡边结构，可限制载荷的装入深度，保证每次装填时载荷底部与发射药燃气作用面的距离一致，确保初速稳定性。靠近发射口的位置设置有外凸的加强环筋，环筋厚度为3mm，可承受发射时燃气压力带来的径向扩张力，避免腔体在反复使用后出现胀形变形；发射口边缘做了1.5mm的倒圆角处理，既可以去除加工毛刺避免装填时划伤载荷外壁，也能减少发射口处的应力集中，提升结构疲劳寿命。

　　设计过程中优先考虑了战场环境下的加工便利性，所有外轮廓均为回转体结构，可直接采用无缝钢管经车削加工成型，无需复杂的铣削、冲压工序，普通野战修械所即可完成批量生产；各段圆柱的同轴度公差控制在0.1mm以内，既保证了安装后的定位精度，也放宽了加工精度要求，降低生产环节的废品率。安装边界方面，装置整体轴向长度控制在220mm，最大外径为62mm，安装后突出枪口的长度不会影响步枪原有的机械瞄具视线，装拆时无需调整准星、表尺位置，可在携行状态下快速完成安装或拆卸；装置总质量控制在420g以内，安装后对步枪重心的偏移影响控制在枪口前方30mm位置，不会对正常据枪瞄准造成过大负担。

　　结构强度校核阶段，针对发射时的瞬时燃气压力做了壁厚冗余设计，储纳腔段壁厚为4mm，可承受常规空包弹发射时的峰值压力，反复发射100次后腔体变形量不超过0.05mm，满足实战场景下的重复使用需求；定位卡接位置的接触面积设置为120平方毫米，可承受发射时的轴向反冲力，避免发射过程中装置从枪口脱落。针对实际使用中可能出现的泥水、沙尘侵入问题，装置内壁未设置复杂的凹槽或缝隙结构，日常维护时只需用通条擦拭即可完成清洁，不会出现沙尘卡滞导致的装填故障；外表面采用哑光军绿色氧化处理，既可以避免反光暴露位置，也能提升金属表面的防锈能力，适应潮湿、泥泞的野战使用环境。
