正时皮带传动系统用同步带轮结构设计

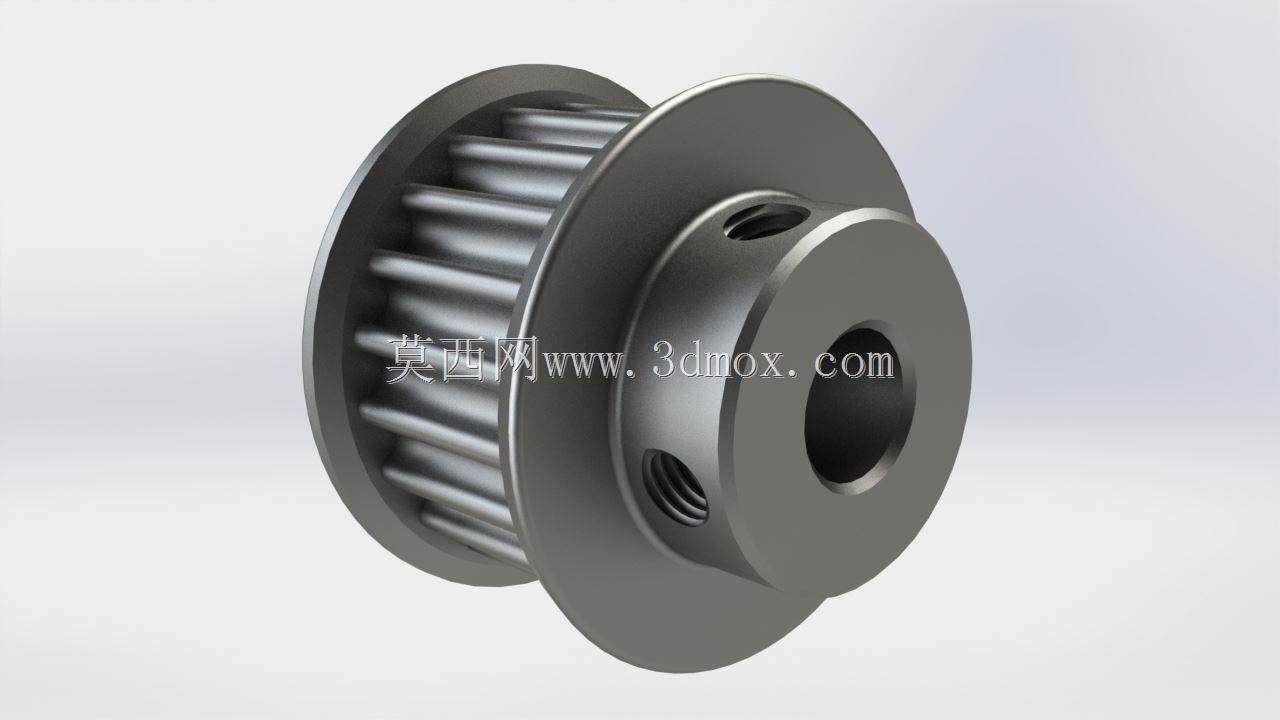

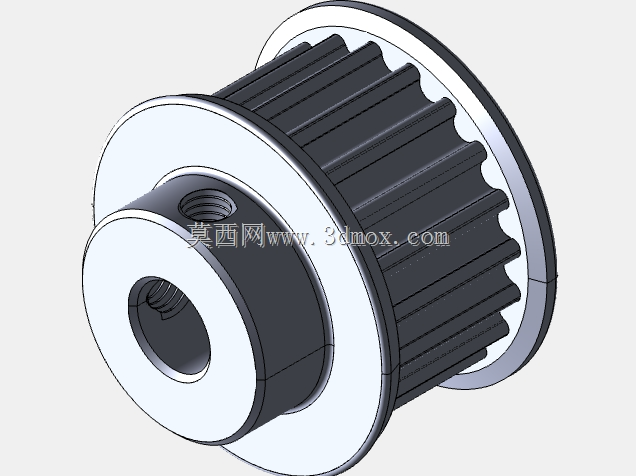

　　从结构细节来看，这款带轮采用双侧挡边设计，这是现场装配经验里非常实用的结构——很多同步带传动故障都源于皮带运行中跑偏脱轮，尤其是中心距较长、带速偏高的传动场景，双侧一体加工的挡边能把皮带的轴向窜动限制在轮体宽度范围内，不需要额外加装挡带轮，既压缩了传动单元的轴向安装空间，也减少了额外零件带来的装配累积误差。轮体中心的安装孔采用通孔加顶丝孔的固定方式，两个垂直分布的顶丝孔分别对应轴的两个垂直面，装配时可以从两个方向锁紧，避免单顶丝固定在频繁正反转工况下出现的松动移位，这种固定方式适配常见的圆轴输出结构，不需要在轴上加工键槽，对于小扭矩传动场景来说，装配效率更高，也降低了轴的加工成本。在自动化生产线、小型动力传输单元、精密输送机构的传动链路里，同步带轮是保障传动比精准、无滑差动力传递的核心零件，这款带挡边的正时皮带滑轮，正是针对中小载荷同步传动场景开发的结构件。日常设备调试中经常遇到普通平皮带传动丢转、V带传动比不准的问题，尤其是在需要严格匹配主轴与从动轴转速关系的工位，比如包装机的送膜辊传动、小型输送机的辊筒同步驱动、3D打印设备的轴系传动，这类带轮的齿形啮合结构能完全消除滑动带来的传动误差，保证两端动作的时序匹配。

　　齿形部分的参数完全匹配标准正时皮带的齿距，建模时齿槽的圆弧过渡做了优化，没有尖锐的棱角，能减少皮带齿进入啮合时的挤压磨损，延长皮带的使用寿命；轮体的轮毂部分做了加厚处理，相比薄腹板的带轮，这种结构在频繁启停的冲击载荷下不容易出现轮毂开裂的问题，适合有正反转切换、启停频次高的传动工位。设计过程中首先要确认的是安装边界尺寸：轮体的总宽度要比匹配的皮带宽度宽出2-3mm，给皮带的轻微轴向窜动留出余量，挡边的高度要高出齿顶1.5mm以上，才能起到可靠的防脱作用；中心安装孔的公差要选过渡配合，既保证装配时能顺利套入轴径，又不会因为间隙过大出现运转时的偏心抖动；顶丝孔的位置要避开轮毂的应力集中区域，两个顶丝孔的轴向间距控制在轮毂长度的三分之一和三分之二处，锁紧时的受力更均匀。

　　另外轮体的减重设计也做了考量，在保证轮毂和轮缘强度的前提下，腹板部分没有做多余的加厚，既控制了零件自身的重量，减少高速运转时的转动惯量，也降低了材料成本。实际选型应用时，要根据传递的扭矩大小确认带轮的齿形规格和啮合齿数，啮合齿数过少会导致单齿受力过大出现断齿或者跳齿，这款带轮的啮合齿数满足中小扭矩传动的要求，适配的轴径范围覆盖常见的小型电机、减速机输出轴尺寸，不需要额外做轴套转接就能直接安装。在装配调试环节，要注意两个配对带轮的端面平行度，偏差过大会加剧皮带侧边和挡边的摩擦，导致皮带过早磨损；顶丝锁紧时要交替拧紧两个顶丝，保证带轮端面和轴的垂直度，避免运转时出现皮带周期性松紧变化的问题。

　　和链轮传动相比，这种同步带轮传动不需要润滑，运转噪音更低，适合对洁净度有要求的生产场景，比如食品包装、电子组装工位，不会有润滑油滴落污染产品的风险；和齿轮直接啮合传动相比，它的中心距调整范围更灵活，可以通过张紧结构调整皮带的张紧力，补偿长期使用后的皮带伸长量，维护起来更方便。建模过程中对齿形的渐开线轮廓做了精准拟合，保证和标准皮带啮合时的齿侧间隙均匀，不会出现卡齿或者间隙过大带来的传动回差，挡边和轮体的连接位置做了圆角过渡，避免应力集中导致的挡边断裂，中心孔的同轴度、齿顶圆的圆度都按照传动件的常规公差要求做了设计约束，能直接对接后续的工程图出图、机加工生产流程。
