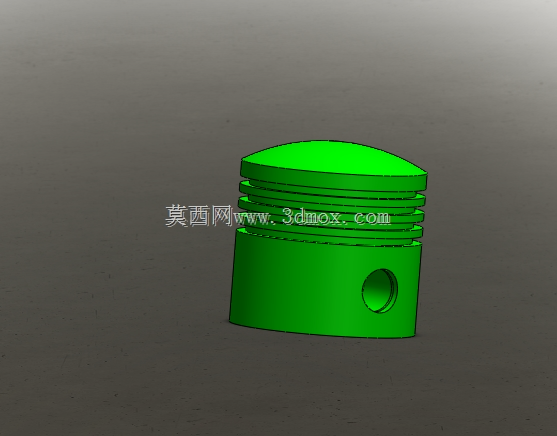

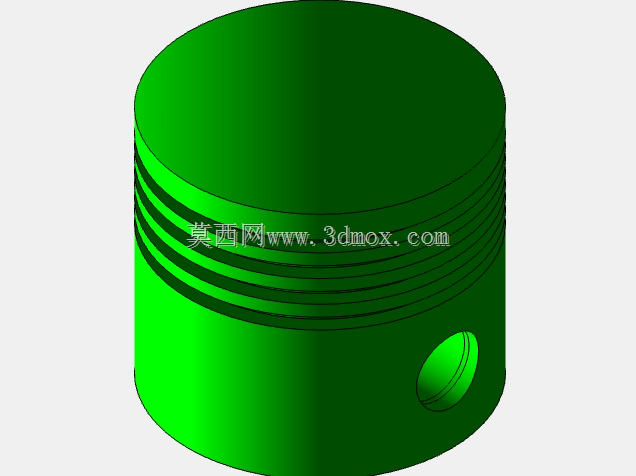

内燃机用活塞结构三维设计模型

　　在往复式动力设备的核心做功单元中，活塞是直接承接工质压力、完成能量转换的核心承载部件，其结构设计合理性直接决定整套动力单元的输出效率、运行寿命与密封可靠性。从实际工况适配角度出发，该活塞的头部采用截顶椭球型顶面设计，区别于传统平顶结构，这种曲面顶面能够在压缩行程末端引导缸内工质形成定向涡流，优化油气混合均匀度，尤其适配小排量高转速内燃机的燃烧组织需求，同时顶面的曲率过渡经过反复校核，可避免高温工质长期冲刷下的局部热应力集中，减少顶面烧蚀、开裂的失效概率。

　　头部环带区域设置多道环槽结构，分别适配气环与油环的安装，气环槽的加工精度直接决定缸内高压工质的密封效果，设计时环槽的侧隙、背隙参数均按照往复运动的热膨胀量预留合理间隙，既避免热态下环件卡滞导致密封失效，也防止间隙过大造成工质窜漏、机油上窜进入燃烧室；油环槽位置设计有对应的回油孔道，能够将缸壁上多余的润滑油通过孔道导回曲轴箱，避免机油过量消耗。活塞销座区域采用对称式凸台加强结构，销孔内部设计有微量的偏心错位量，可在活塞往复运动经过上下止点换向时，抵消部分侧推力带来的敲击异响，同时销座与活塞主体的过渡区域采用大圆角平滑衔接，分散活塞销传递的交变冲击载荷，避免长期交变载荷下过渡区域出现疲劳裂纹。

　　裙部作为活塞在气缸内的导向承载部位，型线设计采用中凸变椭圆结构，冷态下裙部截面为椭圆，长轴垂直于活塞销轴线方向，可抵消热态下裙部因销座方向金属量多、热膨胀量大带来的变形，保证热态运行时裙部与缸壁的配合间隙均匀，避免拉缸故障；裙部表面的微观型线经过优化，可在往复运动时在缸壁与裙部之间形成稳定的润滑油膜，降低摩擦副的磨损速率。从安装边界来看，该活塞的整体外径与对应缸径保持严格的配合公差，总高度尺寸适配对应机型的压缩比设计要求，活塞销孔的内径尺寸与标准活塞销规格匹配，可直接适配对应型号的连杆小头安装，无需额外改制；环槽的宽度、深度参数适配行业通用的活塞环规格，后期维护更换配件时无需定制专用环件，降低运维成本。

　　在实际应用场景中，这类活塞不仅可用于小排量通用汽油机、小型柴油机的动力单元，也可经过参数调整适配往复式压缩机、柱塞泵等容积式流体设备的做功单元，在减压阀类流体控制元件中，同结构原理的活塞件也可作为压力感应、流量调节的核心执行部件，通过活塞两端的压力差变化带动阀芯动作，实现出口压力的稳定控制。设计过程中，针对活塞的壁厚分布做了梯度优化，头部区域因直接接触高温高压工质，壁厚适当增加以提升结构强度与热容量，裙部区域在保证导向刚度的前提下适当减薄，降低活塞整体往复运动质量，减少曲轴连杆机构的往复惯性力，降低高转速运行时的振动与机械噪声。所有过渡区域均避免锐角、直角结构，全部采用圆角平滑过渡，既减少加工过程中的应力集中，也避免热处理环节出现应力开裂隐患。针对活塞销孔的承载区域，设计时考虑了活塞销的弯曲变形量，将销孔加工成微量的喇叭口形状，适配活塞销受载后的弯曲形变，使销座表面的载荷分布更均匀，避免销孔边缘出现局部过载压溃的问题。
