直升机主旋翼轮毂校准工装结构设计

　　在直升机旋翼系统的地面维护与部件校验场景中，主旋翼轮毂的校准精度直接决定旋翼动平衡表现，与飞行过程中的振动水平、机体结构疲劳寿命、操纵系统响应灵敏度直接挂钩，这套校准装置正是针对米系直升机主旋翼轮毂的校验需求开发的专用工装。从实际使用场景来看，该装置部署在直升机维修车间的专用校验工位，不需要依托整机台架，可独立完成轮毂组件的旋转状态参数校准，适配主旋翼衬套安装后的精度校验工序——当衬套压装到轮毂顶部安装位后，需要将轮毂整体固定在该装置的输出轴端，带动轮毂组件以100-120转的低转速稳定旋转，模拟旋翼启动初期的低速运转状态，此时操作人员可观测固定螺旋桨的滑块位移量，判断轮毂的径向跳动、端面跳动参数是否符合装配公差要求，同时可在旋转部位加装无线通信协议的传感单元，实时采集旋转过程中的振动、位移数据，无需布设滑环引线，避免走线对旋转精度的干扰。

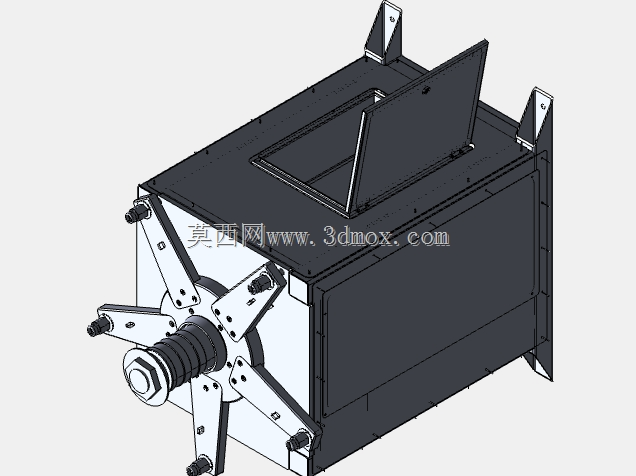

　　从功能特性上看，装置主体采用箱式承载结构，外壳采用折弯钢板拼接成型，内部集成动力驱动单元、传动支撑组件，前端伸出的花键输出轴与主旋翼轮毂的内花键接口完全适配，可实现快速装夹定位，输出轴周边的星形支撑臂带多个可调安装位，可适配不同规格的轮毂固定螺栓孔位，不需要额外制作转接法兰，支撑臂上的锁紧螺栓可在装夹完成后实现径向顶紧，避免高速旋转过程中轮毂出现攒动。装置顶部设置可开合的防护盖板，在校准作业时可闭合盖板，形成半封闭防护空间，防止旋转过程中零部件松脱飞出，非作业状态可打开盖板，对内部传动组件进行润滑、维护。装置两侧的三角支撑吊耳带吊装孔，可配合车间行吊实现整台设备的移位、转场，底部的安装支脚带固定孔，可通过膨胀螺栓固定在混凝土地基上，抵消旋转过程中的振动反力，保证设备运转稳定性。

　　设计思路上，整套结构优先考虑装夹便捷性与旋转同轴度，输出轴采用圆锥滚子轴承做双支撑结构，可同时承受径向载荷与轴向载荷，匹配旋翼轮毂装夹后的偏心载荷特性，避免轴系出现挠曲变形影响校准精度。箱式主体的内部筋板布局经过受力优化，在动力安装位、轴承座安装位都设置了加厚安装板，减少动力运转时的结构共振，前端星形支撑臂的每个支臂都做了等重设计，保证自身旋转时的动平衡精度，避免工装自身的振动误差传递到待校准轮毂上，影响检测结果的准确性。考虑到车间维护作业的实际环境，装置外壳的拼接缝隙都做了密封处理，可阻挡车间内的金属碎屑、灰尘进入内部传动腔，延长传动组件的维护周期，输出轴端设置了防尘密封圈，避免润滑脂泄漏同时阻挡外部杂质进入轴承位。

　　从安装边界与尺寸适配来看，装置主体为长方体箱型结构，前端输出轴的中心高度匹配维修工位操作人员的站立操作高度，不需要额外垫高工作台即可完成轮毂的装拆、百分表打表等操作，整体占地面积控制在常规维修工位的容许范围内，不需要对现有车间布局做大规模改造。输出轴的轴向伸出长度预留了足够的安装空间，可容纳轮毂组件、传感器安装座、锁紧螺母的全部安装尺寸，装夹完成后旋转部件的最大回转半径小于两侧防护结构的间距，不会出现运动干涉。顶部防护盖板的开合角度可达到90度以上，打开后不会遮挡内部组件的维护操作空间，两侧吊耳的位置经过重心匹配，吊装时设备可保持水平状态，方便转场安装。在实际校验作业中，操作人员可先将待校准的主旋翼轮毂吊装到输出轴端，对齐花键后推入到位，安装锁紧螺母预紧，再调整星形支撑臂上的顶紧螺栓，对应轮毂上的工艺定位孔完成径向固定，随后在轮毂的检测点位安装无线位移、振动传感器，闭合顶部防护盖板后启动驱动单元，待转速稳定在100-120转区间后，通过无线接收终端采集各点位的实时数据，对比标准参数判断轮毂是否需要做动平衡调整、衬套位置校正，整个校准过程不需要拆解轮毂组件，可大幅提升旋翼系统的维护校验效率，降低地面维护的人工成本与时间成本。
