TN20x50双轴双杆气缸结构设计

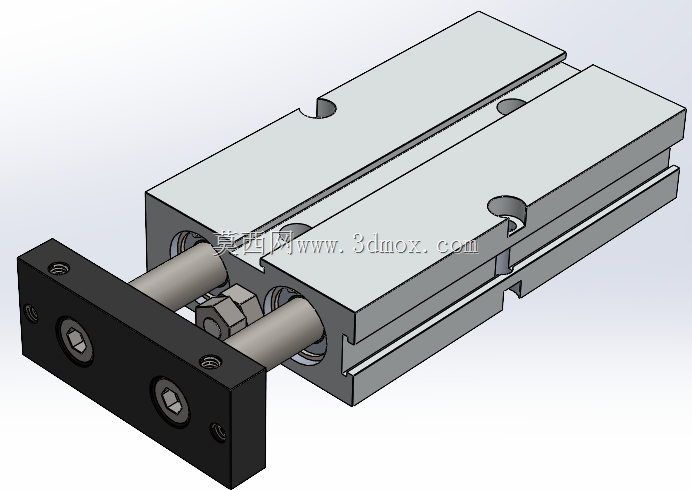

　　从结构设计逻辑来看，这款气缸采用双活塞杆同步输出的布局，两根活塞杆的前端共同连接一块一体式安装端板，端板上预留了标准内螺纹安装孔，既可以直接在端板上固定夹爪、挡块、压头等执行工装，也可以通过通孔穿装螺栓对接外部负载，缸体部分采用方形截面的铝合金挤压型材，型材本体直接加工出安装槽位，不需要额外加装安装附件就能直接通过T型螺栓固定在设备型材架上，缸体侧面的凹槽同时可以适配磁性开关的安装，用来检测活塞的伸出、缩回到位位置，不需要额外加工传感器安装位，适配常规气动工位的信号反馈需求。在自动化产线的气动执行环节，双轴气缸是工位夹紧、短行程平移、小件顶升场景里的常用元件，这款TN20x50规格的双轴气缸，针对紧凑安装空间的工位需求做了结构适配，相比单杆气缸，双杆的结构设计自带抗扭转特性，不需要额外加装导向附件就能承受一定的侧向负载，在小型装配工位、物料分料挡停、治具开合的场景里，能省去额外的导向轴、直线轴承配套成本，压缩工位的整体安装空间。

　　从安装边界来看，这款气缸缸径为20mm，行程50mm，整体缸体长度在完全缩回状态下适配多数小型工位的安装间距，缸体宽度方向的尺寸控制紧凑，在并排布置多组气缸的分料、多工位夹紧场景里，能缩小相邻气缸的中心距，提升工位排布的密度；活塞杆采用表面硬质氧化处理的合金钢材，表面粗糙度控制在适配密封圈动密封的区间，降低长期往复运动的密封圈磨损速率，缸体内部的活塞采用双向密封结构，进气口分布在缸体的两端侧位，接口为标准气动管螺纹，适配常规快插接头的安装，不需要额外做接口转换。在实际选型应用中，这款气缸适合工作压力在常规气动系统0.15-0.8MPa区间的工况，因为双杆同步驱动的结构，输出力是同缸径单杆气缸的两倍左右，在需要平稳推出、不允许活塞杆转动的压装、对位场景里，相比单杆气缸加导杆的组合方案，整体装配工作量更小，累计安装误差也更容易控制；缸体两端自带缓冲垫结构，在活塞运动到行程端点时能吸收撞击动能，降低工位运行的碰撞噪音，也能减少长期往复冲击带来的紧固件松动问题。

　　建模过程中对气缸的所有配合间隙做了还原，包括活塞杆与端盖的密封配合间隙、活塞与缸体内壁的配合公差、安装端板与活塞杆的连接定位结构，所有安装孔位的位置度、尺寸都按照行业通用的TN系列气缸安装尺寸做了匹配，既可以用来做设备方案的布局干涉检查，也能作为非标治具设计时的安装位尺寸参考，在做三维布局时，可以直接调取模型对接工装、机架的安装面，提前核对气缸伸出、缩回两个极限位置的空间边界，避免实际装配时出现工装碰撞、行程不足的问题。

　　在3C小件装配、包装线物料挡停、非标检测台的工件顶升这类轻负载高频往复的工位里，这类双轴气缸的应用占比很高，因为其结构集成度高，不需要额外搭配导向元件，采购和维护成本都低于带导杆的三杆气缸，同时抗扭转性能又优于普通单杆气缸，在侧向负载不大的场景里是性价比很高的执行元件选择；建模时也还原了缸体上的工艺槽、安装沉孔、锁紧螺母等细节结构，在做设备渲染、方案演示时能更贴近真实元件的外观效果，不会因为模型过度简化导致方案展示时的真实感不足。
