创客级3D打印主控板MKS ESP32 PRO结构

　　做桌面级FDM 3D打印机改装快五年，经手的主控板不下二十款，这次拿到这块MKS ESP32 PRO的三维数模，第一反应是终于有厂商把创客群体的实际装机痛点摸透了。先从安装边界说起，这块板的长宽尺寸刚好适配市面上绝大多数2020、2040铝型材框架的电控仓安装位，板边预留的四个M3固定孔位间距完全兼容通用开源主控的安装孔距，老机器换板不用重新打孔攻丝，甚至原来的绝缘支柱都能直接复用，这点对改装玩家来说省了不少现场配做的麻烦。板上所有外接接口都做了靠边排布设计，电源输入口、步进电机驱动插座、限位开关接插件、热端热床输出端子全部朝向板卡外侧，装在封闭电控仓里的时候，不用掀开其他线束就能插拔接线，后期维护换件不用拆整仓线束，比之前那些接口堆在板中间的老款设计好用太多。

　　再看实际功能布局，板载的ESP32模组自带WiFi和蓝牙通讯能力，不用额外外挂通讯模块就能实现无线联机打印、手机端远程操控，省掉了外接USB线拖来拖去的麻烦，也避免了USB口长期插拔松动导致的通讯中断问题。步进驱动的安装位做了统一的插拔式设计，支持常用的A4988、TMC2209等多款驱动模块，用户可以根据自己的静音需求、细分精度需求自行更换驱动，不用重新焊接电路，新手也能操作。板上预留的散热片安装位刚好覆盖主控芯片和驱动供电模块的发热区域，长时间连续打印的时候，核心区域的温度能控制在合理区间，不会因为过热出现丢步、断连的问题。

　　从设计思路上看，这块板没有盲目堆料加没用的接口，所有板载元件的排布都顺着电流走向做了分区：强电供电区域和弱电信号区域做了物理间隔，大电流走的铜箔宽度做了加宽处理，接热床这种大负载的时候不会因为载流不够出现铜箔发热、板卡翘曲的问题。板边预留的SD卡插槽、USB接口位置刚好避开了安装后和铝型材框架干涉的区域，插卡、插U盘的时候不会被框架挡住，之前用过不少主控板为了省空间把SD卡槽放在板内侧，每次换打印文件都要拆电控仓盖，非常麻烦，这个细节处理得很贴合实际使用场景。

　　再说说应用场景，这块板除了适配常规的桌面级FDM 3D打印机，也能用来做小型激光雕刻机、桌面数控雕刻机的主控，板上预留的PWM输出接口、舵机控制接口足够支撑这类小型创客设备的控制需求，不用额外扩展转接板。板载的复位按钮、烧录按键都放在了板边容易触碰的位置，调试的时候不用拿探针去戳 tiny 的按键，手指就能直接按到，现场调试的时候省了不少事。接口的防反插设计也做得到位，所有接插件都带防呆卡扣，新手接线的时候不会因为插反接口烧坏板卡，降低了装机的试错成本。

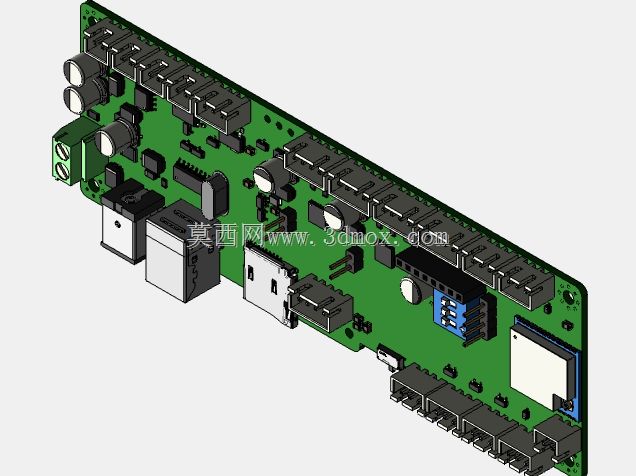

　　从结构建模的细节来看，这个数模把板上所有接插件的高度、电容的突出高度、网口和HDMI接口的伸出尺寸都做了1:1还原，做整机结构设计的时候，可以直接把这个数模导入装配体，提前核对电控仓的内部净空，避免出现装完板后盖不上仓盖、接口被仓壁挡住的问题。板上所有元件的排布避让都做了精准还原，比如USB接口旁边的电解电容高度、网口旁边的指示灯位置，都和实物完全一致，做结构干涉检查的时候不会出现偏差，对做整机设计的工程师来说，这个数模的参考价值很高，不用自己再去对着实物测绘尺寸，省了很多建模的时间。

　　另外板上预留的扩展接口位置也做了合理排布，后续要加自动调平传感器、 filament 断料检测模块、摄像头模块的时候，都有对应的插针位置，不用自己飞线接线，整机走线会更整洁，也减少了飞线带来的信号干扰问题。供电部分的保险丝座做了外露设计，万一出现短路烧保险丝的情况，不用拆板就能直接更换保险丝，后期维护的便利性提升不少。整体来看，这块主控板的结构设计完全围绕创客装机、改装、维护的实际需求出发，没有多余的花哨设计，每个结构细节、接口排布都对应实际使用中的痛点，不管是做整机量产设计，还是做个人机器改装，这个三维数模都能提供非常精准的结构参考，帮助设计者提前规避安装干涉、接线不便、维护困难等常见问题。
