中百图F30-XF激光模组雕刻结构设计

　　这款集成式激光雕刻模组结构，主要面向小型桌面加工设备、自动化打标工位、定制化文创刻制场景做配套适配，日常可覆盖非金属薄材的表面标刻、小型五金件的序列号打标、塑胶外壳的标识雕刻等作业需求，在桌面级DIY加工设备、小型生产线在线打标工位、教学实训加工装置中都能直接适配安装。从结构设计逻辑来看，整个模组采用一体化集成思路，将激光发生核心组件、散热结构、安装定位界面做了整合式布局，没有采用零散部件拼接的方案，能大幅降低终端设备厂商的组装调试难度。

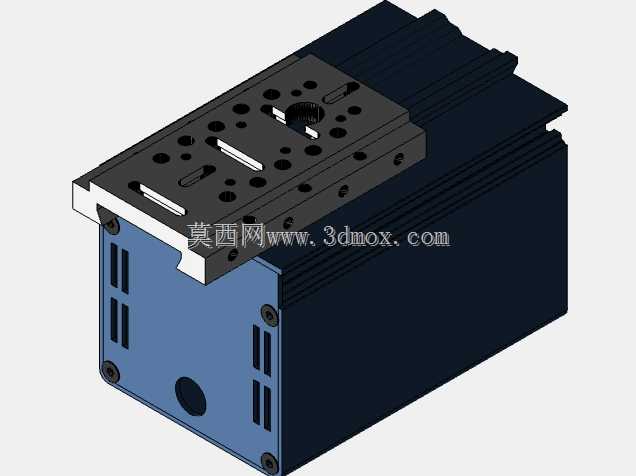

　　上部的安装面板做了密集的标准孔位阵列，包含不同孔径的螺纹安装孔、长圆形调节腰孔，既可以兼容不同规格的激光镜头、聚焦组件的固定需求，也能在安装时做小范围的位置微调，保证激光出光轴线与加工台面的垂直度，腰孔的调节行程覆盖了常规聚焦范围的调整需求，不需要额外增加转接板就能完成焦距校准。下部的壳体承担散热与防护双重功能，主体采用拉伸铝型材做基础结构，侧壁做了多组贯通式散热槽，能在激光组件连续工作时将核心热量快速导出，避免高温导致的激光功率衰减；壳体侧面预留的圆形开孔是供电与控制线缆的走线路径，开孔边缘做了倒角处理，防止穿线时划伤线缆绝缘层，同时也能适配标准规格的线缆防水接头，满足部分有少量防尘防溅需求的工位使用。

　　安装边界方面，模组整体的安装基准面为上部面板的下表面与壳体底部平面，两个平面的平行度公差控制在0.05mm以内，安装时不需要额外做基准找平，只要将底部贴合设备安装台面，通过面板上的孔位锁紧固定螺丝即可完成初装；整体外形的长宽尺寸适配常规2020、3030铝型材框架的安装孔距，不需要定制特殊的转接支架就能直接固定在常规的桌面设备机架上。结构细节上，上部面板与下部壳体之间采用内嵌式定位止口配合，连接螺丝从面板上方下沉式锁紧，既保证了两者的装配同轴度，也不会让螺丝突出面板表面影响其他组件的安装；壳体边角做了小尺寸倒角处理，避免安装调试过程中锐边划伤操作人员。

　　在实际选型适配时，需要注意该模组的散热槽方向要与设备内部的散热气流方向保持一致，最大化自然对流散热的效率，如果是长时间连续高功率作业的场景，也可以在散热槽侧面加装小型轴流风扇做强制风冷，不需要改动原有结构就能实现散热能力升级。面板上的大尺寸中心孔是激光出光通道，孔位周围的四个小螺纹孔是聚焦镜筒的固定位，孔位的位置度公差经过校准，能保证镜筒安装后光轴与安装面垂直，减少后续光路校准的工作量。整个结构没有采用复杂的异形曲面设计，所有金属结构件都可以通过常规的铣削、型材切割工艺完成加工，量产时的加工成本可控，装配环节也不需要特殊的工装夹具，普通装配人员按照孔位对应锁紧即可完成整机组装，适合批量配套给小型自动化设备厂商、桌面加工设备生产商做核心功能组件使用。
