商用立式带翻盖不锈钢烧烤炉结构设计

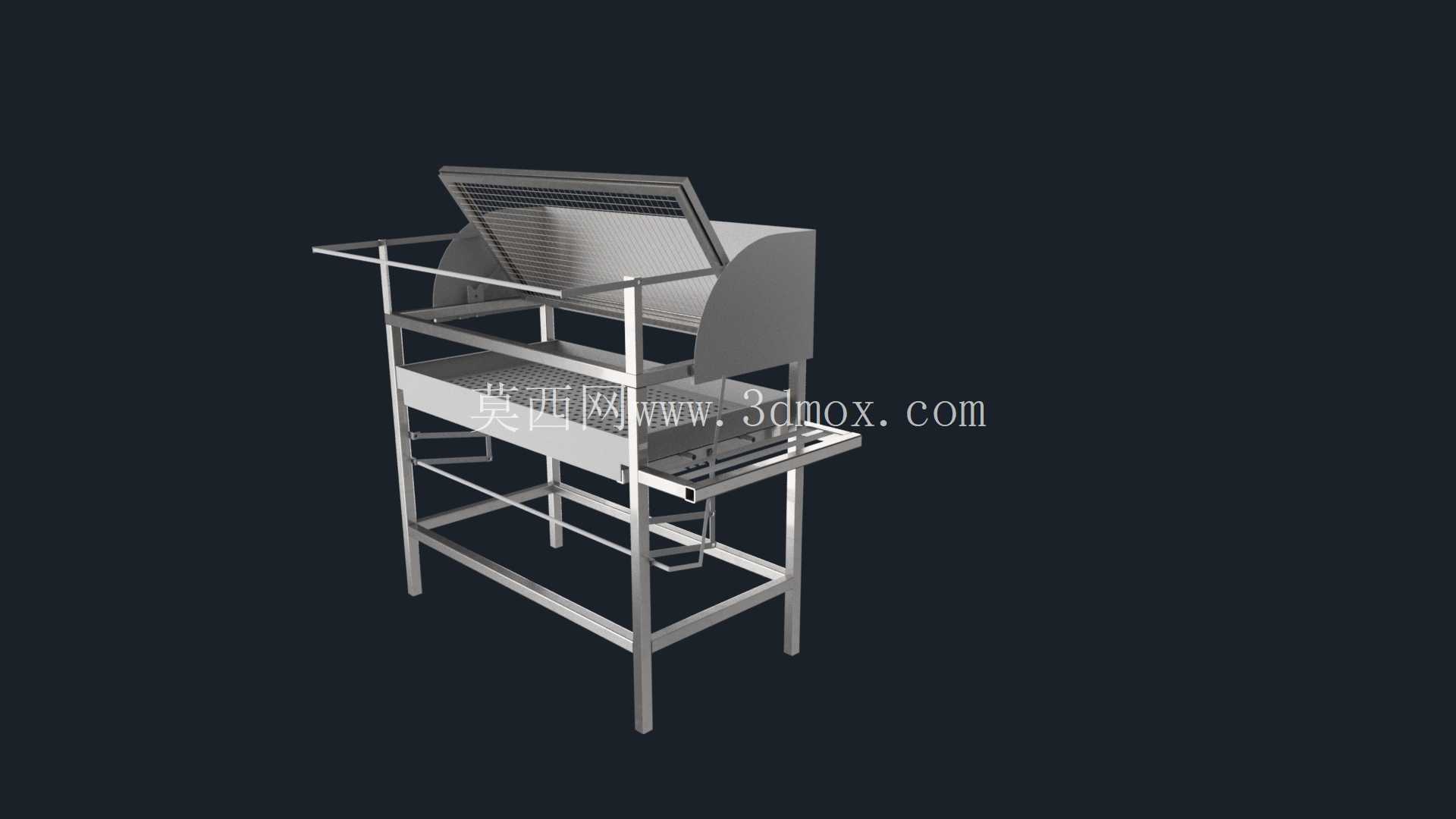

　　这款立式烧烤设备主要面向户外经营、门店堂食类的烧烤烹饪场景，整体采用全不锈钢型材搭建框架结构，从结构设计逻辑上优先考虑了户外使用的抗腐蚀需求与高频操作下的结构稳定性。炉体主体分为上下两层操作区，上层为带可开合翻盖的烧烤腔室，翻盖采用格栅式镂空结构，闭合时既可以阻挡烤制过程中油星外溅，也能通过格栅间隙维持腔体内的空气流通，避免焖烤状态下食材过度失水，翻盖与炉体的连接采用双侧铰接结构，开合角度可在0至110度区间内任意悬停，适配不同烤制阶段的操作需求，比如添加炭火、翻烤食材时可将翻盖完全翻开靠后侧定位，慢烤阶段可将翻盖半合形成保温腔。

　　下层设置了抽拉式接灰托盘与置物层架，接灰托盘与炉腔底部的落灰间隙控制在8mm，既可以保证炭灰顺畅下落，也能避免烤制过程中食材碎渣直接掉落至炭火区产生焦烟，托盘抽拉行程设置了限位结构，完全拉出时不会从框架内滑脱，清理炭灰时无需额外托举即可完成倾倒操作。整体框架采用25*25mm规格的不锈钢方管焊接成型，四条支撑腿底部预留了10mm的调节余量，可适配不平整的户外地面安装，调平后整体设备的水平偏差可控制在2度以内，避免烤制过程中油脂向单侧堆积溢出。炉体两侧延伸出的操作台面采用折弯一体成型结构，台面边缘做了15mm高的挡边设计，可临时放置烤夹、调料罐等操作工具，防止工具从侧边滑落。

　　从安装边界来看，设备整体占地宽度约1200mm，纵深约600mm，操作时翻盖完全翻开后的总高度约1500mm，安装时需在设备后侧预留至少200mm的散热间隙，避免翻盖后侧的高温区域直接接触墙面或其他易燃物料。炉腔内部的炭槽采用可抬升结构设计，通过侧边的调节拨杆可调整炭槽与上层烤网的间距，间距调节范围在50mm至150mm之间，可根据不同食材的烤制需求调整火力大小，比如烤制易熟的素菜时可将炭槽下调降低直接辐射温度，烤制肉类时可上调炭槽提升表面焦化效率。烤网采用食品级不锈钢圆钢编织而成，网孔间隙控制在12mm，既能保证热量均匀传递，也可避免小块食材从网孔掉落，烤网边缘做了包边处理，提起清理时不会划伤操作人员手部。

　　框架中层的置物层架采用网格结构，可放置备用炭火、待烤食材托盘等物料，层架承重设计为20kg，满足常规经营场景下的物料暂存需求。整个设备的结构设计没有多余的装饰性构件，所有外露的连接位置都做了圆角打磨处理，避免操作过程中磕碰划伤，所有与食材、炭火接触的部件都采用可拆分设计，无需专用工具即可完成拆卸，方便日常使用后的深度清洁。在实际使用场景中，这款设备既可以固定安装在门店外摆区域，也可搭配移动脚轮适配流动经营需求，框架底部的支撑腿预留了脚轮安装孔位，用户可根据自身使用需求选配4个带刹车的万向脚轮，单脚轮承重不低于50kg即可满足整体移动需求。炉体的排烟路径经过结构优化，翻盖闭合时烟气会从翻盖后侧的导流区向上排出，不会直接扑向操作位的操作人员，降低长时间操作时的烟气熏扰问题。
