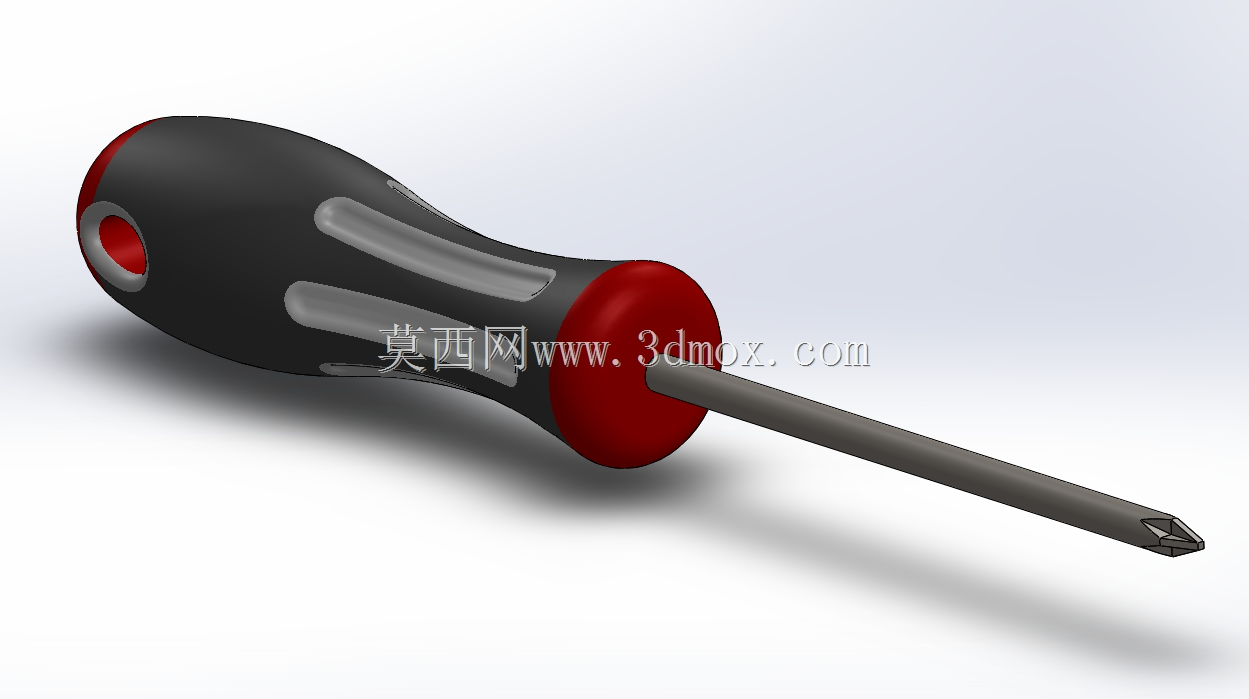

橡塑防滑手柄十字螺丝起子结构设计

　　这款手动旋拧工具的核心应用场景覆盖设备装配、产线维保、家用拆装、五金加工等多个领域，是结构工程师、装配钳工、设备运维人员日常作业中接触频率极高的基础工装，小到消费电子拆机、家具组装，大到工业设备的紧固件拆装、工位治具调试，都能见到这类工具的身影。不同于工业级气动、电动旋拧设备，这款手动起子的核心优势在于扭矩输出可控，针对小规格紧固件、精密装配场景，能避免电动工具扭矩过大导致的螺丝滑牙、工件基材损坏问题，尤其适合塑料壳体、薄壁钣金件、铝合金结构件上的小扭矩螺丝拆装作业。

　　从功能特性来看，这款十字头起子的刀头采用标准菲利普斯十字槽适配结构，刀头与杆身采用一体化金属加工成型，杆身做了表面硬化处理，表面硬度能满足日常反复旋拧的耐磨需求，避免长期使用后刀头棱角磨损出现打滑问题。手柄部分采用双色复合结构，主体为高韧性橡塑材质，握持区域设置了三道内凹的弧形防滑筋，贴合人手握持时的手指自然弯曲弧度，即使手掌沾有少量油污、汗液，也能保证足够的握持摩擦力，减少旋拧过程中的脱手风险；手柄尾部设置了红色硬质端盖，端盖中心预留了悬挂孔，既可以在工位工具挂板上悬挂收纳，也能在需要施加较大轴向压力时，用手掌抵住尾端施压，避免施力过程中手柄变形。手柄与刀杆的衔接位置做了红色硬质过渡包边，能强化手柄与金属杆的结合强度，避免长期大扭矩旋拧时手柄与杆身出现相对转动、松脱的问题。

　　从设计思路层面拆解，这款工具的结构设计完全围绕人机工程与作业可靠性展开：首先是手柄的轮廓曲率，没有采用规则的圆柱造型，而是根据人手握持时的掌部贴合形态做了收腰与鼓型过渡，握持时手掌的受力分布更均匀，长时间连续作业也能减少手部的疲劳感；刀杆的长度设置兼顾了操作空间与扭矩传递，既不会因为杆身过长导致狭小空间内操作干涉，也不会因为杆身过短导致扭矩传递不足、施力费劲。刀头的十字棱角做了微小的倒角处理，既能保证与螺丝槽的充分贴合，也能在对准螺丝槽时起到导向作用，减少刀头划花螺丝表面、滑脱刮伤工件的概率。

　　从安装边界与尺寸适配角度来说，这款工具属于手持手动工具，没有固定的安装要求，收纳时仅需考虑工位工具架的悬挂孔位、工具抽屉的内部净空尺寸即可，刀头规格适配对应号数的十字槽机丝、自攻螺丝，作业时需要根据螺丝的规格匹配对应的旋拧力度，针对不同材质的基材，旋拧过程中需要控制轴向压力与旋转扭矩的匹配，避免刀头从螺丝槽中滑出。在设备维保场景中，这类工具常和内六角扳手、尖嘴钳、镊子等工具搭配放置在工位便携工具盒中，其手柄的最大外径控制在常规工具盒的格位尺寸范围内，不会出现格位放不下的问题；刀杆的直线度控制在较高精度范围内，旋拧过程中不会出现杆身晃动导致的螺丝槽对位偏差问题。

　　在实际的结构设计建模过程中，这款产品的建模难点主要集中在手柄的曲面造型部分，需要通过多组曲面放样、曲率连续调整来保证握持区域的弧度贴合人手形态，同时要处理好软硬胶结合位置的止口结构，保证双色注塑成型时两种材质的结合强度；刀杆部分需要注意刀头十字槽的轮廓精度，要和标准螺丝槽的尺寸做公差匹配，避免建模尺寸偏差导致实际生产出的刀头无法适配标准螺丝。手柄表面的防滑筋深度做了合理控制，既不会因为筋位过浅失去防滑效果，也不会因为筋位过深导致握持时硌手、容易积存油污难以清理。尾部的悬挂孔尺寸适配常规工位挂板的挂钩直径，悬挂时不会出现卡滞、滑落的问题。
