航天领域猪尾原理锁止释放机构结构设计

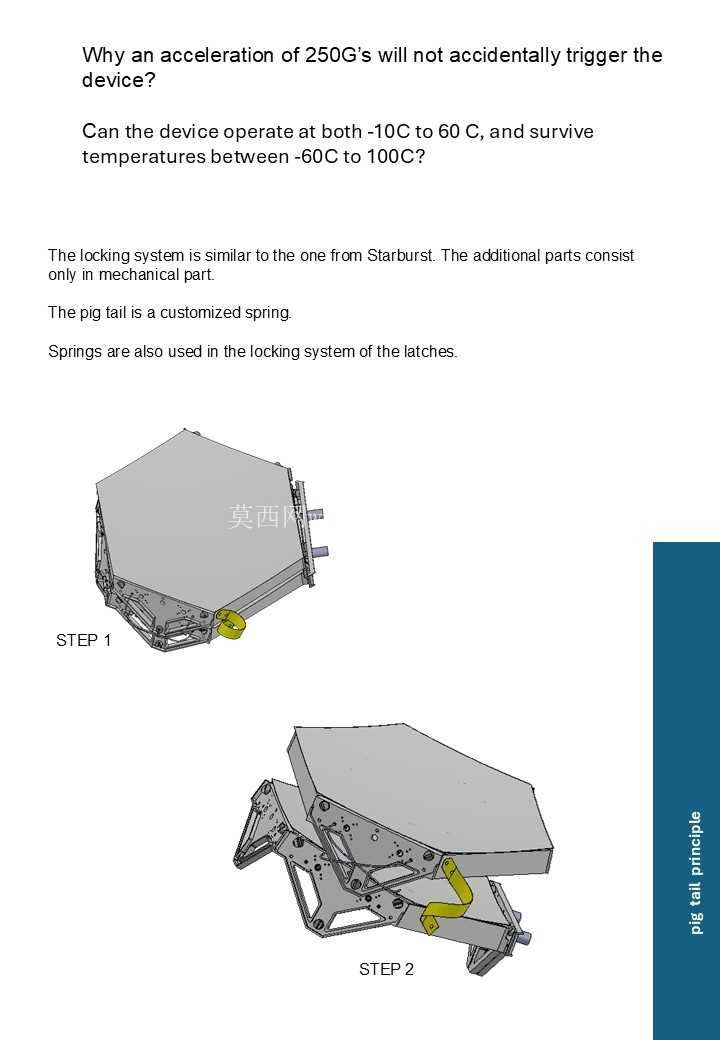

　　在航天发射任务的载荷分离环节，这类基于猪尾原理设计的锁止释放结构，是星箭接口、载荷舱段连接部位的核心功能部件，日常地面试验阶段也会大量应用在模拟分离工装、测试夹具的快拆结构上，替代传统爆炸螺栓的部分测试场景需求，降低试验耗材成本。不同于常规的刚性卡扣锁止结构，该设计采用弹性金属片作为核心触发元件，锁止状态下弹性片弯曲形成类似猪尾的卷曲形态，卡入对接端的限位槽内，依靠金属片自身的弹性形变预紧力提供锁止保持力，可承受发射阶段的轴向振动、横向冲击载荷，不会出现意外松脱的情况。

　　从结构布局来看，锁止基座采用一体化铣削成型，安装面预留四个对称分布的沉头固定孔，孔位间距适配航天标准的100mm间距安装接口，整体锁止机构的外轮廓尺寸控制在120mm×80mm×35mm范围内，不会占用过多的舱内安装空间，对接端的卡扣配合面设计有15度的导入倒角，装配时无需精准对位即可顺利滑入锁止位置，降低舱段总装阶段的对位操作难度。设计阶段针对弹性片的材质选型做了多轮迭代，最终选用铍青铜合金作为弹性片基材，经过时效硬化处理后，弹性片的疲劳循环次数可达万次以上，满足地面反复测试的使用需求，同时弹性片的厚度控制在0.8mm，既保证足够的锁止预紧力，又能在触发释放时仅需极小的触发力即可推动弹性片脱离限位槽，完成解锁动作。

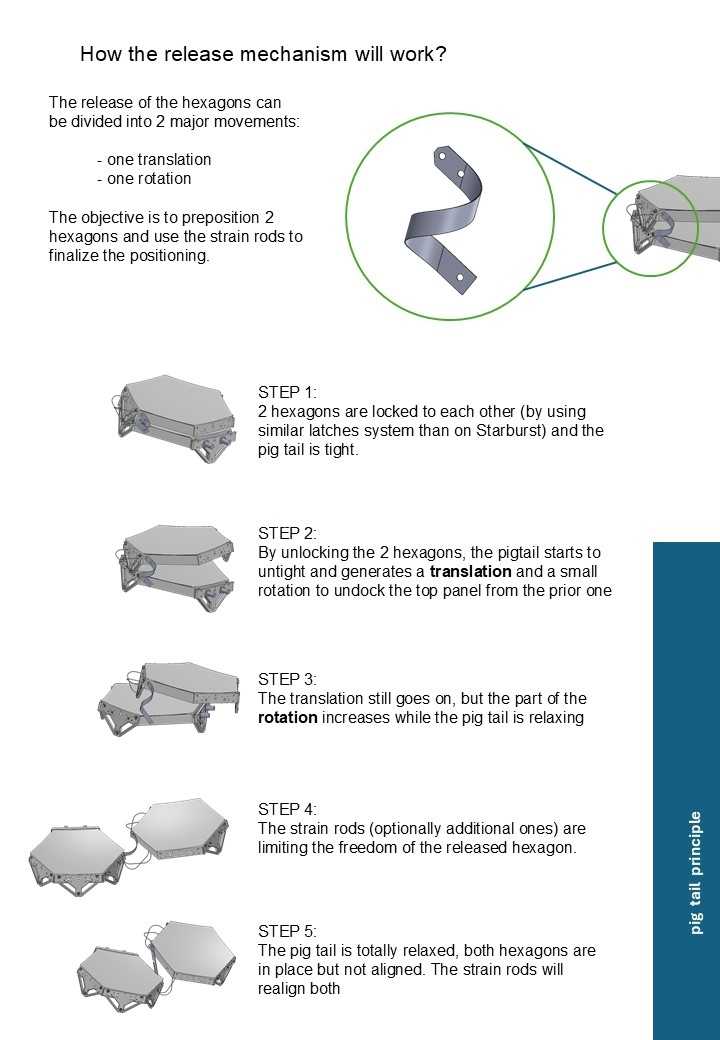

　　触发解锁的动作逻辑也做了冗余设计，除了常规的电动推杆触发方式外，还预留了手动触发的拨杆接口，在地面测试阶段如果电控系统出现故障，可通过手动拨杆直接完成解锁操作，不会出现机构卡滞无法分离的情况。锁止状态下，弹性片的卷曲形态刚好完全嵌入对接端的环形限位槽内，接触面做了抛光处理，摩擦系数控制在0.15以内，解锁过程中不会出现卡涩、阻力过大的问题，释放动作的响应时间可控制在10ms以内，满足分离过程的快速响应要求。

　　安装边界方面，机构的底部安装面平面度要求控制在0.02mm以内，保证安装后基座不会出现形变，导致弹性片的对位精度出现偏差，锁止机构的周围预留了20mm的操作空间，方便总装阶段的固定螺丝安装、后期的维护调试操作，对接端的配合公差选用H7/g6的间隙配合，既保证装配顺畅，又不会出现过大的配合间隙导致锁止后出现旷量，影响发射阶段的结构稳定性。在实际的工况模拟测试中，该结构可承受最高2000g的冲击载荷，锁止状态下的轴向承载能力可达5kN，完全满足中小型载荷的连接锁止需求，相比传统的火工分离装置，该结构可重复使用，测试过程中无需每次测试后更换部件，大幅降低了地面试验的成本投入，同时解锁过程无冲击碎片产生，不会对周边的精密光学载荷、电子元器件造成损伤，适配对洁净度、冲击敏感度要求较高的载荷安装场景。结构的运动部件做了固体润滑涂层处理，在真空环境下也不会出现冷焊现象，可适应空间在轨的复杂环境需求，弹性片的卷曲角度经过多轮仿真优化，最终确定为270度的卷曲形态，这个角度下弹性片的预紧力处于最优区间，既不会因为卷曲角度过大导致弹性片应力集中出现断裂，也不会因为卷曲角度过小导致锁止力不足，容易受振动影响出现松脱。
