减压阀带安装法兰铸造毛坯结构

　　在工业流体输送管路系统中，减压阀作为压力调控的核心元件，其铸造毛坯的结构合理性直接决定后续机加工效率、成品承压性能与长期运行可靠性，本次呈现的铸造结构，正是针对中低压管路减压阀开发的一体式铸造成型毛坯。从实际应用场景来看，这类毛坯加工完成后的减压阀，普遍应用在市政供水支线、小型空压站输气管路、化工助剂输送支管等场景，核心作用是将上游较高的管路压力，稳定调控至下游设备允许的工作压力区间，避免压力波动冲击下游仪表、容器等敏感元件，同时减少管路因压力超差引发的泄漏、爆管风险。

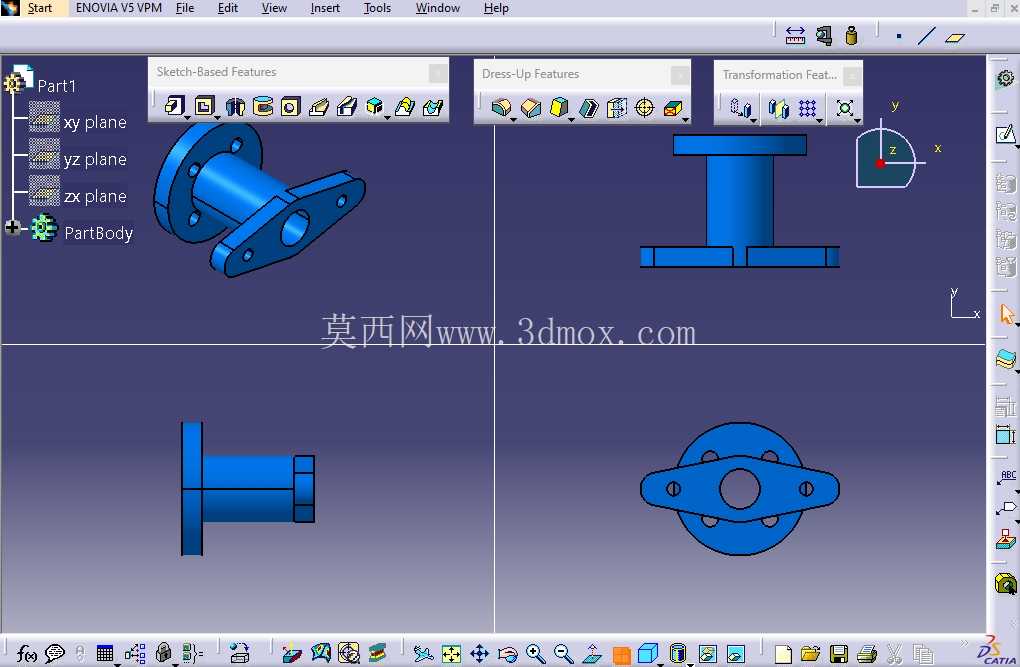

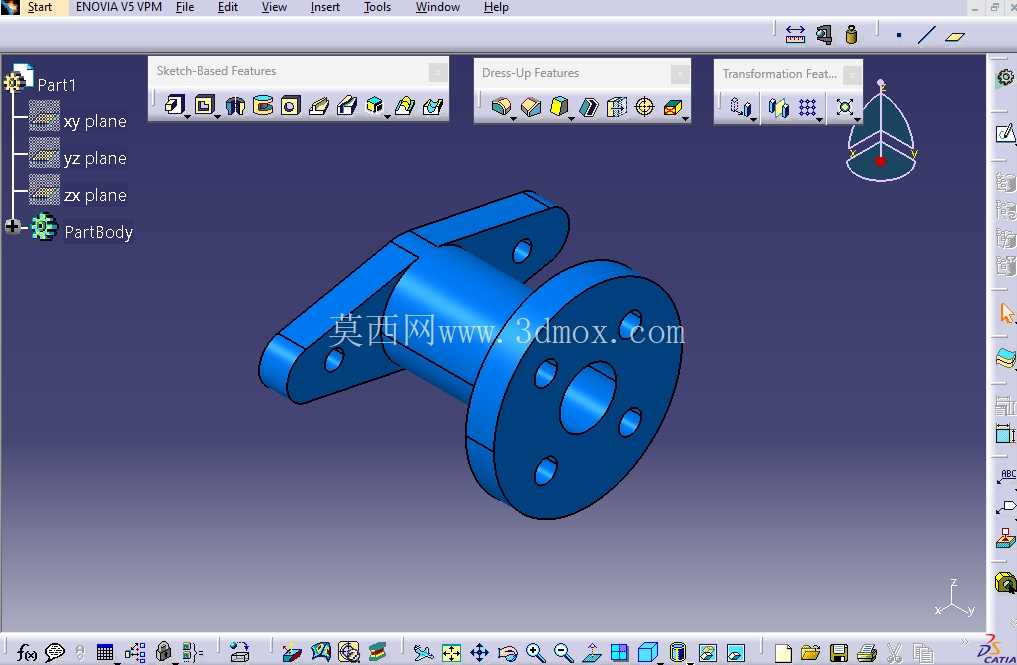

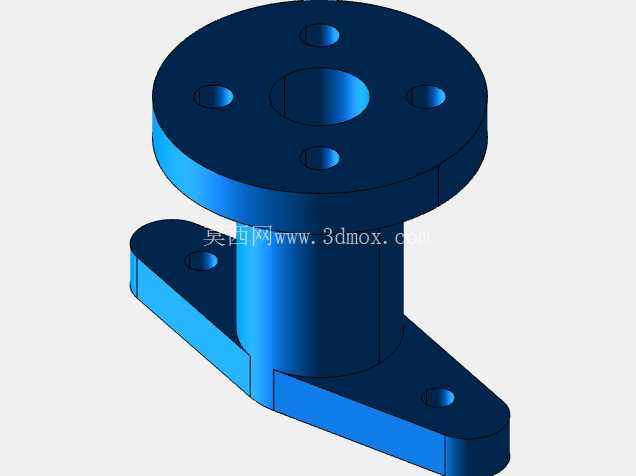

　　从功能特性层面看，该铸造毛坯采用一体式流道与安装结构整合设计，主体为中空筒状流道结构，一端设计为带均布螺栓孔的圆形法兰盘，用于和上游管路法兰做刚性密封连接，法兰盘上的螺栓孔位在铸造阶段直接铸出预制孔，预留单边2-3mm的机加工余量，既减少后续钻孔的切削量，也能避免全实心结构铸造时出现的内部缩松缺陷；另一端延伸出带两个安装孔的侧向支耳结构，支耳与主体流道采用大圆角过渡，避免铸造应力集中，同时该支耳用于减压阀整体在设备支架或管路旁的辅助固定，避免阀门长期受管路振动影响出现连接松动。流道内部采用平滑过渡的变径结构，铸造时预留了后续加工密封面、阀芯安装位的加工余量，内壁铸造粗糙度控制在Ra25以内，减少后续精镗的加工时长，同时避免流道内壁的铸造粘砂、夹渣缺陷影响流体通过效率。

　　设计思路上，该结构充分考虑铸造工艺的成型可行性，所有垂直分型面的结构都设计了符合铸造要求的拔模斜度，主体壁厚控制在均匀的6-8mm区间，法兰与支耳等厚壁位置设计了局部减厚的结构，避免壁厚差过大导致铸件冷却时出现缩孔、裂纹；流道的中空结构采用砂芯成型，砂芯定位点设计在法兰端面与支耳端面，后续机加工时可直接将定位凸台去除，不会在成品零件上残留工艺结构。从安装边界来看，法兰端的连接尺寸匹配DN25规格的通用管路法兰，螺栓孔中心圆直径、法兰厚度都符合对应压力等级的法兰尺寸规范，侧向支耳的安装孔中心距主体流道轴线的距离经过核算，安装后不会与周边管路、支架产生干涉，整体结构的轴向总长度控制在常规同规格减压阀的安装尺寸区间内，可直接适配现有管路的安装空间，无需额外调整管路布局。

　　在实际生产环节，这类铸造毛坯经抛丸清理后，可直接进入机加工工序，依次完成法兰密封面车削、螺栓孔铰制、流道精镗、支耳安装面铣削等工序，相比分体焊接式的减压阀结构，一体式铸造成型的结构没有焊缝缺陷，承压能力更稳定，生产工序更短，适合批量规模化生产。结构设计时还考虑了流体通过时的压力损失问题，流道的转弯处采用圆弧过渡，没有直角突变结构，可减少流体在阀腔内的涡流损失，提升减压阀的压力调控稳定性，同时降低流体冲刷带来的内壁磨损，延长阀门的整体使用寿命。
