减压阀用L型折弯钣金固定支架结构

项目分类:阀门 发布时间:2024-12-12 ID:842800
  • 减压阀用L型折弯钣金固定支架结构

  这类钣金支架主要应用在工业流体管路系统的减压阀安装场景中,作为减压阀与安装基座之间的连接承载构件,承担定位、承重、抗振的核心作用,在气动控制回路、低压流体输送管路、小型工业设备调压单元中都有广泛的适配空间。实际工况下,减压阀长期处于管路压力波动带来的微振环境,支架的结构刚性直接决定调压单元的运行稳定性,一旦支架出现形变或安装松动,很容易导致减压阀输出压力偏移,甚至引发管路接口渗漏的问题。

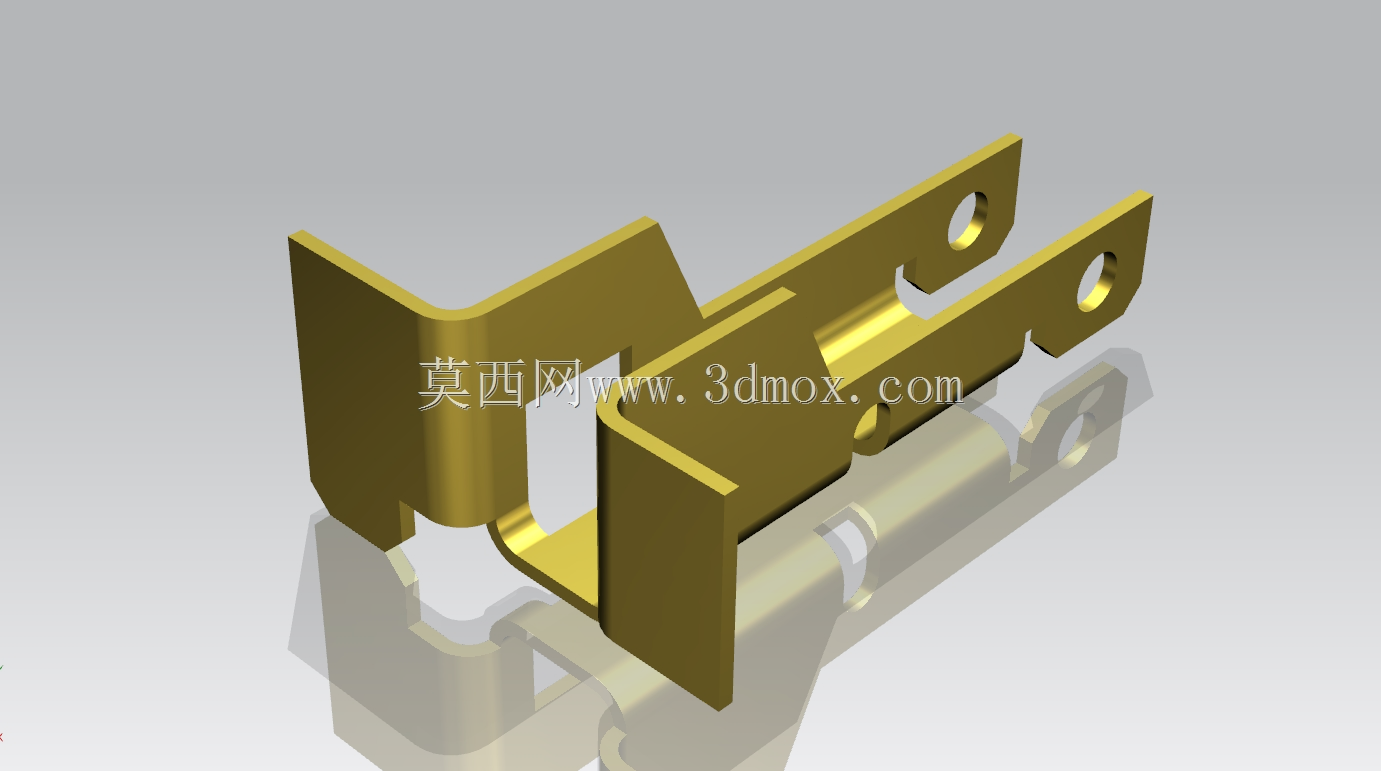

  从功能特性来看,该支架采用一体化钣金折弯成型工艺,没有额外的焊接拼接结构,整体抗疲劳性能更优,能长期承受管路带来的径向与轴向复合载荷。主体的L型折弯结构形成两个垂直的安装基准面,其中一个立面用于贴合减压阀的壳体安装位,通过对应位置的安装孔实现与阀体的锁附固定,另一平面则用于对接设备机架或者管路安装板,两个方向的安装孔位都做了翻边强化处理,避免长期受载后孔位出现撕裂变形。支架上延伸出的两个带孔支耳,是为了适配减压阀配套的传感管路或者泄压导向管的固定需求,不需要额外增加管夹安装位,能有效压缩调压单元的整体安装空间,让管路布局更紧凑。

  设计过程中优先考虑了钣金加工的工艺可行性,所有折弯处都预留了合理的折弯内R角,避免折弯过程中出现材料开裂的问题,同时折弯边的高度匹配常规钣金冲压模具的加工范围,不需要定制特殊刀具就能完成量产加工,能有效控制加工成本。支架的让位缺口是针对减压阀壳体上的凸起结构做的适配设计,安装时可以实现支架与阀体的完全贴合,避免出现安装间隙导致的锁附应力集中,同时也能减少装配过程中的对位调整时间,提升现场装配效率。

  从安装边界来看,该支架的整体轮廓尺寸适配通径15到25的小型直动式减压阀安装需求,安装孔的孔距匹配主流减压阀的标准安装孔位,不需要对现有阀体做二次加工就能直接替换原有支架。安装平面的平面度控制在0.2mm以内,能保证锁附后阀体不会出现偏斜,避免管路接口出现错位应力。支耳上的安装孔采用长圆孔设计,允许配套管件的固定位置有一定的调整余量,能适配不同走向的旁通管路安装需求,降低现场管路布局的难度。材质选用常规冷轧钢板,表面做镀锌钝化处理,能适应常规工业车间的湿度环境,具备基础的防锈抗腐蚀能力,如果应用在高湿度或者有弱腐蚀介质的场景,也可以直接替换为不锈钢板材进行加工,不需要调整原有成型模具。

  在结构强度校核层面,该支架的板材厚度选型经过载荷验算,能承受至少5倍于减压阀自重的静态载荷,同时可以承受频率10-500Hz的随机振动测试,不会出现结构共振或者疲劳断裂的问题,完全满足工业设备的可靠性要求。折弯处的加强结构没有额外增加加强筋,而是通过折弯边的自身翻边结构实现刚性提升,在控制整体重量的同时保证了结构强度,整体重量比同载荷的铸造支架轻60%以上,能有效降低设备整体的自重负载。
