DN160系列PVC给排水管材结构设计

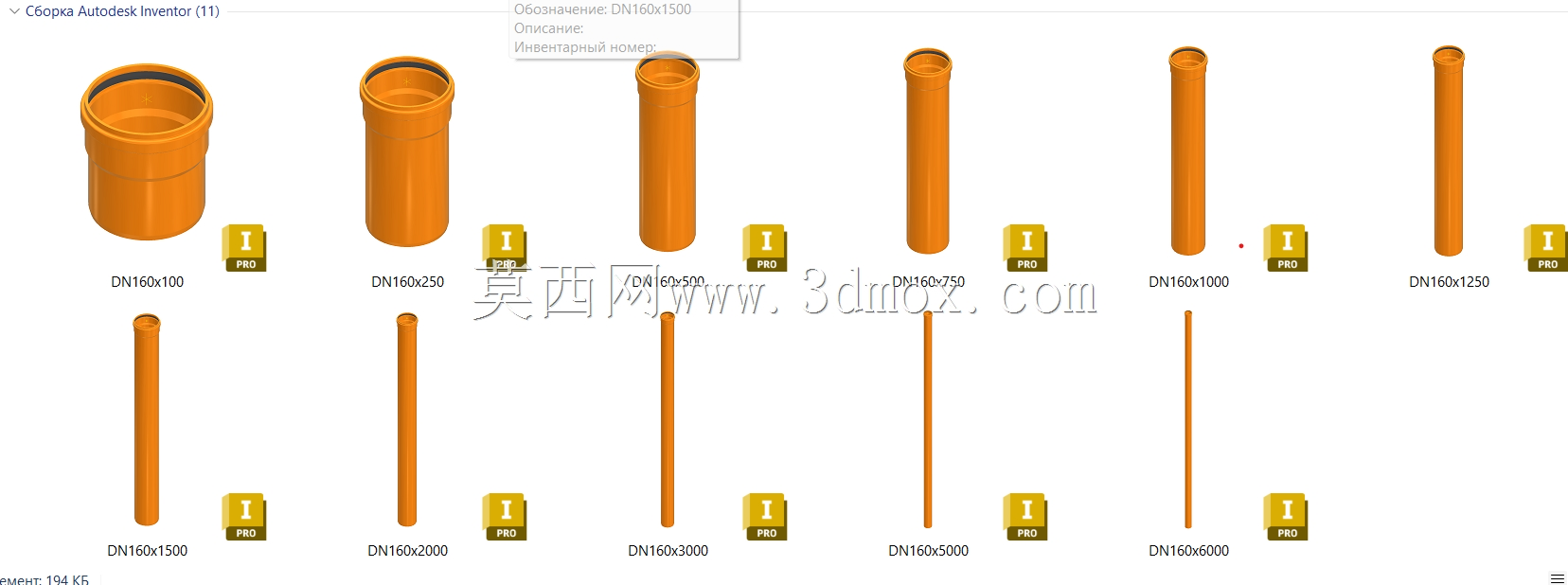

　　在民用建筑给排水、市政雨污分流、工业流体输送的管路系统搭建中，PVC材质的承压管材是应用占比极高的基础管路元件，本次呈现的DN160规格系列PVC管材，覆盖了从100mm到6000mm的多段长度规格，能够适配不同排布间距的管路接驳需求，无需现场额外裁切调整，减少施工环节的材料损耗与加工误差。从结构设计逻辑来看，该系列管材采用承插式接驳结构，一端为扩口承端，内置密封胶圈安装位，安装时直接将同规格管材的平口端插入承端即可完成密封接驳，无需额外焊接或法兰紧固，大幅提升现场管路铺设的作业效率，承口的深度经过严格计算，既能够保证插入后胶圈的压缩量满足1.0MPa工作压力下的密封要求，又不会因为承口过深导致管材插入困难、应力集中的问题。

　　管材本体采用等壁厚设计，壁厚取值结合PVC-U材料的长期蠕变性能确定，在常温输水工况下，能够保证50年使用寿命周期内的结构强度不出现衰减，管材外壁光滑无凸起，内壁粗糙度控制在Ra0.8μm以内，能够大幅降低流体输送过程中的沿程阻力，减少泵送能耗，同时避免流体中的杂质在管壁附着淤积，降低管路长期使用后的堵塞风险。从安装边界来看，不同长度规格的管材两端同轴度公差控制在0.5mm以内，多段管材接驳后能够保证管路的直线度，避免出现接口错位导致的密封失效、流道突变问题；管材的外径尺寸严格遵循GB/T 10002.1的公差要求，与同规格的弯头、三通、减压阀等管路配件的接驳尺寸完全匹配，无需额外加工适配接头。

　　在实际工程应用中，该系列管材可直接与减压阀、闸阀、水流指示器等管路控制元件配套使用，承插接口的柔性结构能够吸收一定范围内的管路热胀冷缩变形量，减少温度应力对管路系统的破坏，在埋地铺设场景下，管材的环刚度满足SN8等级要求，能够承受覆土及地面荷载带来的径向压力，不会出现管材被压瘪变形的问题。设计过程中针对不同长度规格的管材做了统一的接口参数设计，所有长度规格的承口、平口尺寸完全一致，施工时可以根据管路排布的实际间距灵活选用对应长度的管材，减少短管拼接的接头数量，降低管路系统的泄漏点；管材端部做了倒角处理，平口端插入承口时能够顺畅滑入密封胶圈位置，不会刮蹭损坏胶圈导致密封失效。

　　针对管路系统中与减压阀配套安装的场景，该系列管材的轴向抗拔脱能力经过验证，在1.5倍工作压力的水锤冲击下，接口不会出现脱开、渗漏问题，能够适配减压阀前后压力波动带来的管路轴向力变化，无需额外设置管道支墩限制管路位移，节省土建施工成本。在室内明装场景中，管材的橙色外观便于识别管路类型，与其他消防、电气管线形成明确区分，避免后期运维过程中出现误拆误改的问题；管材的抗紫外线性能经过改性处理，户外露天铺设时不会因为长期日照出现材料老化变脆的问题，延长户外使用场景下的更换周期。
