拖拉机挂载式农用螺旋地钻作业装置

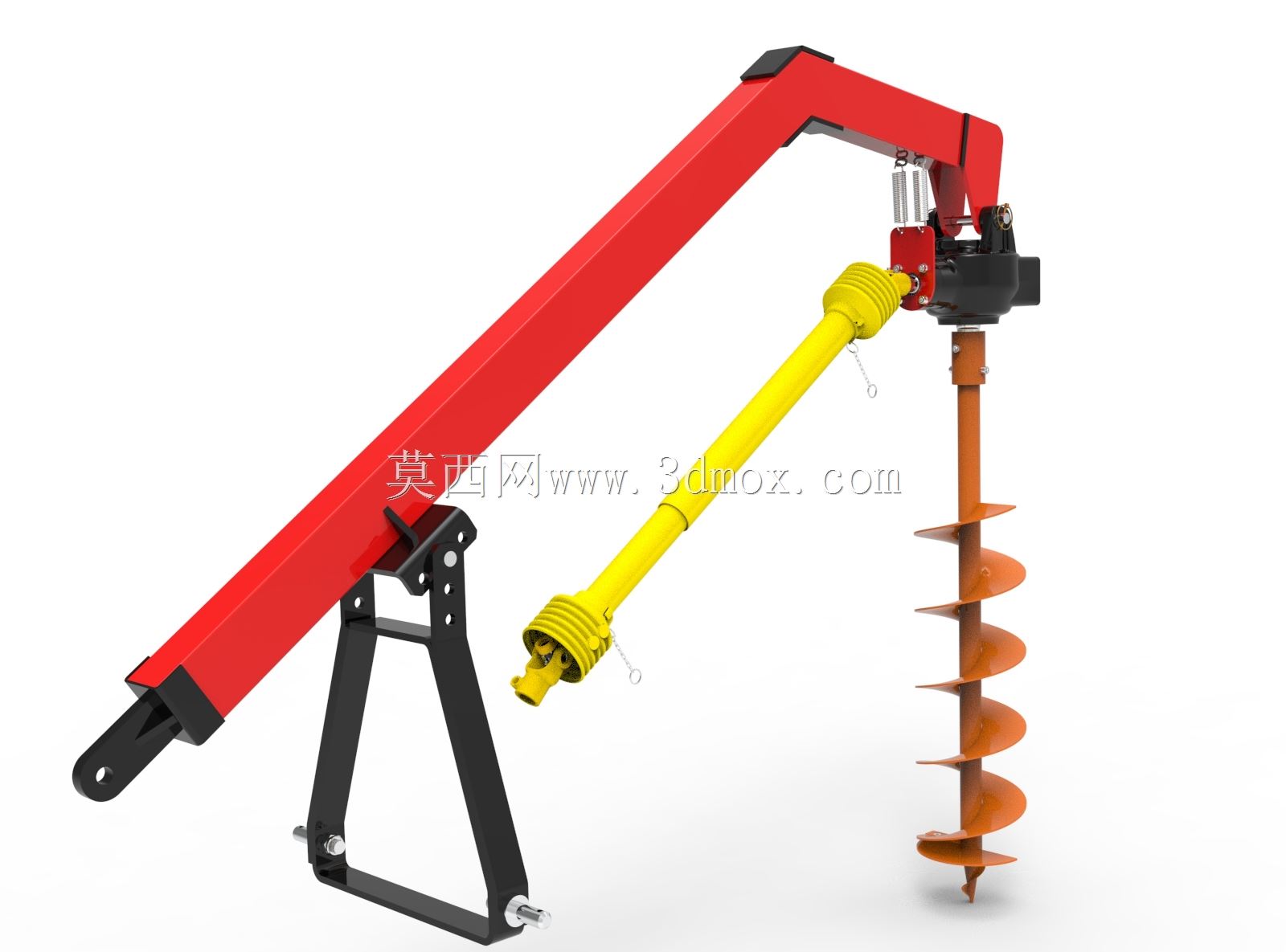

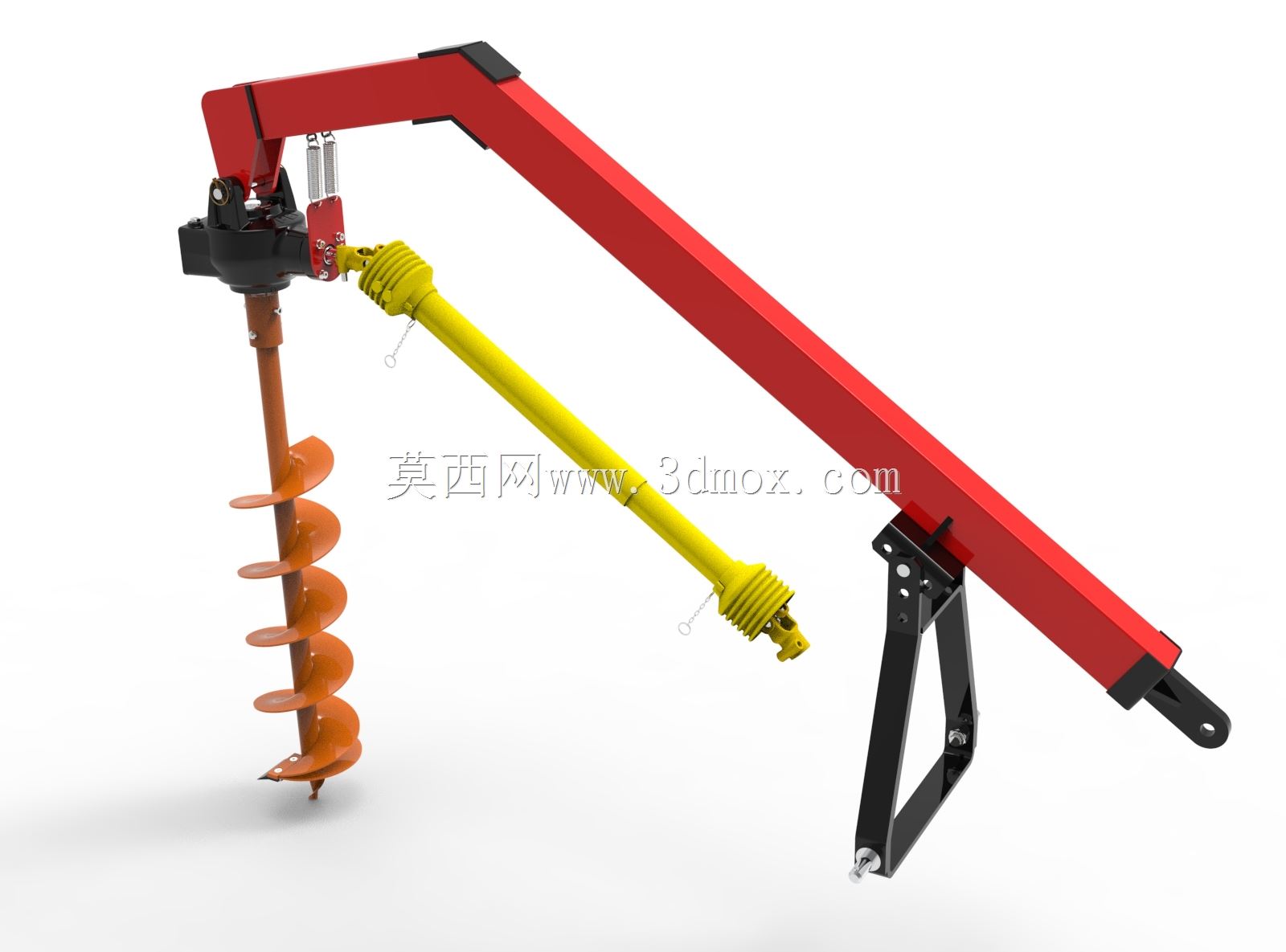

　　这套挂载式螺旋钻孔作业装置，主要适配农用拖拉机后三点悬挂接口，是针对大田作业场景开发的高效钻孔设备，核心用途涵盖果树种植挖穴、围栏立柱打坑、大田施肥钻孔、小型桩基引孔等多种户外土方钻孔作业，相比人工手持地钻，作业效率可提升8至10倍，同时大幅降低操作人员的劳动强度。整套装置采用模块化结构设计，主要分为悬挂连接支架、主传动臂架、动力输入传动轴、螺旋钻具四个核心部分，各部件之间通过标准紧固件连接，便于日常拆装维护与不同规格钻具的快速更换。

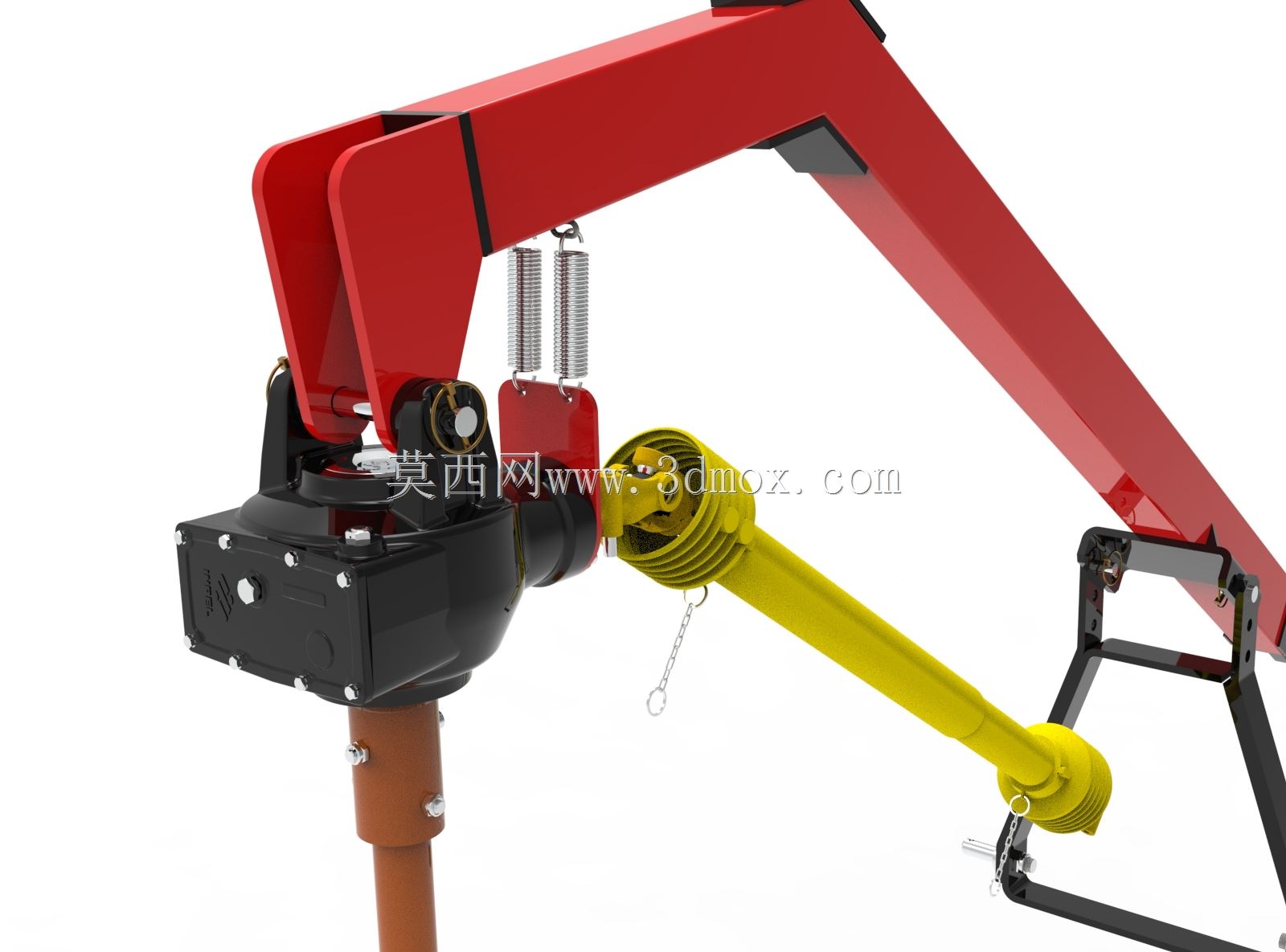

　　悬挂连接支架完全匹配农用拖拉机通用三点悬挂尺寸，下悬挂点间距、上拉杆连接位的尺寸边界严格遵循农机挂载通用规范，可直接适配多数马力段的轮式拖拉机，无需额外改装连接结构，支架采用矩形钢管焊接成型，关键受力位置设置加强筋板，可承受钻孔作业时产生的反向扭矩与轴向冲击力，避免作业过程中支架出现变形或焊缝开裂问题。主传动臂架采用折臂式结构设计，红色涂装的长臂为箱型焊接结构，内部布置传动换向齿轮组，可将拖拉机后输出轴的水平旋转动力转换为垂直向下的钻具旋转动力，臂架与悬挂支架之间通过铰接轴连接，可配合拖拉机液压悬挂系统实现钻具的升降与角度微调，作业时可根据地面起伏调整钻具的垂直角度，保证钻孔的垂直度满足作业要求，非作业状态下可将臂架抬升至最高位置，满足道路转场的离地间隙要求，避免钻具刮碰地面障碍物。

　　动力输入部分采用农用机械通用的万向传动轴，也就是图中黄色的带护套传动轴，两端配备标准的花键连接接口，可直接对接拖拉机后动力输出轴与臂架的动力输入轴，传动轴外侧设置的黄色防护套可避免作业过程中传动轴缠绕杂草、衣物，提升作业安全性，传动轴的长度与伸缩行程经过匹配设计，在臂架升降的全行程范围内，传动轴不会出现顶死或脱开的问题，保证动力传输的连续性。螺旋钻具采用分段式结构，最上端为连接法兰，与臂架输出轴通过螺栓紧固，钻杆主体为高强度合金钢管，外侧焊接连续的螺旋叶片，叶片边缘做耐磨堆焊处理，可应对含少量砂石的土壤工况，钻具最下端设置导向定心尖，钻孔作业时定心尖首先接触地面，可快速定位钻孔位置，避免钻具启动时出现偏移，螺旋叶片的导程经过优化设计，在钻具旋转下钻的过程中，可自动将切削下的土壤沿叶片导程输送至孔外，无需额外清理孔内积土，钻孔直径与深度可通过更换不同规格的钻具实现调整，可覆盖多数农用钻孔作业的尺寸需求。整套装置的动力传输路径经过优化，齿轮传动组采用飞溅润滑方式，日常维护仅需定期检查齿轮油位与连接螺栓紧固情况即可，无需复杂的保养流程。作业时，拖拉机将装置牵引至作业点位后，操作液压悬挂系统降下臂架，结合动力输出轴，钻具在旋转的同时随臂架缓慢下钻，达到预定钻孔深度后，保持钻具旋转状态提升臂架，螺旋叶片会自动将孔内残留土壤带出，完成单孔作业后即可转移至下一个点位，整套作业流程仅需驾驶员一人操作即可完成，无需额外辅助人员。

　　在果园种植场景中，该装置可快速完成果树定植坑的钻孔作业，钻孔尺寸规整，坑壁土壤蓬松度适中，有利于果树根系的生长；在围栏搭建作业中，可快速完成立柱埋桩的钻孔作业，钻孔垂直度好，可保证立柱安装的直线度与稳定性；在大田追肥作业中，可更换小直径钻具，完成深松施肥的钻孔作业，施肥深度可根据需求灵活调整。设计过程中充分考虑了田间作业的复杂工况，所有外露部件均做了防锈涂装处理，铰接位置配备防尘密封套，可避免田间尘土进入铰接间隙造成磨损，关键受力螺栓均采用高强度级标准件，可承受作业过程中的交变载荷，整套装置的结构重心经过优化，挂载后不会造成拖拉机后悬挂过载，转场行驶过程中稳定性良好，不会出现明显的翘头问题。
