减压阀配套钣金安装固定支架结构设计

　　这款钣金构件是减压阀配套安装体系里的核心固定载体，在工业流体控制管路、仪器仪表集成安装场景中承担着承托减压阀主体、限定部件安装位置、隔绝管路振动传导的实际作用。日常在仪表柜内部集成、小型流体控制工作站搭建、实验室气路排布这类场景里，减压阀本身需要稳定的安装基准来保证调压精度，避免因为管路晃动、设备共振导致的调压旋钮偏移、接口密封失效问题，这款钣金支架就是为匹配这类安装需求设计的专用固定件。

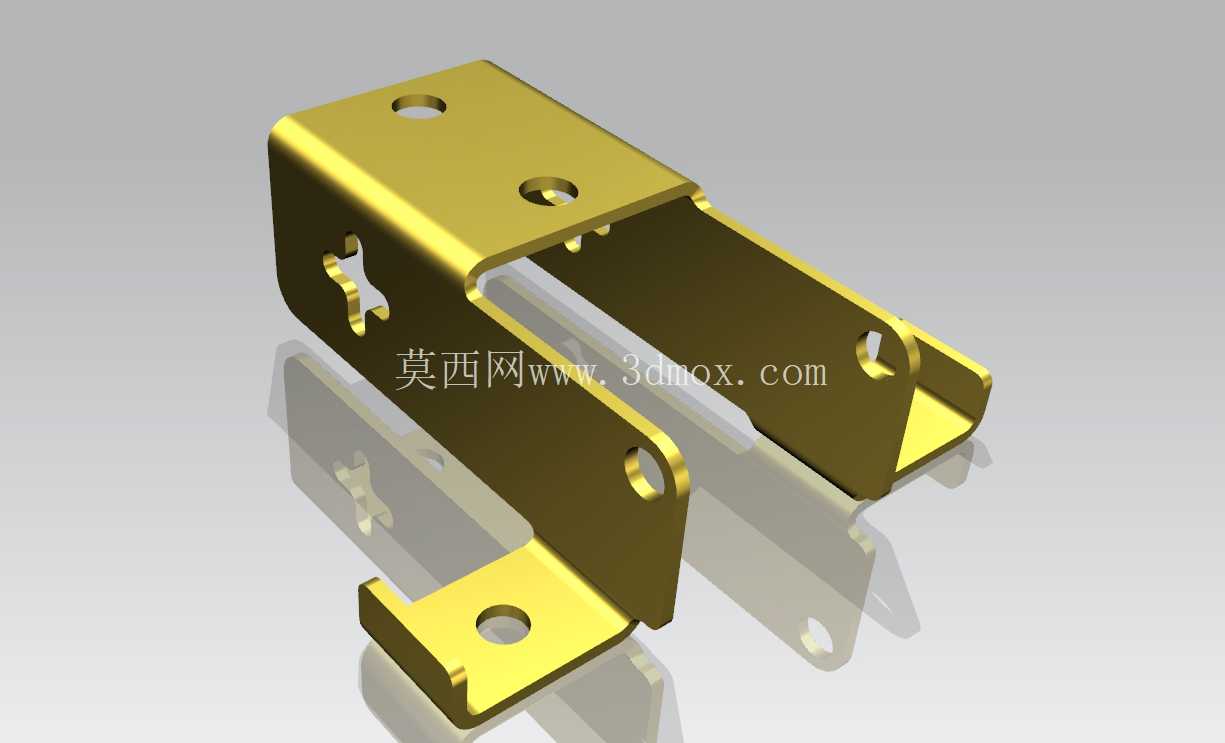

　　从功能特性来看，构件采用一体化钣金折弯成型工艺，没有额外的焊接拼接结构，整体刚性表现更稳定，长期受载不会出现焊缝开裂的隐患。支架主体的U型折弯腔体刚好可以容纳减压阀的下部安装基座，腔体两侧的翻边结构既可以增强构件整体的抗扭强度，也能在安装时对减压阀基座形成侧向限位，避免部件在腔体内出现横向窜动。构件上分布的多个通孔分为两类，一类是直径稍大的主安装孔，用于穿设螺栓将支架整体固定在安装基面或者设备机架上，孔位的排布间距匹配常规仪表安装的通用孔距标准，不需要额外在安装面上重新打孔适配；另一类是直径稍小的定位孔，用于和减压阀基座上的定位凸台配合，安装时可以先通过定位孔完成部件的预定位，再拧紧紧固螺栓，能有效降低装配时的对位难度，提升现场安装效率。侧面的异形缺口是为了避让减压阀上的调压管路、信号引线设计的，安装完成后管线可以直接从缺口处引出，不需要额外在支架上开孔走管，也避免了管线被钣金锐边割破绝缘层的风险。下部延伸出的折边带孔结构，是辅助承托结构，可以分担减压阀主体的竖向载荷，避免长期使用后支架因为单侧受力出现变形翘曲。

　　设计过程中优先考虑了钣金加工的工艺可行性，所有折弯处的内R角都匹配常规钣金冲压折弯的刀具参数，不需要定制特殊刀具就能完成加工，有效控制加工成本。所有外露的锐边都设计了压毛边、小折边处理，避免装配和后期维护时划伤操作人员。构件的安装边界经过反复校核，整体宽度控制在适配常规减压阀基座的尺寸范围内，安装后不会突出仪表安装面板的预留空间，不会和相邻安装的其他仪表构件产生空间干涉；竖向高度预留了足够的接线、接管操作空间，后期维护时不需要拆卸整个支架就能完成减压阀的调压操作、管线更换作业。材质选用常规冷轧钢板，表面做镀彩锌处理，兼顾了结构强度和防腐蚀能力，在普通工业车间环境下长期使用不会出现锈蚀问题，能满足大多数常规工业场景的使用需求。

　　在实际选型适配时，需要先确认待安装减压阀的基座尺寸、安装孔位间距是否和支架的腔体尺寸、定位孔位匹配，同时要核算安装基面的承载能力，保证支架固定后能稳定承托减压阀的整体重量，避免因为基面强度不足导致安装松动。如果是在振动较强的设备旁安装，还可以在支架和安装基面之间加装橡胶减震垫，进一步降低振动对减压阀调压精度的影响。
