DN40规格PVC给排水管路配套管件组件

　　这套DN40规格的PVC管路配套组件，覆盖了民用建筑给排水、小型化工流体输送、农田节水灌溉、养殖水循环系统等多个场景的管路布设需求，所有管件均围绕公称通径40mm的PVC管路设计，可直接与同规格PVC管材配合完成管路的转向、变径、分支、延长等布设作业，无需额外定制转接件。从实际工程应用来看，这类PVC管件的核心优势在于自重轻、内壁摩阻小、耐常规弱酸弱碱腐蚀，安装时采用专用粘接剂即可完成密封连接，无需焊接或大型安装工具，非常适合现场快速布设作业。

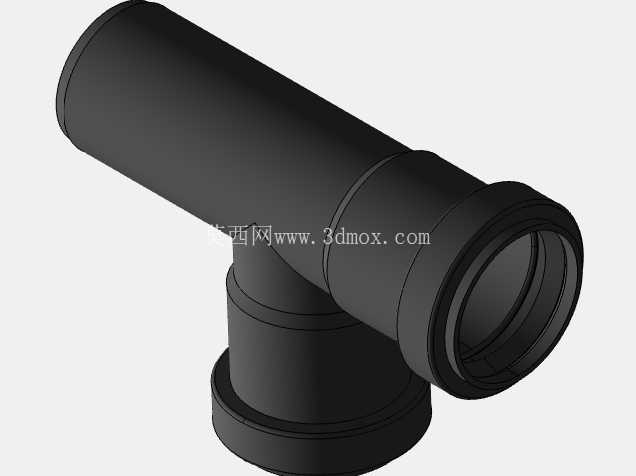

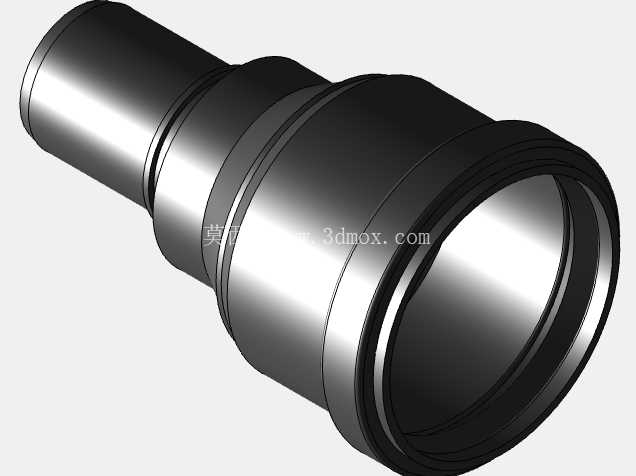

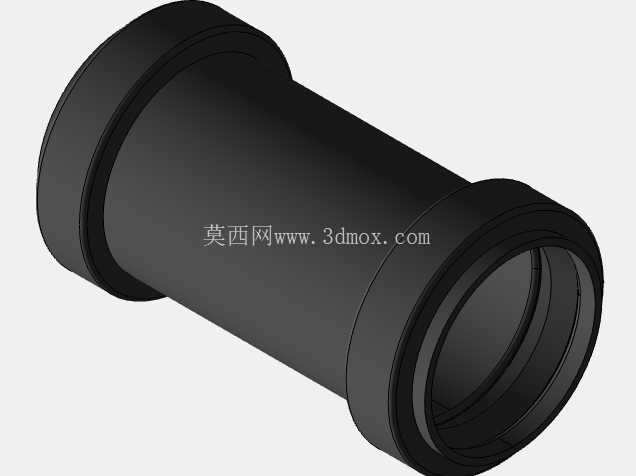

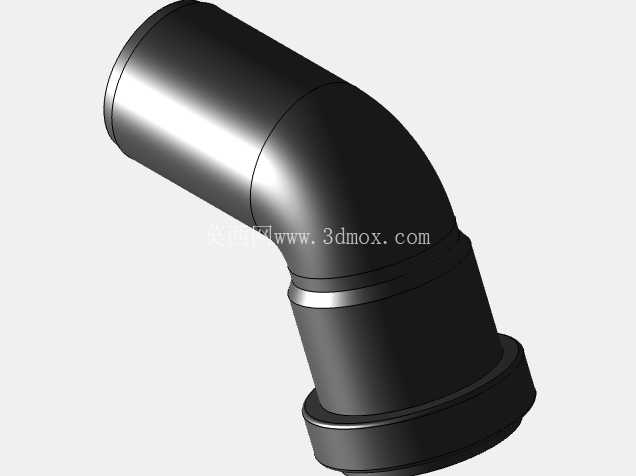

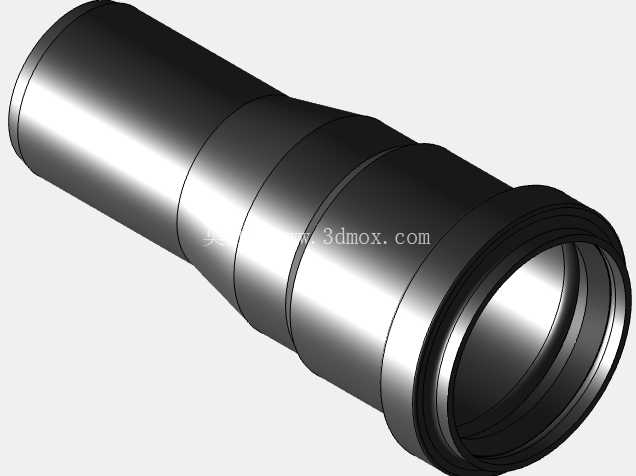

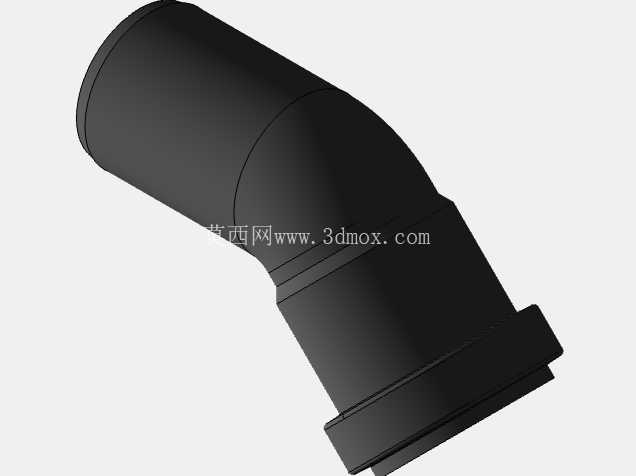

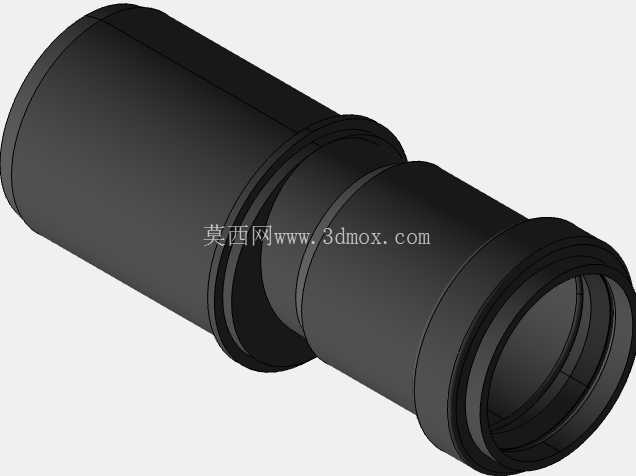

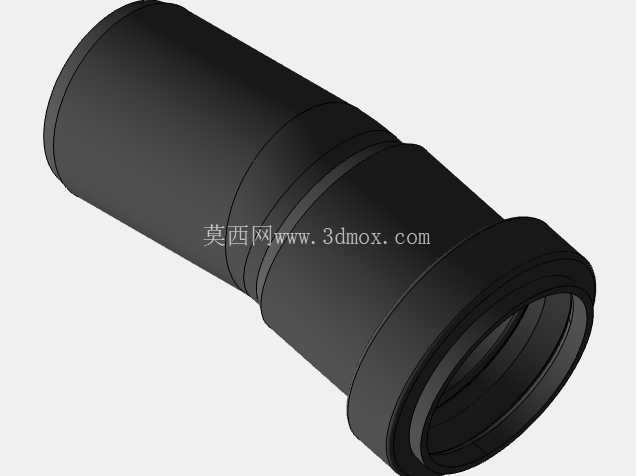

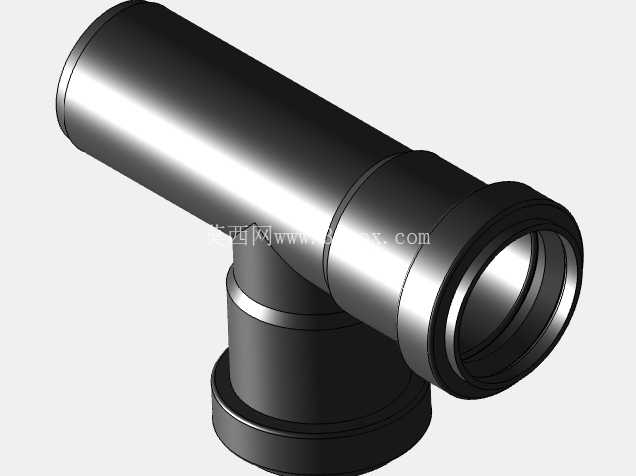

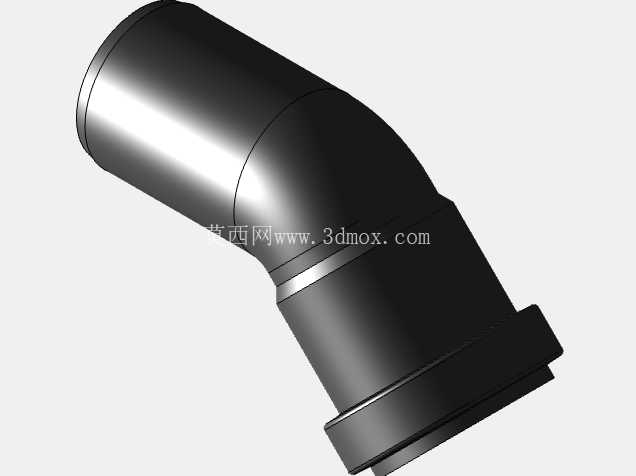

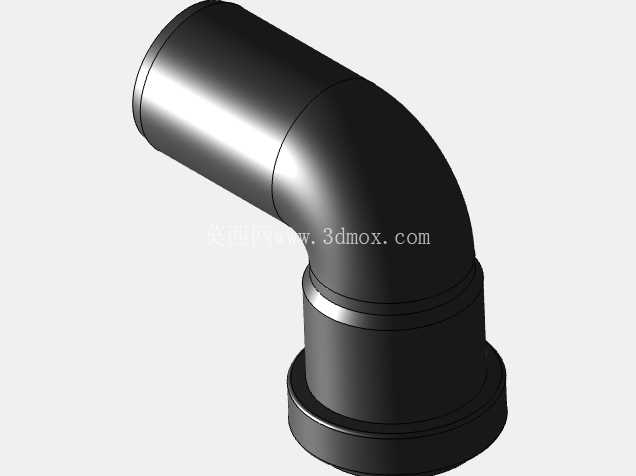

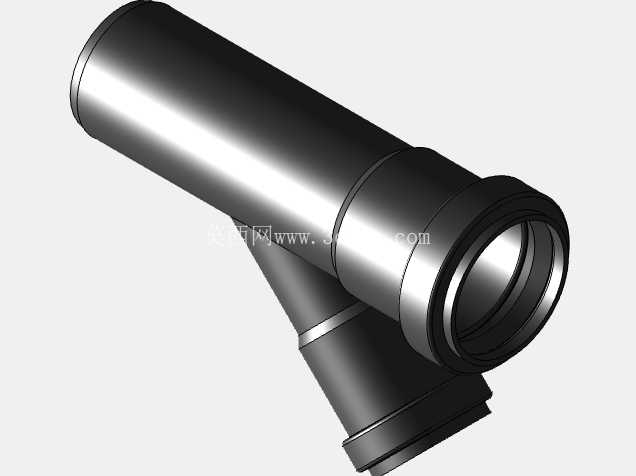

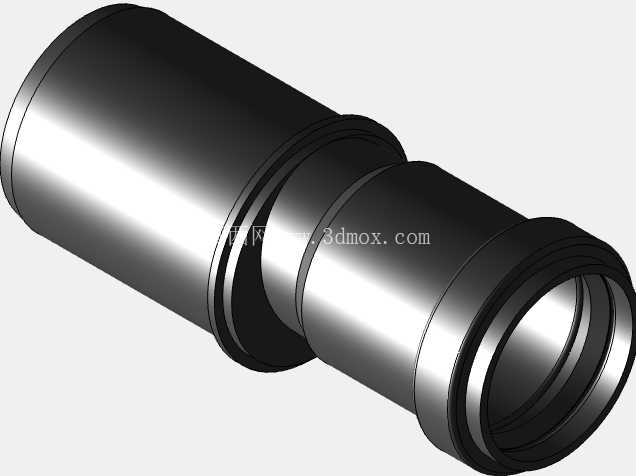

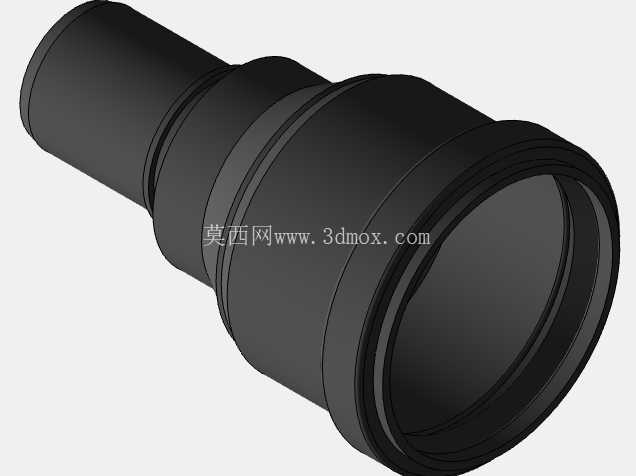

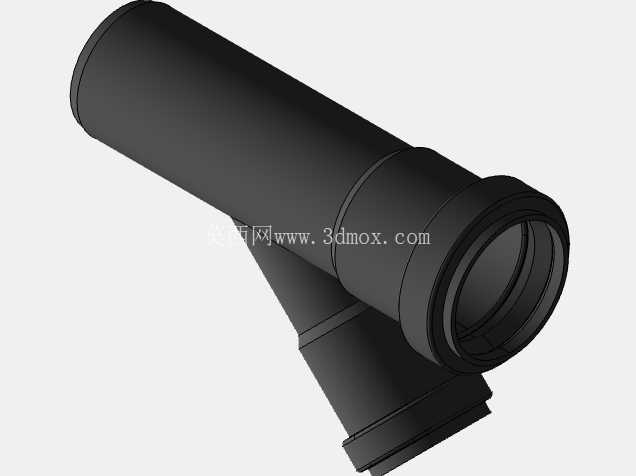

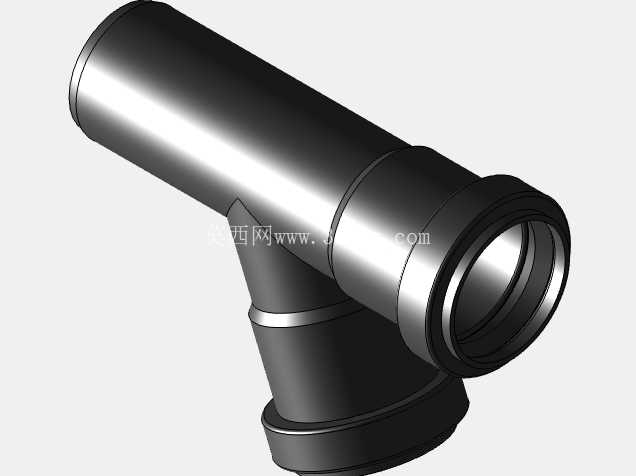

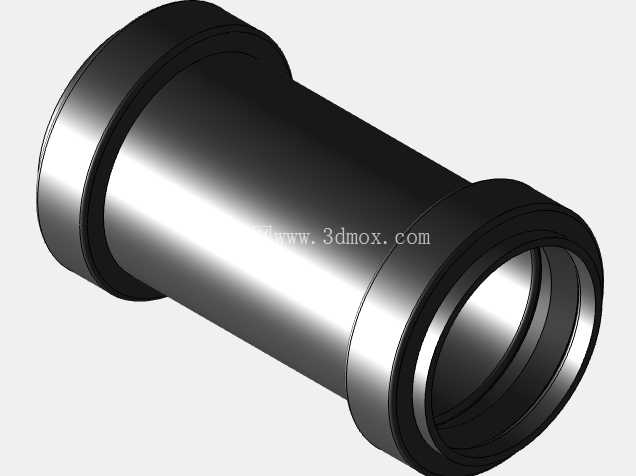

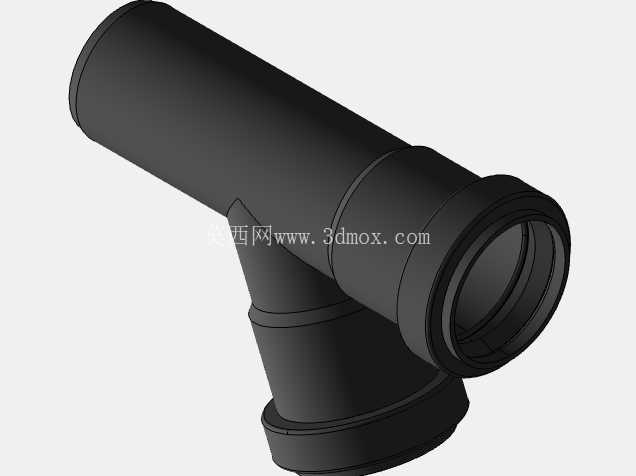

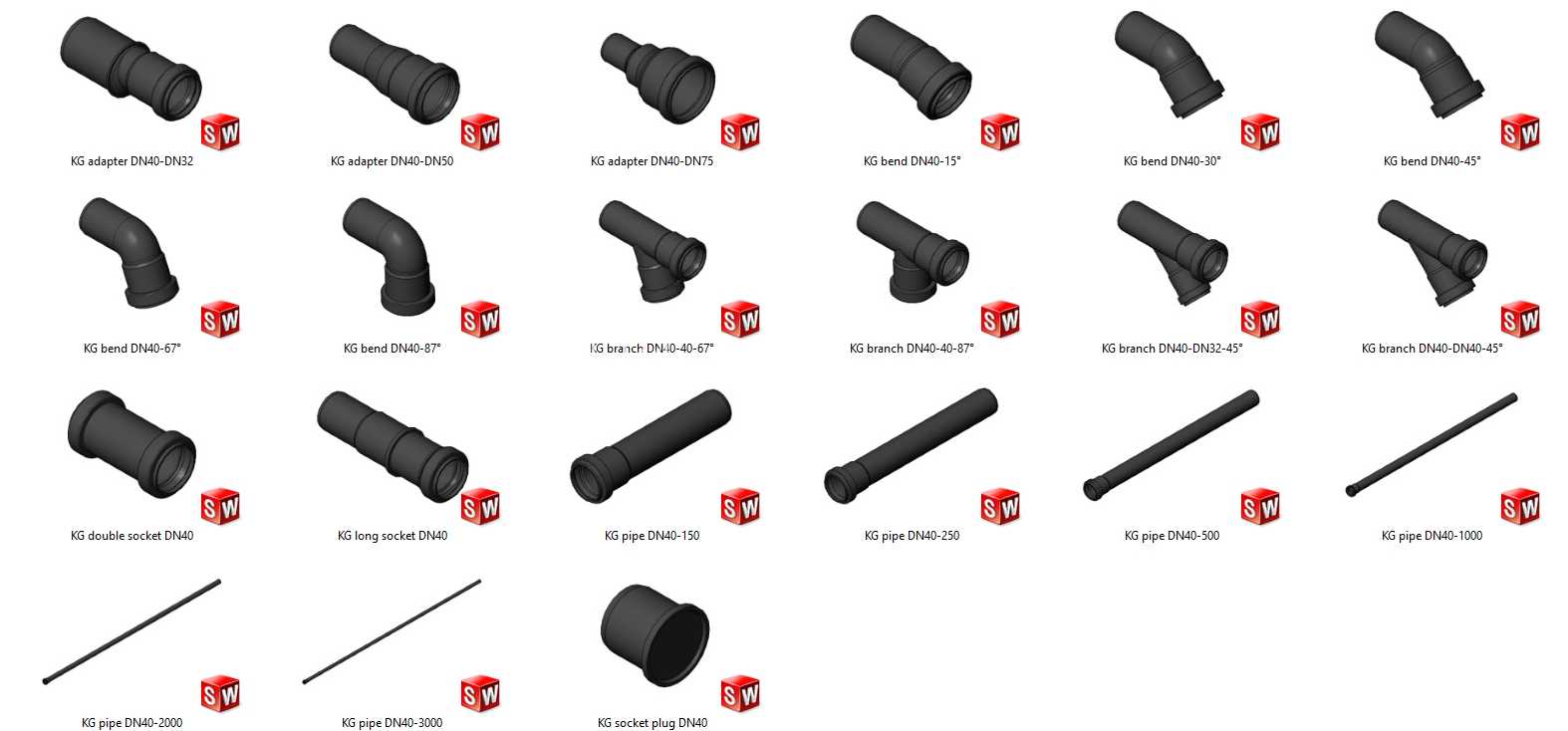

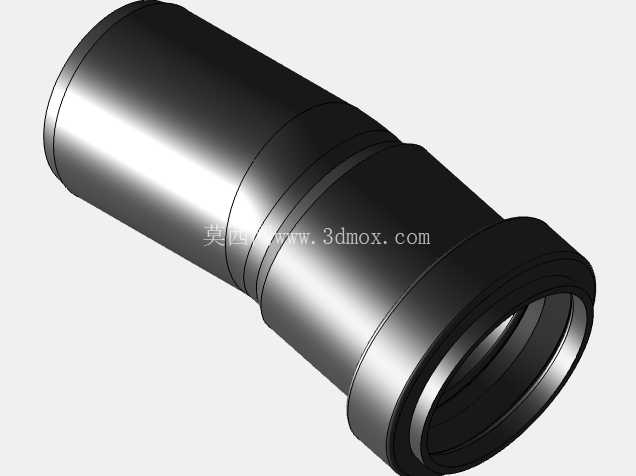

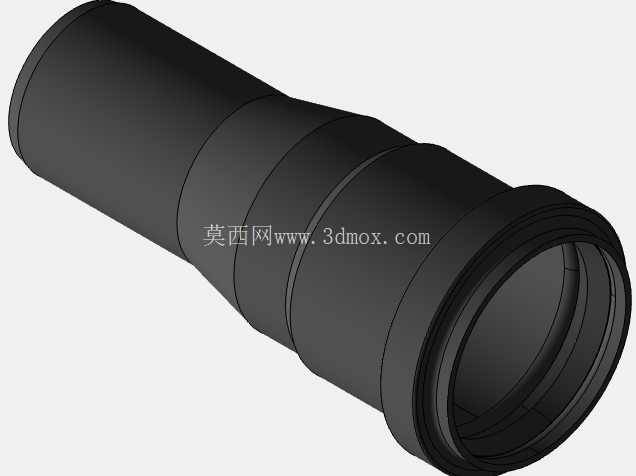

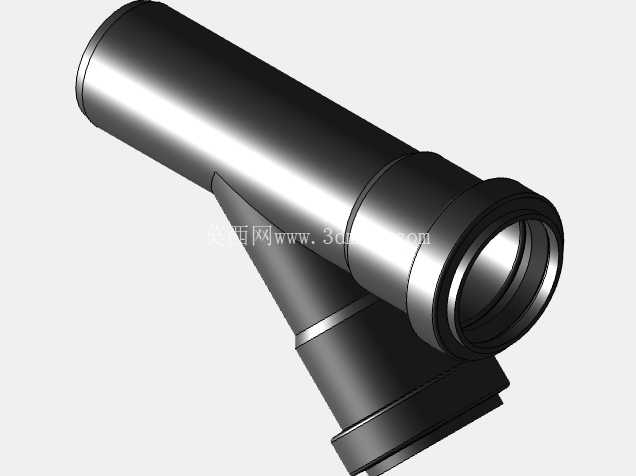

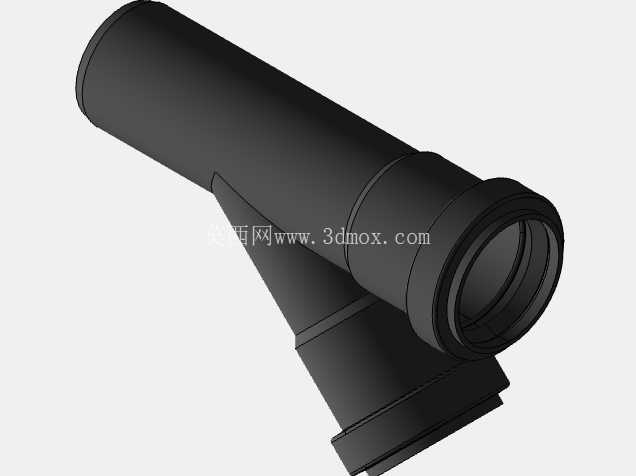

　　整套组件包含了不同角度的弯头，其中90度弯头用于管路直角转向，45度弯头用于缓变向布设，可有效降低管路转向处的流体阻力，减少水锤效应的产生概率；异径直接接头用于不同通径PVC管的对接，可实现DN40管路与更小通径管路的平顺过渡，避免通径突变造成的流体紊流；等径直接接头用于同规格管材的延长连接，双密封圈结构的直接件可承受0.6MPa以内的工作压力，满足常规低压流体输送的密封要求；三通类管件用于管路的分支布设，可实现单路进水双路出水的分流需求，分支角度经过流体力学优化，分流时的压力损失控制在5%以内。

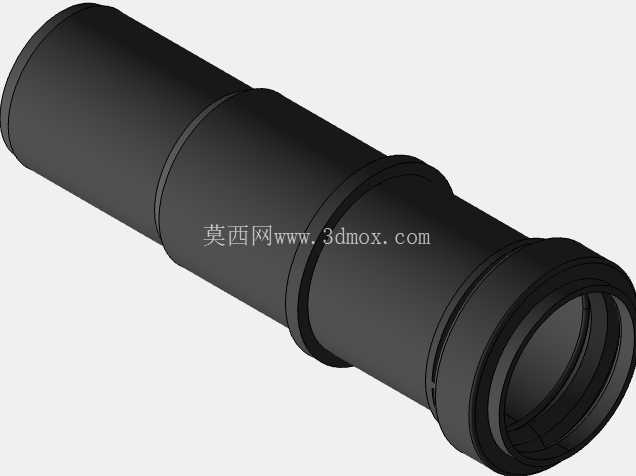

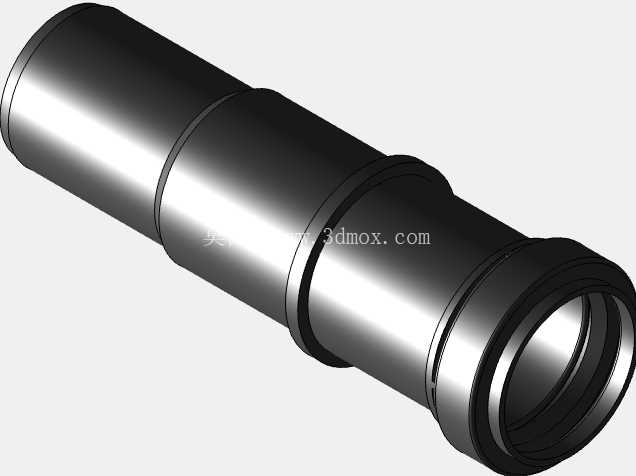

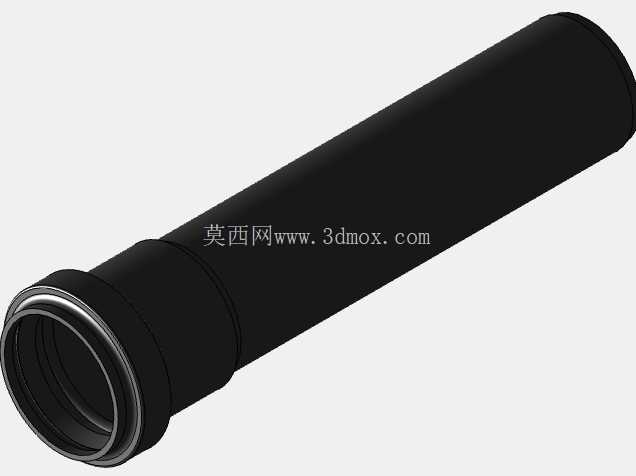

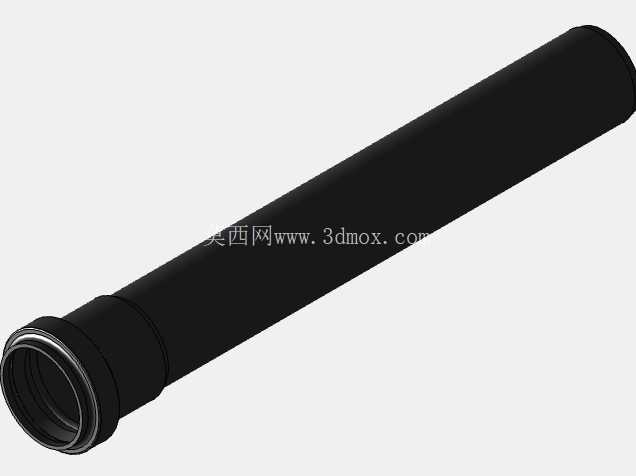

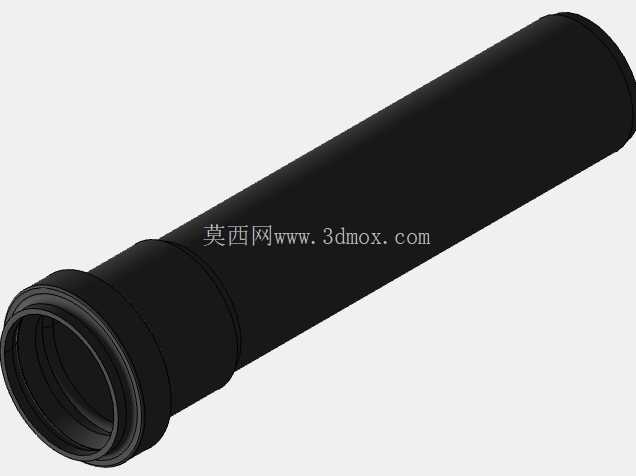

　　不同长度的配套直管段，可根据现场安装空间灵活裁切，直管段的壁厚均匀，粘接段的外径公差控制在±0.2mm以内，可与管件承口实现紧密配合，粘接后不会出现溢胶过多或插接不到位的问题。从设计思路来看，所有管件的承口深度均参照PVC管路安装规范设定，DN40规格的承口深度不小于26mm，可保证粘接后的连接强度，避免管路受压时出现脱开问题；管件的外壁加强筋设置在受力集中的承口与主体衔接位置，可降低安装时插接用力过大造成的管件开裂风险；弯头类管件的转弯半径采用1.5倍通径的设计，既兼顾了安装空间的紧凑性，又不会因转弯半径过小造成流体阻力陡增。

　　安装边界方面，所有管件的外形尺寸均适配常规DN40PVC管的安装空间，90度弯头的安装占用空间不超过80mm×80mm，可在狭小的管井、墙面沟槽内完成布设；三通类管件的分支口朝向与主管轴线垂直，安装时无需额外调整角度即可完成水平或垂直方向的分支布设；所有管件的工作温度范围为0-60摄氏度，不适用于高温流体输送，可满足常规冷水、常温弱酸弱碱流体的输送需求。在实际选型使用时，需要根据管路的工作压力选择对应壁厚的管件，这套组件的管件壁厚均为3.0mm，对应公称压力0.6MPa，适合民用给排水、低压灌溉等场景使用；粘接安装时需要先将管材插接位置打磨粗糙，均匀涂抹粘接剂后快速插入承口并保持15秒以上，待粘接剂初步固化后再进行后续管路布设，避免连接位置出现渗漏。管路布设完成后需要进行0.8MPa的水压试验，保压30分钟无渗漏后方可投入使用，这套管件的结构设计可满足该压力等级下的密封要求，不会出现管件开裂或接口渗漏的问题。
