起重作业用三角结构重载吊钩组件

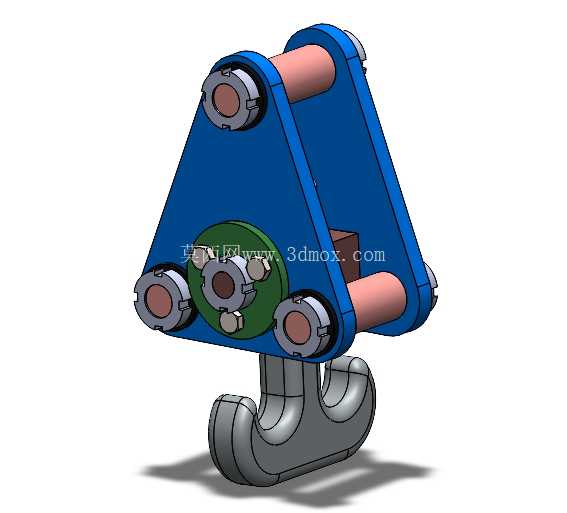

　　在工矿企业的重型物料转运、设备安装吊装、港口货场装卸、重型构件加工作业场景中，起重吊钩是直接承载被吊载荷的核心执行部件，其结构可靠性直接决定吊装作业的安全冗余，一旦出现结构失效，极容易引发重物坠落的恶性安全事故，因此这类部件的结构设计需要同时兼顾承载能力、转动灵活性、载荷分布均匀性多方面的工程要求。这款三角布局的吊钩组件，没有采用传统单吊点直连吊钩的结构形式，而是通过三角形的承载架体分散载荷传递路径，架体上设置的三处销轴连接位，分别对应两组滑轮轴与吊钩连接轴的安装位置，其中两组平行布置的滑轮轴用于穿绕起重钢丝绳，让钢丝绳的载荷可以通过两个支点均匀传递到三角架体上，避免单吊点结构带来的应力集中问题。从结构设计逻辑来看，三角架体采用整体式厚板加工构型，三个连接端点都做了圆弧过渡处理，避免直角结构带来的应力集中效应，每个销轴安装位都设计了配套的轴端挡圈与轴承衬套结构，既可以保证销轴转动时的灵活性，也能避免轴向窜动带来的部件脱落风险。吊钩部分采用锻造钩体的经典构型，钩身的弯曲弧度按照重型吊装的载荷分布做了曲率优化，钩颈位置与三角架体的下连接位通过销轴铰接，让吊钩在起吊过程中可以随重物的重心偏移自动调整角度，避免钩身承受额外的弯曲载荷。

　　在实际安装适配层面，两组滑轮轴的中心距按照常规起重绞车的钢丝绳排布间距设计，适配直径匹配的起重钢丝绳，架体的整体外轮廓尺寸可以适配对应吨位的起重机臂头滑轮组安装空间，不需要对原有起重设备的臂头结构做额外改造即可替换安装。设计过程中，架体的板材厚度、销轴直径都按照对应额定起重量的剪切、弯曲载荷做了强度校核，滑轮位置的衬套采用自润滑材质，减少日常维护过程中的注油频次，同时轴端的密封结构可以阻挡作业环境中的粉尘、水汽进入铰接位置，避免销轴出现锈蚀卡滞的问题。

　　在不同的作业场景下，这种三角结构的吊钩组件相比传统单滑轮吊钩，拥有更好的载荷抗偏载能力，当被吊重物的重心出现小幅偏移时，两个滑轮支点可以自动平衡钢丝绳的张力，避免单根钢丝绳过载出现断丝风险，同时铰接的钩体可以360度小范围转动，方便吊装作业时调整重物的朝向，减少作业过程中人工辅助拽拉重物的操作风险。从结构细节来看，每个销轴的端部都设置了可靠的轴向限位结构，避免作业过程中销轴受振动脱出，架体表面的结构加强筋沿着载荷传递路径布置，在不额外增加过多结构重量的前提下，提升架体的整体抗弯、抗扭刚度，避免重载下架体出现形变导致滑轮卡滞。

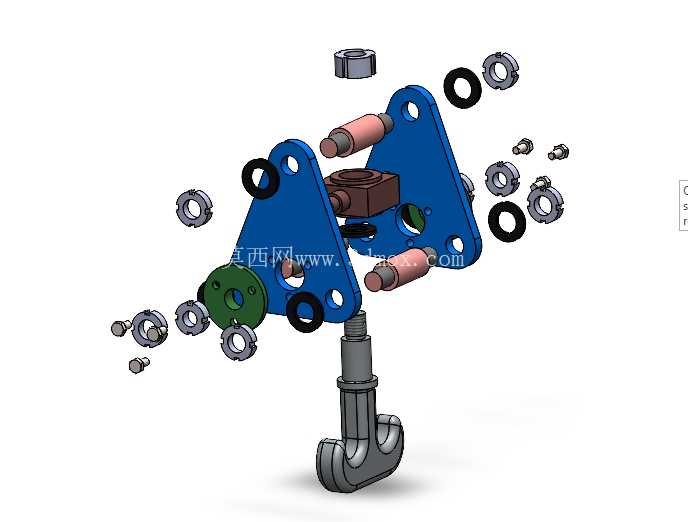

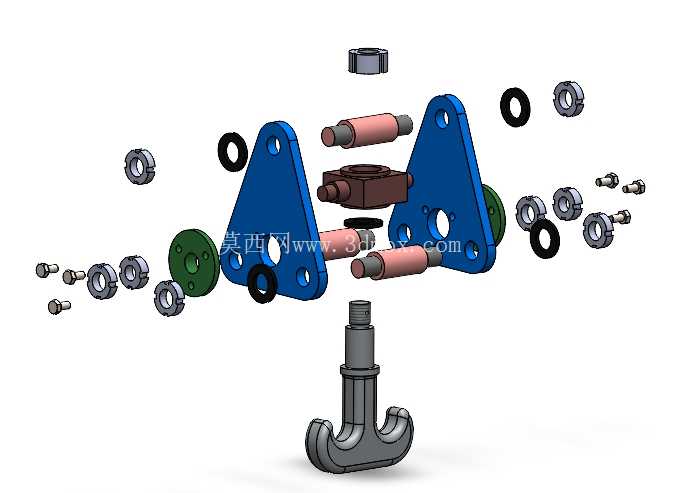

　　这类吊钩组件除了适配固定式起重机的臂头使用，也可以搭配在电动葫芦、移动式起重小车上作为末端吊具使用，其结构的通用性较强，维护时只需要定期检查销轴磨损量、钩体开口度变化、滑轮衬套间隙即可，不需要复杂的拆解维护流程，适合在工矿、仓储、基建等多种复杂作业环境下长期使用。在建模过程中，所有铰接位置都保留了合理的装配间隙，既可以模拟实际装配时的公差配合要求，也能通过运动仿真验证吊钩摆动、滑轮转动过程中是否存在结构干涉，确保设计结构在实际加工装配后可以顺利实现预期的动作功能，不会出现装配后部件卡滞无法转动的问题。
