20吨级3米行程起重用直线驱动模组

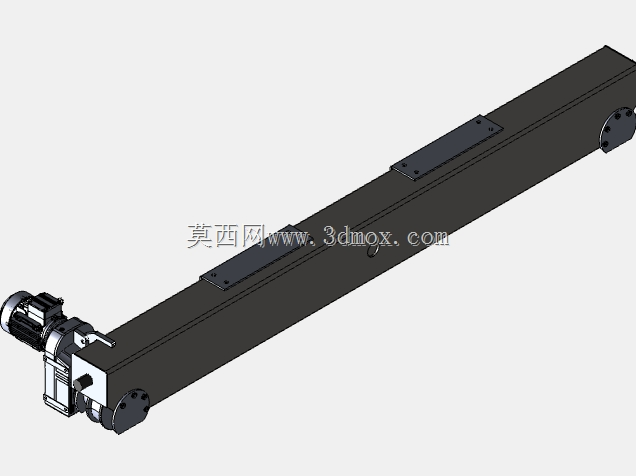

　　在车间重型工件转运、重型装配工位位移调整、仓储重型货位调度这类需要大负载直线移位的场景里，这类重载直线驱动模组是替代传统气缸、液压缸做精准位置控制的核心执行部件，尤其适配20吨级额定起重负载的工位移位需求，相比液压驱动没有管路泄漏风险，相比气缸负载能力不足的短板，这类带伺服驱动端的模组能在3米的有效行程内实现稳定的重载启停，不会出现低速爬行的问题。从结构设计逻辑来看，整个模组采用封闭式矩形型材作为主体承载梁，这种截面的型材自身抗扭、抗弯截面模量足够支撑20吨负载下的挠度变形，不会因为长行程悬臂或者跨距安装出现梁体下挠超差的问题，驱动端集成的减速电机直接和模组内部的传动副连接，省去了额外的传动连接座，既压缩了整体安装长度，也避免了外接传动带来的同轴度误差累积。

　　模组本体上的两处安装盖板是后期维护传动副、润滑通道的预留口，不需要拆解整个模组就能完成内部滚珠或者滚柱传动副的润滑、磨损检查，日常维护的工作量比开放式传动结构低很多。两端的端盖集成了安装定位止口和极限位置缓冲结构，当运动滑台走到行程端点时，内置的缓冲块能吸收重载下的惯性冲击，不会出现硬碰撞导致的模组变形或者驱动电机过载。从安装边界来看，整个模组的有效行程为3米，本体的总长度要比有效行程长出两端驱动端和缓冲段的尺寸，安装时需要在两端预留出电机接线、维护操作的空间，安装基准面的平面度需要控制在每米0.1毫米以内，避免强行安装导致梁体变形，影响传动顺畅度。滑台面上的安装孔位是按照通用起重吊具的安装间距做的标准化设计，能直接和20吨级的起重吊具、工件夹持工装连接，不需要额外做转接板，减少了安装环节的公差累积。在实际选型应用时，这类模组通常搭配伺服驱动器做位置闭环控制，能实现毫米级的重复定位精度，在重型设备的装配线上，可以精准带动重型工件移动到指定装配位置，比传统的行车吊装移位的定位精度高很多，也不会出现吊装过程中的工件晃动问题；在重型仓储场景里，这类模组可以作为重型堆垛机的水平行走驱动，能稳定承载20吨的货位载荷，在3米的行程范围内实现货位的精准存取。

　　设计过程中特意将传动副内置在封闭梁体内部，能隔绝车间里的焊接烟尘、金属切屑、切削液等杂质进入传动面，延长传动部件的使用寿命，即使在焊接车间、机加工车间这类工况比较复杂的场景里使用，也不会因为杂质进入出现传动卡滞、磨损加剧的问题。驱动端的电机安装座采用一体化铸造结构，和主梁之间采用止口定位加螺栓锁紧的连接方式，能承受重载启停时的反扭矩，不会出现电机座松动导致的传动异响。模组侧面预留的润滑注油口直接连通内部传动副的润滑通道，日常保养时只需要用黄油枪对准注油口加注指定牌号的润滑脂即可，不需要拆开盖板操作，能大幅缩短设备保养的停机时间。

　　在做三维建模的时候，整个模组的各个安装孔位、配合尺寸都按照实际加工公差做了预留，比如梁体和端盖的配合止口公差按照H7/h6的间隙配合设置，滑台和导轨的配合面按照安装要求预留了调整垫片的空间，模型里的各个零件都可以直接导出工程图用于生产加工，不需要再做额外的尺寸修正。这类重载模组和普通轻型直线模组的核心区别在于承载梁的截面尺寸、传动副的选型以及连接结构的强度设计，普通轻型模组通常用铝型材做梁体，传动用普通滚珠丝杠，而这类20吨级的重载模组用的是加厚的矩形钢梁，传动副采用大直径的滚柱丝杠或者齿轮齿条传动，所有连接螺栓的等级都在8.8级以上，确保重载下的连接可靠性。在安装方式上，这款模组既可以水平安装作为水平移位的驱动部件，也可以垂直安装作为重型负载的升降驱动，垂直安装时需要在驱动端额外加装制动机构，避免断电时负载下滑，不过模型里的驱动电机本身自带失电制动器，能满足垂直安装的安全要求。
