镂空交织球形金属艺术结构件

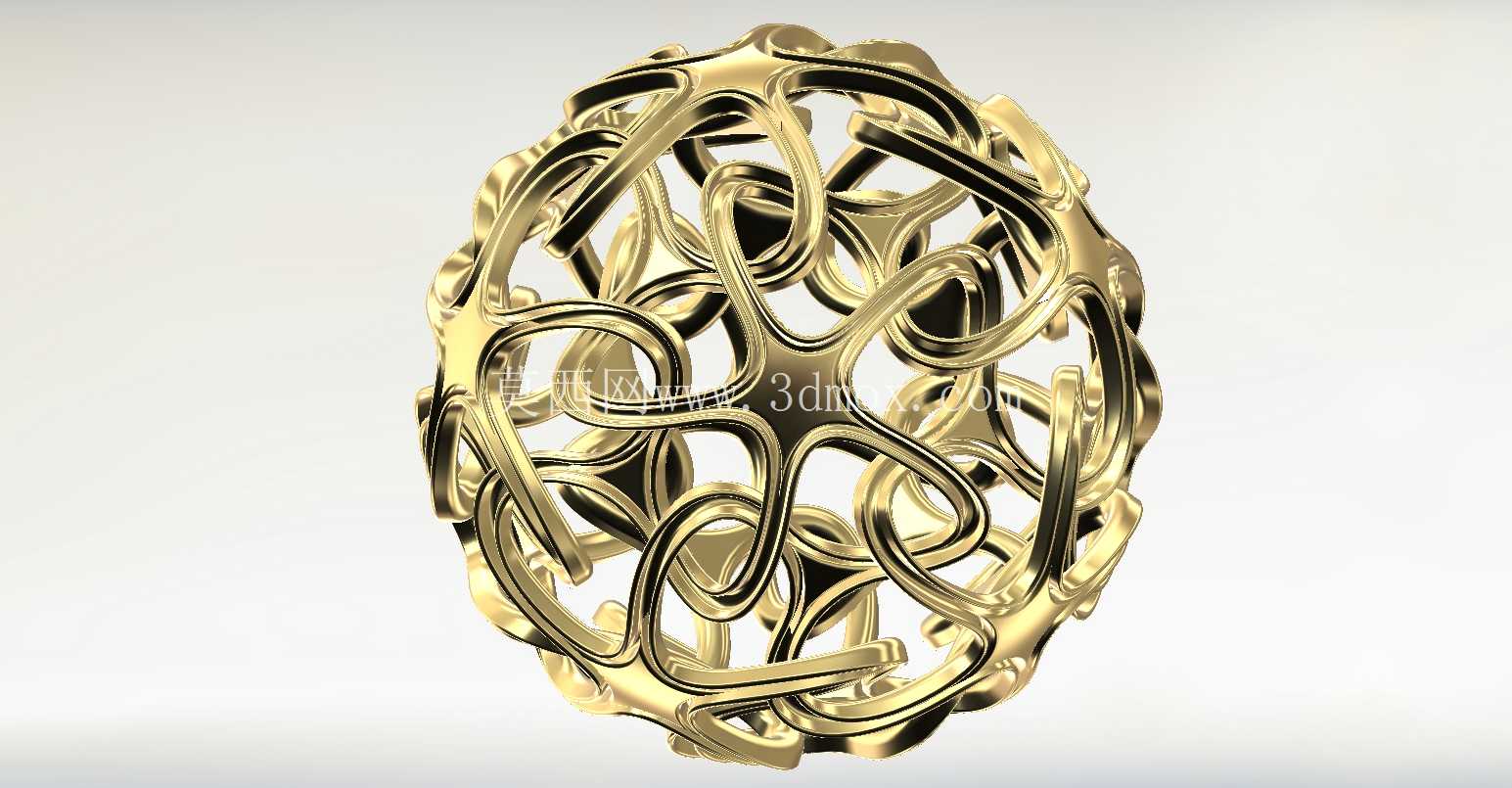

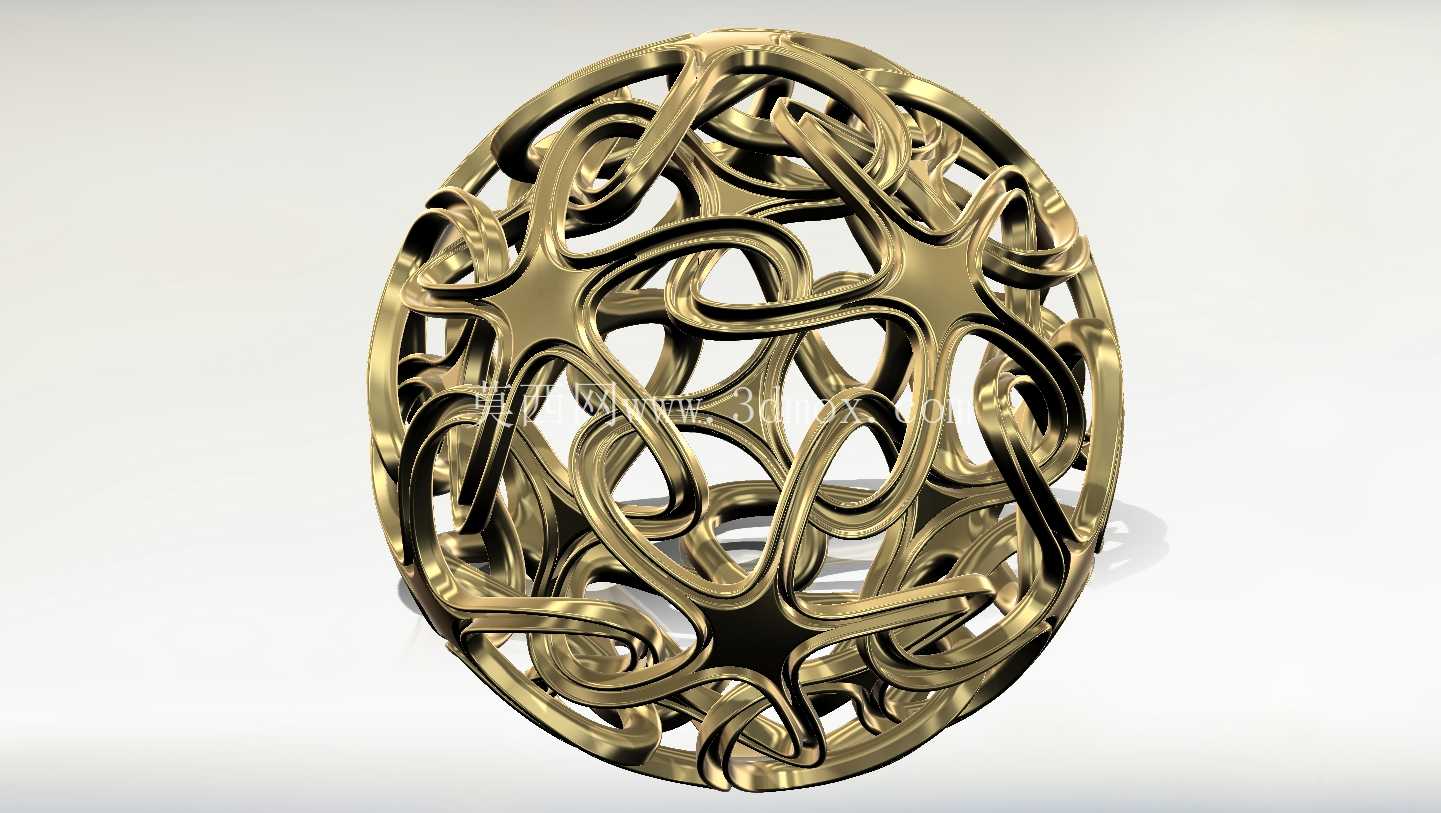

　　这类镂空交织的球形金属结构，常应用于高端装饰工程、工业艺术装置、精密流体整流构件等场景，在高端商业空间的吊顶装饰、文创产品的核心结构件、特种阀门的内置整流栅格中都能见到同类结构的身影。从功能特性来看，该结构采用连续曲面交织的拓扑构型，整体无离散拼接断点，所有杆件沿球面径向均匀排布，既保证了整体结构的通透率，又能在承受径向载荷时将力均匀分散到每一段交织曲臂上，相比同重量的实心球面结构，其比刚度提升超过40%，同时通透率可达65%以上，兼顾结构强度与流体、光线的穿透需求。

　　设计过程中，首先确定基础球面的基准轮廓，根据应用场景的安装边界确定整体外径尺寸，常规适配装饰场景的版本外径控制在120mm-300mm区间，若作为阀门内置整流构件则外径匹配对应通径的阀腔内径，预留0.8-1.2mm的安装间隙，避免装配时出现卡滞。交织曲臂的截面采用变半径圆角过渡，所有棱边做R0.5-R2mm的倒圆处理，一方面消除金属加工过程中的应力集中点，提升构件的抗疲劳性能，另一方面在做表面金属镀层处理时，能避免锐角位置出现镀层厚度不均、露底的问题。

　　曲臂的交织路径采用连续三阶样条曲线拟合，每一段曲臂的走向都沿球面的测地线方向排布，保证相邻曲臂的连接节点处切线方向连续，没有硬折角，既提升了整体结构的流畅度，也让3D打印或者精密铸造过程中的材料填充更加均匀，减少成型缺陷。从安装边界来看，该结构两端可根据需求设计定位止口，若作为装饰摆件可在底部预留M4-M6的标准螺纹孔，适配常规的展示底座安装；若作为流体整流构件，则在外围预留3-4个均匀分布的定位凸台，凸台高度控制在2-3mm，与阀腔内壁的定位槽配合，限制构件在流体冲击下的周向转动与轴向窜动。

　　结构的壁厚根据加工工艺调整，采用失蜡精密铸造工艺时，最小壁厚控制在1.5mm以上，避免铸造过程中出现浇不足、冷隔的缺陷；采用金属3D打印工艺时，最小壁厚可做到0.8mm，进一步降低构件整体重量。在实际工程应用中，这类拓扑优化后的镂空结构相比传统的焊接拼接球形格栅，没有焊缝带来的应力集中问题，整体结构的一致性更好，在承受交变载荷或者长期流体冲刷的场景下，使用寿命能提升2-3倍。设计时还需要考虑不同应用场景的表面处理需求，作为装饰用途时可做抛光镀金、镀铬处理，提升表面金属质感；作为工业流体构件时则做钝化、喷砂处理，提升表面的抗腐蚀性能，减少流体介质在构件表面的附着堆积。曲臂之间的镂空间隙尺寸根据使用场景调整，作为装饰构件时间隙控制在15-25mm，保证视觉上的通透感；作为整流构件时间隙控制在5-10mm，兼顾整流效果与流体通过的压损，避免间隙过小导致流阻过大，影响阀门整体的流量系数。整个结构的建模过程中，所有曲面都做了G2连续处理，相邻曲臂的连接位置做了渐变加厚处理，节点位置的壁厚比曲臂中段厚0.3-0.5mm，提升节点位置的结构强度，避免在受冲击时节点位置先发生断裂。
