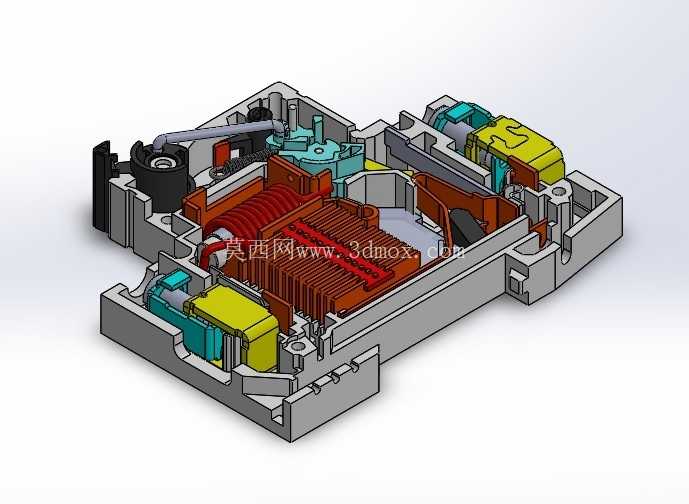

20A微型断路器内部结构剖视展示

　　这款20A规格的微型断路器，是低压配电终端回路里最常用的保护类器件，日常在民用住宅分户箱、工业机柜二次回路、商用楼宇配电支路里都能见到它的身影，核心作用是在回路出现过载、短路故障时快速切断电源，避免线路过热起火、后端用电设备烧毁，同时也可作为回路的手动分合开关使用，日常运维时可直接手动操作实现回路断电，保障检修作业安全。从剖视结构能看到，整个产品的内部布局完全围绕快速脱扣、可靠分断的核心需求设计，没有多余的冗余结构。进线端的静触头直接与接线端子相连，对应的动触头通过连杆机构与操作手柄联动，操作手柄的拨动手感经过结构调校，分合位置有清晰的档位反馈，不会出现虚位卡滞的情况。

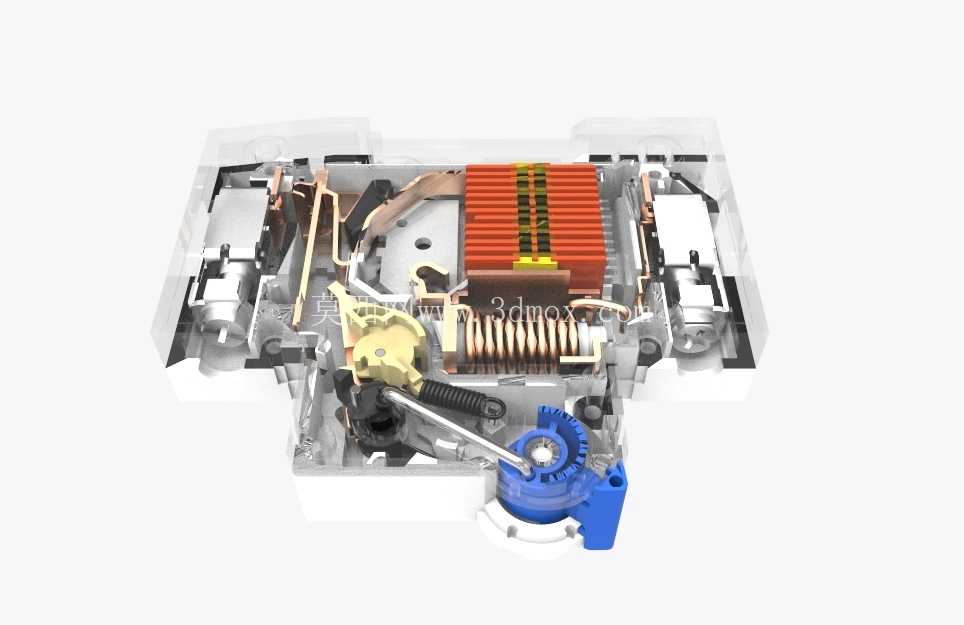

　　中间的灭弧室采用多栅格金属片堆叠结构，当触头分断产生电弧时，会被栅格切割成多段短弧，快速提升电弧电压实现熄弧，避免电弧持续烧蚀触头表面，这部分的栅格间距、排布角度都经过反复验证，确保20A额定电流下的分断能力满足终端配电的使用要求。热脱扣组件采用双金属片结构，当回路出现长时间过载，电流超过额定值但未达到短路阈值时，双金属片会因受热产生定向弯曲，推动脱扣机构解锁，让动触头在弹簧力作用下快速分断，这个过程的动作电流与时间特性匹配终端配电线路的载流特性，不会因为短时启动电流误动作，也不会在持续过载时拒动。

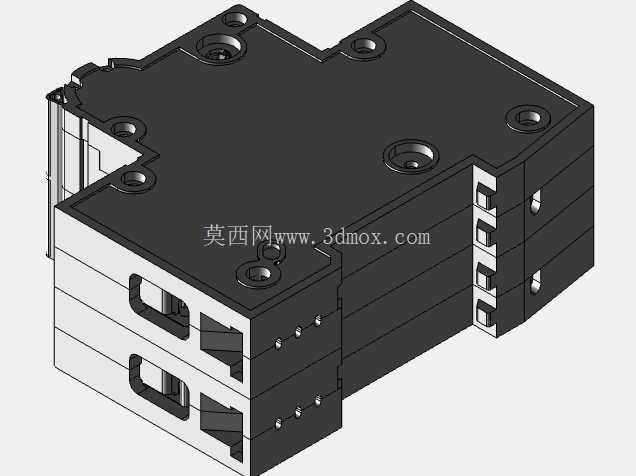

　　电磁脱扣线圈则对应短路故障场景，当回路出现远超额定值的短路电流时，线圈产生的电磁吸力会瞬间吸合衔铁，直接触发脱扣机构动作，分断时间控制在毫秒级，能在短路电流还未攀升到峰值时就切断回路，最大限度降低故障冲击。操作机构的连杆、锁扣部分都采用耐磨工程塑料与金属冲压件组合，反复操作的寿命满足终端电器的使用频次要求，不会因为多次分合出现机构磨损松垮。整个外壳采用高阻燃耐温的工程塑料材质，上下盖的卡扣与螺丝安装位预留充足，装配后接缝紧密，能避免分断时的电弧外溢，同时外壳的安装导轨卡槽适配行业通用的35mm标准DIN导轨，安装时只需将器件卡在导轨上，扣紧底部的固定卡扣即可完成安装，单极器件的宽度为标准18mm模数，多极拼装时可直接通过侧边的联动轴拼接，不需要额外的连接配件，相邻器件之间不会出现安装干涉。

　　接线端子采用升降式压线结构，适配1.5-6平方毫米的铜芯导线，拧紧螺丝后导线被牢牢压在端子与导电板之间，接触电阻小，长时间通电不会出现端子过热的情况。内部的导电回路全部采用紫铜材质冲压成型，表面做镀镍处理，抗氧化能力强，长期使用也不会因为接触面氧化导致接触不良。各部件之间的绝缘隔离结构设计到位，带电部件之间的爬电距离、电气间隙都满足低压电器的安全规范要求，即使在潮湿、多尘的配电环境下也能可靠工作，不会出现相间击穿、漏电的问题。
